Кабель ВБШвнг(А)-LS 3х35

ВБШВнг(А)-LS 3х35 - кабель силовой бронированный с 3 медными жилами, сечением 35 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности с низким выделением дыма и броней из двух стальных оцинкованных лент.

Характеристики кабеля ВБШВнг(А)-LS 3*35

Вид климатического исполнения кабеля ВБШВнг(А)-LS УХЛ и Т, категории размещения первая и пятая по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов.
Относительная влажность воздуха при температуре до 35 градусов - до 98%.
Прокладка и монтаж кабеля ВБШВнг-LS 3х35 без предварительного подогрева производится при температуре не ниже -20 градусов.
Допустимый радиус изгиба кабелей при прокладке ВБШВнг(А)-LS 3*35 не менее 239,4 миллиметров.
Допустимые усилия при тяжении кабеля бронированного ВБШВнг(А)-LS 3х35 по трассе прокладки не должны превышать 5250 Ньютонов.
Масса кабеля бронированного ВБШВнг(А)-LS 3*35 - 1,74 килограмм в метре.
Кабель ВБШВнг(А)-LS не распространяет горение при прокладке в пучках по категории (А).
Образование дыма при горении и тлении кабеля ВБШвнг(А)-LS не приводит к снижению проницания света более чем на 50%.
Срок службы 30 лет с даты изготовления.
Наружный диаметр кабеля ВБШВнг-LS 3х35 - 26,6 миллиметров.

Расшифровка маркировки ВБШВнг(А)-LS 3*35

В - Изоляция из негорючего поливинилхлоридного пластика.
Б -Броня из двух стальных оцинкованных лент.
Шв - Оболочка из поливинилхлоридного пластиката с пониженной пожарной опасностью.
нг - Не распространяет горение.
(А) - Индекс пожарной безопасности.
LS - пониженное выделение дыма при горении и тлении.
3 - количество медных токопроводящих жил.
35 - сечение медных жил в квадратных миллиметрах.
В маркировке могут присутствовать следующие обозначения:
(мс, мк или мж) - жила выполнена в многопроволочном исполнении по второму классу гибкости.
(ок или ож) - жила выполнена в однопроволочном исполнении по первому классу гибкости.
(1) - Номинальное напряжение 1000 Вольт.
(0,66) - Номинальное напряжение 660 Вольт.

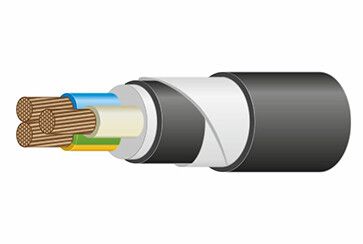

Конструкция кабеля ВБШВнг(А)-LS 3х35

1) Жила - медная однопроволочная или многопроволочная, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из негорючего поливинилхлоридного пластиката с пониженным выделением дыма.
3) Внутренняя оболочка - из негорючего поливинилхлоридного пластиката с пониженным выдeлением дыма.
4) Броня - из двух стальных оцинкованных лент.
5) Внешняя оболочка - из поливинилхлоридного пластиката с пониженной пожарной опасностью.

Применение кабеля бронированного ВБШВнг(А)-LS 3*35

Кабель силовой медный бронированный ВБШВнг-LS 3х35 предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 1000 Вольт частоты 50 Герц.
ВБШВнг(А)-LS 3*35 предназначен для прокладки кабельных линий в кабельных сооружениях и помещениях.

  • ВБШвнг(А)-LS
  • 3
  • 35
  • Медь
  • ПВХ
  • ПВХ
  • 1,91
  • 27
  • 0,54
  • 239,4
  • 137
  • 158
  • 3,86
  • 1
  • от -50 до +50
  • 30 лет
  • 35 337 137
  • П1б.8.2.2.2.
  • да
  • да
  • 40.19
  • 46.35
  • 90.15
  • 103.96
