Кабель ВВГ 3х70+1х35

ВВГ 3х70+1х35 - кабель силовой с 4 медными жилами, сечением 70 миллиметров квадратных, в пластмассовой изоляции и оболочке. ВВГ 3*70+1*35 соответствует требованиям ГОСТ Р 53769-2010 и ГОСТ Р 53315-2009.

Кабель силовой ВВГ 3х70+1х35 является устаревшей кабельной маркой и не соответствует современным требованиям пожарной безопасности, более современной заменой (аналогом) является кабель ВВГнг(А) 3*70+1*35

Технические характеристики кабеля ВВГ 3х70+1х35

Вид климатического исполнения кабелей УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Температура эксплуатации кабеля ВВГ от -50 °С до +50 °С.
Прокладка и монтаж кабеля ВВГ 3*70+1*35 без предварительного подогрева производится при температуре не ниже -15 градусов Цельсия.
Допустимый радиус изгиба при прокладке ВВГ 3х70+1х35 составляет не менее 315,9 миллиметров.
Допустимое растягивающее усилие при монтаже кабеля ВВГ 3х70+1х35 не должно превышать 14000 Ньютонов.
Длительно допустимая температура нагрева жил при эксплуатации кабеля ВВГ не должна превышать 70 °С.
Максимально допустимая температура нагрева жил ВВГ 3*70+1*35 при токах короткого замыкания, составляет +150 градусов Цельсия.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания при коротком замыкании, не более +350 градусов по Цельсию.
Класс пожарной опасности кабеля ВВГ 3х70+1х35 ГОСТ Р 53315-2009: О1.8.2.5.4.
Код ОКП: 35 2122.
Срок службы кабеля силового ВВГ 3х70+1х35 не менее 30 лет с даты изготовления.
Расчетная масса кабеля ВВГ 3х70+1х35 - 3,03 килограмм в метре.
Наружный диаметр ВВГ 3*70+1*35 - 35,1 миллиметров.

Токовые нагрузки кабеля ВВГ 3х70+1х35

Допустимый ток при прокладке ВВГ 3х70+1х35 в воздухе - 211 А.
Допустимый ток при прокладке в земле - 231 А.
Допустимый ток односекундного короткого замыкания - 7540 А.
Активное сопротивление жилы кабеля ВВГ 3*70+1*35 - 0,28 Ом на километр.

Расшифровка маркировки ВВГ 3х70+1х35

В - Изоляция из ПВХ пластиката.
В - Оболочка из ПВХ пластиката.
Г - Не имеет брони.
4 - Количество токопроводящих жил.
70 - Сечение жил в квадратных миллиметрах.

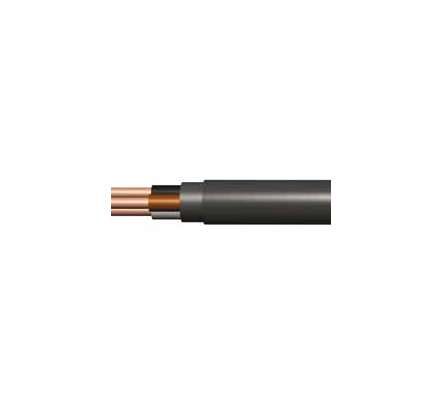

Конструкция кабеля ВВГ 3х70+1х35

1. Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77.
2. Изоляция – из поливинилхлоридного пластиката.
3. Оболочка – из поливинилхлоридного пластиката.

Применение кабеля ВВГ 3х70+1х35

Кабель силовой медный ВВГ 3*70+1*35 предназначен для передачи и распределения электроэнергии в неподвижных электротехнических установках с номинальным переменным напряжением до 1000 Вольт и частотой 50 Герц.
Прокладывают ВВГ 3х70+1х35 без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
Применяют кабели ВВГ в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.
Кабелем ВВГ 3х70+1х35 прокладывают одиночные кабельные линии в кабельных сооружениях и помещениях, при групповой прокладке обязательно применение средств огнезащиты.

  • ВВГ
  • 4
  • 70
  • Медь
  • ПВХ
  • ПВХ
  • 3,03
  • 35,1
  • 0,28
  • 315,9
  • 211
  • 231
  • 7,54
  • 1
  • от -50 до +50
  • 30 лет
  • 35 2122, 35 3371
  • О1.8.2.5.4.
  • 61.89
  • 67.76
  • 138.84
  • 152
