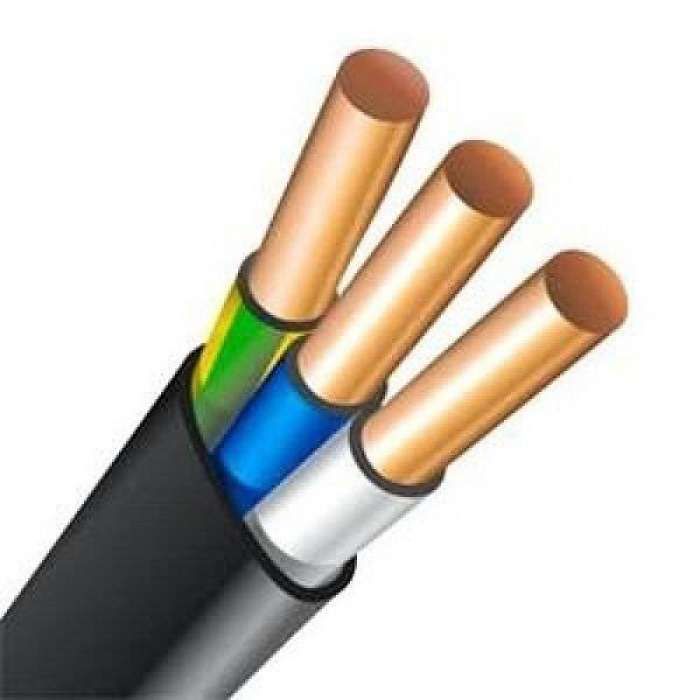

Кабель ВВГнг 3х35+1х16

ВВГнг 3х35+1х16 - кабель силовой медный с 4 медными токонесущими жилами сечением 35 квадратных миллиметров, в изоляции и оболочке из негорючего поливинилхлоридного пластиката.

ВВГнг 3х35+1х16 - является сокращенной маркировкой кабеля силового медного с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, полная маркировка: ВВГнг(А) 3*35+1*16 .
Кабель ВВГнг(А) 3х35+1х16 соответствует требованиям ГОСТ Р 53769-2010 и ГОСТ Р 53315-2009.
Кабель силовой ВВГнг(А) 3х35+1х16 является аналогом (заменой) импортных кабелей: NYY-J 3*35+1*16 , NYY-O 3х35+1х16 , CYKY 3х35+1х16 , NYM 3*35+1*16 .

Технические характеристики кабеля ВВГнг 3х35+1х16

Вид климатического исполнения кабелей - УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля ВВГнг 3х35+1х16 без предварительного подогрева производится при температуре не ниже -15 градусов.
Минимально допустимый радиус изгиба кабеля ВВГнг(А) 3*35+1*16 составляет 243 миллиметров.
Растягивающее усилие при прокладке кабелей ВВГнг 3х35+1х16 не должно превышать 7000 Ньютонов.
Кабели ВВГнг(А) не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать +70 градусов.
Температура жил при токах короткого замыкания не должна превышать +150 градусов.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Расчетная масса кабеля ВВГнг 3х35+1х16 составляет 1,72 килограмм в метре.
Наружный диаметр кабеля ВВГнг 3х35+1х16 - 27 миллиметров.
Код ОКП: 35 3371.
Класс пожарной опасности кабеля ВВГнг(А) 3*35+1*16 по ГОСТ Р 53315-2009: П1б.8.2.5.4.
Срок службы кабеля ВВГнг 3х35+1х16 не менее 30 лет с даты изготовления.

Токовые нагрузки кабеля ВВГнг 3х35+1х16

Допустимый ток при прокладке ВВГнг 3*35+1*16 на воздухе - 137 Ампер.
Допустимый ток при прокладке в земле - 158 Ампер.
Допустимый ток односекундного короткого замыкания - 3860 Ампер.
Активное сопротивление жилы - 0,54 Ом на километр.

Расшифровка маркировки ВВГнг(А) 3х35+1х16

В - Изоляция из поливинилхлоридного пластиката.
В - Оболочка из поливинилхлоридного пластиката.
Г - Не имеет брони.
нг - ПВХ пластикат пониженной пожарной опасности.
(А) - Индекс пожарной опасности, означает что кабель не распространяет горение при групповой прокладке (прокладке в пучках).
4 - Количество токонесущих жил.
35 - Сечение жил в мм2.
Также в маркировке встречаются следующие обозначения:
(ок) или (ож) - Жила выполнена в однопроволочном (монолитном) исполнении.
(мк) или (мж) - Жила выполнена в многопроволочном исполнении.
(0,66) - Кабель рассчитан на напряжение до 660 Вольт.
(1,0) - Кабель рассчитан на напряжение до 1000 Вольт.

Конструкция кабеля ВВГнг 3х35+1х16

1. Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77.
2. Изоляция – из ПВХ пластиката пониженной горючести.
3. Заполнение - из ПВХ пластиката пониженной пожарной опасности или мелонаполненной резины.
4. Оболочка - из негорючего ПВХ пластиката.

Применение кабеля ВВГнг 3х35+1х16

Кабель силовой медный негорючий ВВГнг 3*35+1*16 предназначен для передачи и распределения электричества в неподвижных электротехнических установках с напряжением до 1000 Вольт номинальной частотой 50 Герц, с токовой нагрузкой до 158 Ампер.
Кабелем ВВГнг 3х35+1х16 прокладывают линии без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
Кабель ВВГнг 3*35+1*16 применяют для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год. Кабели ВВГнг(А) разрешено прокладывать пучками, в открытых кабельных сооружениях (кабельных эстакадах, галереях), для прокладки в помещениях ВВГнг(А) не проходит современные требования пожарной безопасности.

  • ВВГнг(А)
  • 4
  • 35
  • Медь
  • ПВХ
  • ПВХ
  • 1,72
  • 27
  • 0,54
  • 243
  • 137
  • 158
  • 3,86
  • 1
  • от -50 до +50
  • 30 лет
  • 35 2122, 35 3371
  • П1б.8.2.5.4.
