Декодер SMART-K17-DMX (12-24V, 24x3A) (ARL, IP20 Пластик, 5 лет) - 023825 Arlight

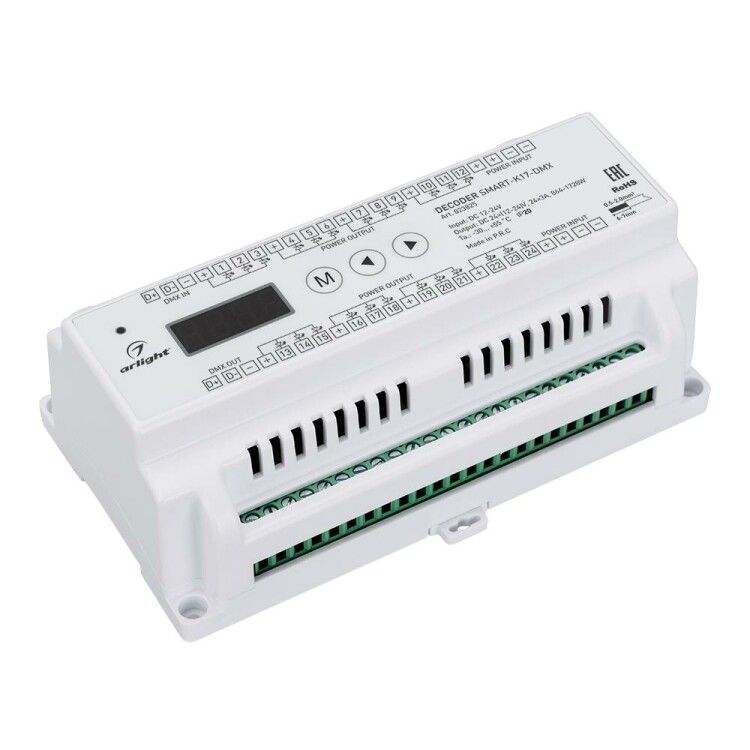

Декодер SMART-K17-DMX (12-24V, 24x3A) IP20 пластик от Arlight преобразует цифровой сигнал DMX512 в аналоговый ШИМ-выход для управления светодиодными лентами. Устройство рассчитано на монтаж на DIN-рейку и подходит для систем освещения с напряжением 12–24 В.

Назначение и область применения

Декодер SMART-K17-DMX используется для управления группами светодиодных лент через протокол DMX512. Он переводит команды от контроллера в импульсную широтно-модулированную (ШИМ) форму, которую воспринимают LED-ленты. Подходит для установки в световые системы театров, интерьеров, фасадов, выставочных залов и сценических комплектаций. Применяется там, где требуется точное управление яркостью и цветом нескольких каналов одновременно.

Технические характеристики

• Входное напряжение: 12–24 В постоянного тока (DC)
• Выходное напряжение: совпадает с входным - 12–24 В DC
• Выходной ток: до 72 А суммарно (по 3 А на каждый из 24 каналов)
• Максимальная выходная мощность: 1720 Вт
• Управление: DMX512 с возможностью диммирования (регулировки яркости)
• Защита: IP20 - противостояние крупным частицам, но не защищён от воды и пыли
• Тип корпуса: пластик, белый цвет
• Размеры: 160 × 88 × 60 мм
• Способ монтажа: крепление на DIN-рейку 35 мм
• Индикация: цифровой дисплей на лицевой панели
• Настройка адреса: кнопками на корпусе

Совместимость и монтаж

SMART-K17-DMX совместим с любыми контроллерами, поддерживающими стандарт DMX512. Для подключения необходимо:

• Подключить питание 12–24 В DC к клеммам устройства
• Запитать светодиодные ленты к соответствующим выходным каналам (до 24 шт.)
• Подсоединить кабель DMX512 к входному разъёму (обычно XLR или RJ45 - тип разъёма в спецификации не указан)
• Установить адрес декодера с помощью кнопок - каждому устройству нужен уникальный начальный адрес в пределах 1–512

Монтаж осуществляется на стандартную DIN-рейку. Корпус не требует дополнительного охлаждения при работе в пределах заявленной мощности.

Безопасность и стандарты

Декодер SMART-K17-DMX имеет степень защиты IP20 - значит, он не защищён от брызг, пыли и влаги. Устанавливать его можно только внутри закрытых щитов, коробов или помещений с контролируемой средой. Наружное использование или места с высокой влажностью запрещены. Соответствует требованиям к оборудованию для внутреннего освещения по нормам безопасности ЕЭК.

Преимущества

• 24 независимых канала позволяют управлять несколькими лентами или зонами освещения одним устройством
• Цифровой дисплей упрощает настройку адреса без внешних программ
• Поддержка диммирования даёт гладкую регулировку яркости без мерцания
• Пластиковый корпус легкий и не требует экранирования
• Высокая суммарная мощность позволяет использовать длинные ленты или несколько параллельных участков

Ограничения применения

• Не предназначена для влажных, пыльных или открытых площадок - IP20 недостаточно для таких условий
• Не работает с сетью 220 В - требует внешнего блока питания 12–24 В DC
• Не поддерживает RGBW или более сложные форматы - только базовое ШИМ-управление по каналам
• Максимальный ток на канал - 3 А; нельзя подключать ленты с потреблением выше этого значения без распределения нагрузки
• Не имеет функции сохранения настроек после отключения - адрес и параметры сбрасываются при потере питания

Примеры использования

• Управление подсветкой потолочного плинтуса в ресторане - 6 каналов по 4 метра ленты
• Сменные цветовые сценарии на сцене - 12 каналов для боковой и задней подсветки
• Анимация фасада здания - 24 канала для контроля отдельных секций LED-панелей
• Освещение торгового стенда - быстрая перестройка цвета по команде с центрального контроллера

Практические советы

• Перед подключением проверьте, что суммарная мощность всех лент не превышает 1720 Вт
• Для лент с током больше 3 А на один сегмент используйте два параллельных канала
• При использовании длинных DMX-кабелей (>30 м) применяйте терминаторы на конце линии
• При настройке адреса убедитесь, что он не конфликтует с другими декодерами в сети
• Не забудьте подключить заземление, если ваш контроллер или источник питания имеют вывод PE
• Декодер SMART-K17-DMX лучше всего применять в составе комплексной системы Arlight - все устройства серии CV DMX512 работают согласованно
