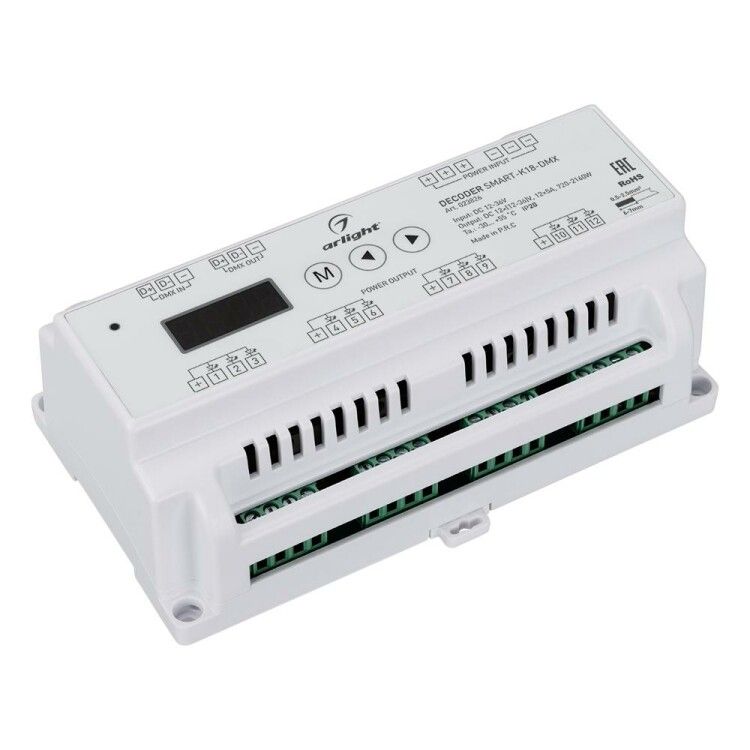

Декодер SMART-K18-DMX (12-36V, 12x5A) (ARL, IP20 Пластик, 5 лет) - 023826 Arlight

Декодер SMART-K18-DMX (12-36V, 12x5A) IP20 пластик от Arlight преобразует цифровой сигнал DMX512 в аналоговые импульсы ШИМ для управления светодиодными лентами и другими нагрузками. Устройство рассчитано на монтаж на DIN-рейку и подходит для систем освещения с питанием 12–36 В.

Назначение и область применения

Декодер SMART-K18-DMX (12-36V, 12x5A) IP20 пластик используется для управления группами светодиодных лент, LED-модулей и других устройств, работающих от постоянного тока. Он принимает сигнал от контроллера DMX512 и преобразует его в 12 независимых каналов ШИМ-выхода. Подходит для сценографии, архитектурного освещения, выставочных решений и медиафасадов, где требуется точная регулировка яркости и цвета.

Технические характеристики

• Входное напряжение: 12–36 В постоянного тока
• Выходное напряжение: совпадает с входным (12–36 В)
• Выходной ток: до 60 А суммарно (по 5 А на каждый из 12 каналов)
• Максимальная мощность: 2160 Вт (при 36 В и полной нагрузке всех каналов)
• Управление: DMX512, с поддержкой диммирования
• Защита: IP20 - противостояние крупным частицам, но не защищён от воды и пыли
• Тип корпуса: пластиковый, белый
• Размеры: 160 × 88 × 60 мм
• Способ монтажа: на DIN-рейку 35 мм
• Индикация: цифровой дисплей на лицевой панели
• Адресация: задаётся через кнопки на корпусе

Совместимость и монтаж

SMART-K18-DMX (12-36V, 12x5A) IP20 пластик совместим с любыми контроллерами DMX512, поддерживающими стандартный протокол. Для подключения используйте экранированный кабель с RJ45 или XLR-разъёмами. Каждый из 12 выходов способен управлять одной лентой или группой параллельно включённых лент, если суммарный ток не превышает 5 А на канал. Монтаж осуществляется на стандартную DIN-рейку - фиксируется защёлкой. Обязательно соблюдайте полярность при подключении питания и нагрузки.

Безопасность и стандарты

Декодер соответствует требованиям EMC и имеет внутреннюю защиту от перегрузки и перегрева. Однако степень защиты IP20 исключает использование в условиях повышенной влажности, запылённости или на улице. Не допускается эксплуатация в местах с риском механического повреждения корпуса.

Преимущества

• 12 независимых каналов позволяют управлять несколькими зонами освещения одним устройством
• Поддержка диммирования обеспечивает плавное изменение яркости без мерцания
• Цифровой дисплей и кнопки упрощают настройку адреса без внешнего программатора
• Широкий диапазон входного напряжения (12–36 В) позволяет использовать с различными типами лент
• Пластиковый корпус легкий и не требует радиатора при работе в пределах нормы

Ограничения применения

• Не предназначена для влажных помещений, улицы, подземных переходов - IP20 не обеспечивает защиту от брызг и пыли
• Максимальный ток на канал - 5 А; нельзя подключать ленты с потреблением более 60 Вт/м при 12 В или 180 Вт/м при 36 В
• Не работает с аналоговыми сигналами, RGB-контроллерами без DMX или Wi-Fi-системами
• Не поддерживает управление по Art-Net, sACN или Ethernet - только классический DMX512

Примеры использования

• Управление цветными светодиодными лентами в театральной сцене
• Освещение торгового зала с раздельной настройкой яркости по секциям
• Фасадное освещение офисного здания с эффектами “бегущего света”
• Контроль подсветки витрин в магазинах с центральным DMX-концентратором

Практические советы

• Перед первым включением проверьте, что все ленты работают на том же напряжении, что и источник питания декодера
• При использовании длинных лент (более 5 м) подключайте питание с обоих концов, чтобы избежать просадки напряжения
• Настройка адреса начинается с 1 - не забудьте указать правильный начальный адрес в вашем DMX-контроллере
• Если лента греется или шумит - возможно, превышен ток канала. Разделите нагрузку между двумя каналами
• Для надёжной работы рекомендуется использовать качественный БП с запасом по мощности - минимум +20%
• При установке на DIN-рейку оставляйте свободное пространство вокруг устройства для теплоотвода
