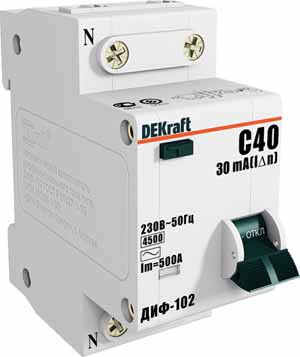

Выключатель автоматический дифференциального тока 2п (1P+N) C 32А 30мА тип AC 4.5кА ДИФ-102 2мод. DEKraft 16006DEK APC

Автоматический выключатель дифференциального тока ДИФ-102 от DEKraft — устройство для защиты людей от поражения электрическим током и оборудования от перегрузок и утечек в однофазных сетях 230 В. Компактный двухмодульный аппарат с коммутируемым нейтралью подходит для установки в щитках жилых домов, офисов и промышленных объектов.

Назначение и область применения

ДИФ-102 защищает от поражения электрическим током при утечке тока через тело человека или повреждённую изоляцию. Также он отключает цепь при перегрузке или коротком замыкании. Применяется в бытовых и промышленных электросетях переменного тока 50/60 Гц с напряжением до 230 В. Подходит для защиты групп розеток, освещения, кухонной техники, стиральных машин, бойлеров и другого оборудования, где есть риск утечки тока.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 32 А
• Дифференциальный ток утечки: 30 мА — чувствительность, достаточная для защиты жизни человека
• Тип тока утечки: AC — реагирует только на переменный ток утечки (не на постоянный)
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (например, светильники, насосы, малые двигатели)
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить цепь при КЗ с током до 4500 А
• Количество полюсов: 1+N — отключаются одновременно фаза и ноль
• Ширина: 2 модуля (36 мм) — занимает мало места в распределительном щите
• Способ монтажа: на DIN-рейку
• Максимальное сечение кабеля: 25 мм² — позволяет подключать мощные линии
• Глубина монтажа: 72 мм — требует достаточного пространства внутри щита
• Степень защиты: IP20 — защищён от прикосновений пальцев, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 — работает при температуре от −25°C до +40°C, допустима повышенная влажность
• Частота: 50/60 Гц
• Тип дифференциальной защиты: электронный — требует питания от сети, не работает при отсутствии напряжения

Совместимость и монтаж

ДИФ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильного подключения важно соблюдать полярность: вход фазы и нуля — сверху, выход — снизу. Нейтральный проводник коммутируется — при срабатывании отключается полностью, что повышает безопасность. Максимальное сечение кабеля — 25 мм², поэтому не используйте кабели большего диаметра. Учитывайте глубину монтажа (72 мм): при установке в тонкий щит проверьте наличие свободного пространства за рейкой. Совместим со всеми стандартными щитами, соответствующими ГОСТ.

Безопасность и стандарты

ДИФ-102 соответствует требованиям:

• ГОСТ Р 51327.1-2010 (МЭК 61009-1-2006) — основные требования к АВДТ
• ГОСТ Р 51327.2.2-99 (МЭК 61009-2-2-91) — специальные требования для устройств типа AC
• ГОСТ 51329-99 (МЭК 61543-95) — методы испытаний и надёжность

Соответствие нормам обеспечивает сертифицированную защиту от поражения током. Электронный тип защиты делает устройство точнее механических аналогов, но требует наличия напряжения в сети для работы.

Преимущества

• Компактность: два модуля вместо трёх-четырёх у старых моделей — экономия места в щите
• Комбинированная функция: совмещает защиту от перегрузок, КЗ и утечек в одном корпусе
• Коммутируемый ноль: исключает опасность сохранения потенциала на нулевом проводе после отключения
• Подтверждённая надёжность: соответствие международным стандартам МЭК
• Удобная индикация: визуальное положение рычага показывает состояние (включено / отключено)

Ограничения применения

• Не подходит для цепей с постоянным током утечки — не сработает при утечке от сварочных аппаратов, ИБП, LED-драйверов с выпрямителем
• Электронный тип защиты требует подачи напряжения — не будет работать при отключении всей сети
• IP20 — нельзя использовать во влажных помещениях без дополнительной защиты (бани, улица, подвалы с высокой влажностью)
• Характеристика C — не рекомендуется для нагрузок с очень высоким пусковым током (большие двигатели, компрессоры); лучше выбрать B или D
• Не предназначен для частого включения/выключения — не является обычным рубильником

Примеры использования

• Защита группы розеток на кухне — предотвращает удар током при пробое плиты или кофеварки
• Щиток в квартире — отдельный ДИФ-102 на стиральную машину и бойлер
• Производственный участок — защита освещения и малых станков в цеху
• Офис — защита компьютерных розеток и оргтехники

Практические советы

• Выбирайте ДИФ-102 только для цепей с переменным током утечки — если есть оборудование с выпрямителями, рассмотрите тип A или B
• Проверяйте посадочные размеры перед покупкой: глубина 72 мм может не поместиться в некоторых бюджетных щитах
• Обязательно тестируйте кнопкой “T” ежемесячно — даже при отсутствии видимых проблем
• Не заменяйте ДИФ-102 обычным автоматом — потеряете защиту от утечек
• При проектировании щита — учитывайте, что этот аппарат требует больше места, чем однополюсный автомат, но меньше, чем классические модели с двумя независимыми механизмами
