Выключатель автоматический дифференциального тока ДИФ-101 4п 10А C 100мА тип AC (7 мод) | 15028DEK DEKraft APC

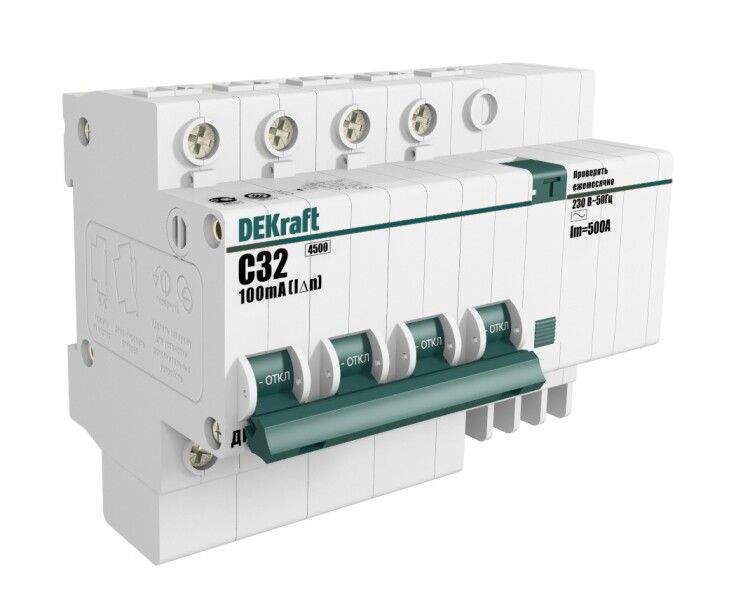

Автоматический выключатель дифференциальный серии ДИФ-101 (АВДТ) от DEKRAFT предназначен для защиты людей и оборудования от поражения током и повреждений из-за перегрузок или коротких замыканий в однофазных и трёхфазных сетях. Этот аппарат сочетает функции обычного автомата и устройства УЗО, что делает его компактным решением для промышленных объектов и жилых помещений.

Назначение и область применения

Автоматический выключатель дифференциальный серии ДИФ-101 защищает электрические цепи от двух видов опасностей: токов утечки (например, при прикосновении человека к токоведущим частям) и сверхтоков (при перегрузках или КЗ). Применяется в системах питания с переменным током 400 В, 50/60 Гц. Подходит для установки в щитах на производстве, в офисах, квартирах, гаражах и других помещениях, где требуется надёжная защита от поражения электрическим током.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который устройство может безопасно проводить без срабатывания.
• Дифференциальный ток утечки: 100 мА - чувствительность к утечкам. При превышении этого значения автомат отключится, предотвращая риск удара током.
• Количество полюсов: 4 - позволяет контролировать все фазы и ноль одновременно, включая коммутируемый нейтраль.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичный для бытовой техники и освещения).
• Характеристика срабатывания: C - оптимальна для нагрузок с высокими пусковыми токами: двигатели, насосы, компрессоры.
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 230/400 В.
• Род тока: Переменный - работает только с сетью переменного тока, не постоянный ток.
• Ширина: 6,5 модулей (117 мм) - занимает место на DIN-рейке, совместим со стандартными щитами.
• Максимальное сечение кабеля: 25 мм2 - можно подключать мощные медные провода.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от воды и пыли. Монтаж допускается только внутри закрытых щитов.
• Климатическое исполнение: УХЛ4 - работает при температурах от -40C до +60C, подходит для неотапливаемых помещений и холодных зон.
• Глубина монтажа: 72 мм - требует достаточного внутреннего объёма щита.
• Частота: 50/60 Гц - универсальная работа в любых стандартах сети.

Совместимость и монтаж

Автоматический выключатель дифференциальный серии ДИФ-101 монтируется на стандартную DIN-рейку шириной 35 мм. Все контакты расположены спереди, удобны для подключения. Нейтральный проводник коммутируется - значит, он также отключается при сработке, обеспечивая полную изоляцию цепи. Подключение кабелей осуществляется винтовыми зажимами, поддерживающими сечения от 0,5 до 25 мм2. Обязательно соблюдать полярность при подключении входа и выхода. Устройство не имеет механической кнопки тестирования - проверка выполняется через внешние средства или специальные тестеры.

Безопасность и стандарты

Автоматический выключатель дифференциальный ДИФ-101 соответствует требованиям следующих нормативных документов:

• ТР ТС 004/2011 - безопасность низковольтного оборудования;
• ТР ТС 020/2011 - ЭМС (электромагнитная совместимость);
• ГОСТ Р 51327.1-2010 / МЭК 61009-1-2006 - основной стандарт для УЗО;
• ГОСТ Р 51327.2.2-99 / МЭК 61009-2-2-91 - требования к дифференциальному току типа AC;
• ГОСТ Р 51329-99 / МЭК 61543-95 - методы испытаний.

Произведено в соответствии с международными требованиями безопасности, рекомендовано для использования в России и странах ЕАЭС.

Преимущества

• Объединяет два функционала - автомат и УЗО - в одном корпусе, экономя место в щите.
• Коммутируемый ноль повышает уровень безопасности при обслуживании.
• Характеристика “C” хорошо адаптирована к индуктивным нагрузкам - идеально для двигателей и насосов.
• Работает в широком диапазоне температур - подходит даже для зимних условий на открытых площадках.
• Поддерживает крупные сечения кабелей - не требует переходников при использовании силовой проводки.

Ограничения применения

• Не предназначена для защиты от импульсных токов утечки (типа A или B) - не подходит для современных преобразователей частоты, LED-драйверов, компьютеров.
• IP20 - нельзя использовать во влажных местах (ванная, баня, улица) без дополнительной защиты в герметичном боксе.
• Отсутствие кнопки тестирования усложняет ежедневную диагностику - необходимо применять внешний тестер.
• Не совместим с системами TN-C - требует наличия отдельного PE-проводника (TN-S или TT).

Примеры использования

• Защита группы розеток в мастерской с болгаркой, сварочным аппаратом или компрессором.
• Щитовая на производстве - защита трёхфазного станка с асинхронным двигателем.
• Вводной автомат в домашнем щите для всей квартиры, если используется система TN-S.
• Освещение и розетки в неотапливаемом гараже или ангаре благодаря устойчивости к (-40C).

Практические советы

• Выбирая этот автоматический выключатель дифференциальный, убедитесь, что ваша сеть имеет отдельный защитный проводник (PE) - иначе УЗО работать не будет.
• При проектировании щита учтите глубину монтажа (72 мм) и ширину (6,5 мод.) - недостаточно места в малогабаритных щитах.
• Для защиты сложной электроники (ИБП, серверы, ЧРП) используйте УЗО типа B - ДИФ-101 здесь не подойдёт.
• Проверьте соответствие сечения кабеля (до 25 мм2) перед подключением - перегрев возможен при превышении.
• При необходимости расширения функционала можно использовать аксессуары от серии ВА-101 - например, сигнализатор положения или дополнительные контакты.
