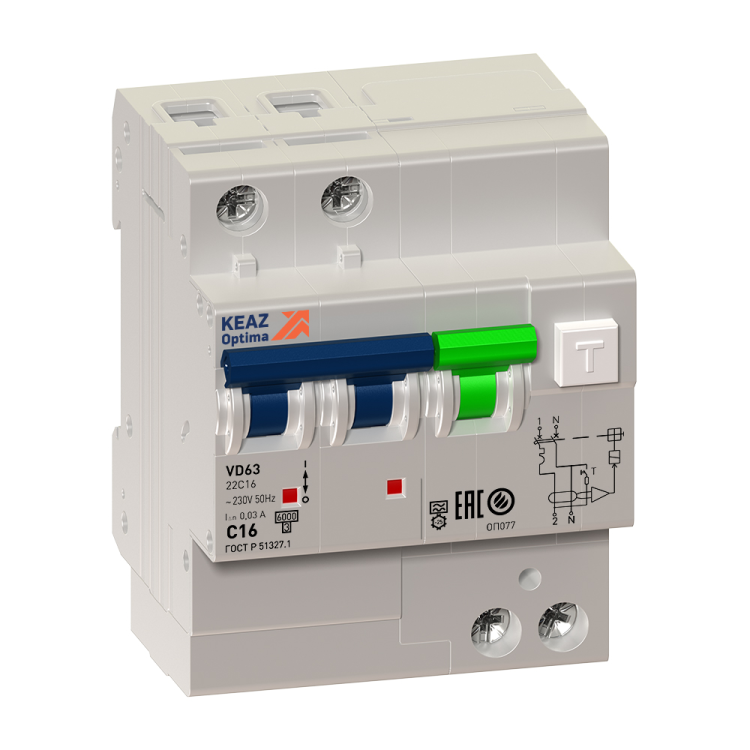

Выключатель автоматический дифференциального тока с защитой от сверхтоков OptiDin VD63-23C16-A-УХЛ4 2п 16А C 100мА тип A | 103461 КЭАЗ

Автоматический выключатель дифференциальный КЭАЗ Optima 103461 сочетает функции защиты от перегрузки, короткого замыкания и утечек тока. Подходит для установки в распределительных щитах жилых, общественных и промышленных объектов с переменным током 230 В.

Назначение и область применения

КЭАЗ Optima 103461 - это дифавтомат, который защищает людей от поражения электрическим током при утечках и предотвращает возгорание проводки из-за перегрузок или коротких замыканий. Применяется в сетях с напряжением 230 В переменного тока частотой 50 Гц. Особенно актуален там, где используются устройства с постоянной утечкой тока - например, стиральные машины, бойлеры, насосы, электронагреватели. Также подходит для групповой защиты нескольких розеточных контуров в квартире или на производстве.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,5 кВт при 230 В
• Дифференциальный ток утечки: 100 мА - срабатывает при утечке свыше 100 миллиампер
• Тип чувствительности: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от современной бытовой техники с выпрямителями)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при аварийном токе до 6000 А
• Характеристика срабатывания: C - оптимизирован для защиты цепей с высокими пусковыми токами (электродвигатели, трансформаторы)
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижает риск повреждения оборудования
• Количество полюсов: 2 - коммутируются фаза и ноль одновременно
• Номинальное напряжение изоляции: 230 В
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты: IP20 - защищен от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Климатическое исполнение: УХЛ4 - работает при температуре от –40 C до +55 C, подходит для неотапливаемых помещений
• Ширина по модулю: 4 модуля (72 мм) - занимает место на DIN-рейке
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные линии
• Частота: 50 Гц - для сетей России и стран СНГ
• Тип напряжения: AC (переменный ток)
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании
• Способ монтажа: на DIN-рейку
• Глубина монтажа: 5,5 мм - минимальная глубина для компактных щитов
• Степень загрязнения: 2 - допустимо использование в помещениях со слабым загрязнением (пыль, влага в норме)

Совместимость и монтаж

КЭАЗ Optima 103461 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется свободное место в щите - 4 модуля (72 мм). Подключение выполняется через зажимы на передней панели: входные провода - сверху, выходные - снизу. Максимальное сечение кабеля - 25 мм2, рекомендуется использовать медные жилы с надежной зачисткой. Обязательно соблюдайте полярность: L и N должны быть подключены правильно, так как ноль коммутируется. Устройство совместимо с другими аппаратами серии OptiDin и соответствует требованиям ГОСТ Р 51327.1-2010.

Безопасность и стандарты

КЭАЗ Optima 103461 сертифицирован по ГОСТ Р 51327.1-2010 и ТУ3422-046-05758109-2008. Соответствует международному стандарту IEC/EN 61009-1. Класс токоограничения 3 гарантирует быстрое отключение при КЗ, что снижает риск термического повреждения проводки. Защита от утечек типа A обеспечивает безопасность при использовании современного оборудования с импульсными источниками питания (LED-освещение, инверторы, зарядные устройства).

Преимущества

• Объединяет две функции - автоматический выключатель и УЗО - в одном корпусе, экономя место в щите
• Тип A - единственная подходящая защита для устройств с выпрямителем, в отличие от более старых типов AC
• Коммутируемый ноль повышает уровень безопасности при ремонте и обслуживании
• Высокая отключающая способность (6 кА) делает его пригодным даже для промышленных объектов
• Климатическое исполнение УХЛ4 позволяет применять в холодных условиях - например, в подвалах, на дачах, в производственных цехах
• Минимальная глубина монтажа (5,5 мм) удобна для компактных щитов

Ограничения применения

• Не предназначен для установки на открытых площадках - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для сетей постоянного тока (DC) - только для переменного тока 50 Гц
• 100 мА - это порог для групповой защиты; для отдельных розеток лучше использовать 30 мА
• Не имеет возможности подключения внешних расцепителей или сигнализации - только базовая функция
• Не рекомендуется для защиты осветительных цепей - избыточная чувствительность может вызывать ложные срабатывания

Примеры использования

• Защита группы розеток в ванной комнате с бойлером и стиральной машиной
• Щит на даче с тепловентилятором, насосом и LED-освещением
• Цеховое оборудование: станки с частотными преобразователями, сварочные аппараты
• Подъездные щиты многоквартирных домов для группового отключения этажных линий

Практические советы

• Выбирая дифавтомат, проверьте, чтобы тип A был указан - это важно для современной техники
• При замене старого УЗО+автомата на один КЭАЗ Optima 103461 учтите, что он займет 4 модуля вместо двух
• Не используйте этот прибор для защиты светильников - лучше оставить обычный автомат 10–16 А
• Проверяйте работоспособность кнопкой “Т” ежемесячно - особенно в местах с повышенной влажностью
• При монтаже в щит с ограниченным пространством - учитывайте глубину 5,5 мм и наличие места для проводов
• Для систем с несколькими дифавтоматами применяйте координацию по времени - чтобы не отключались все при одной утечке
