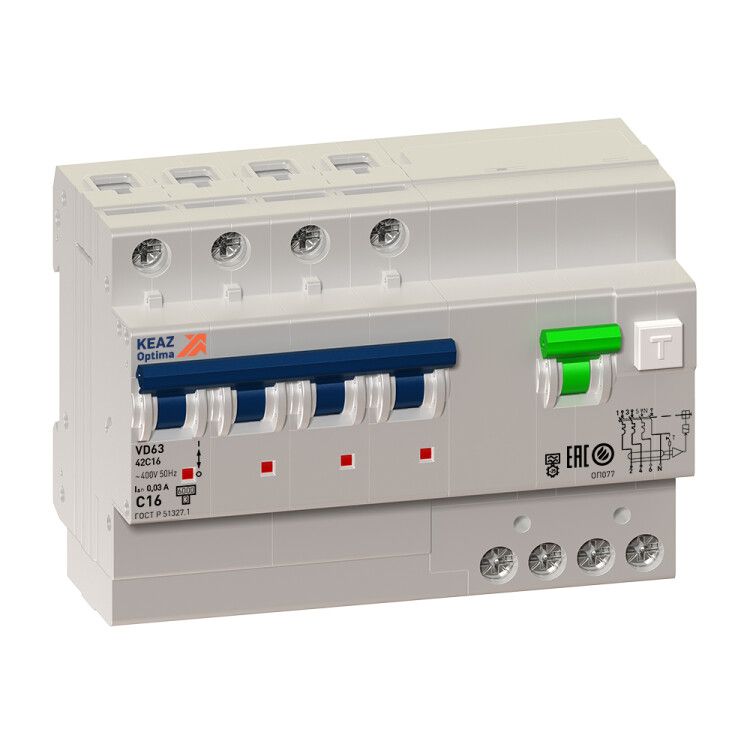

Выключатель автоматический дифференциального тока с защитой от сверхтоков OptiDin VD63-43C16-A-УХЛ4 4п 16А C 100мА тип A | 103484 КЭАЗ

Автоматический выключатель дифференциального тока Кэаз OptiDin VD63 сочетает защиту от перегрузок, коротких замыканий и утечек тока в одном корпусе. Подходит для установки в распределительных щитах жилых, общественных и промышленных объектах с переменным током 400 В. Номинальный ток 16 А, чувствительность 100 мА, класс токоограничения 3 - обеспечивает надёжную защиту оборудования и людей.

Назначение и область применения

Кэаз OptiDin VD63 - это дифавтомат с четырьмя полюсами, предназначенный для защиты электрических цепей от:

• утечек тока (до 100 мА) - предотвращает поражение электрическим током;
• перегрузок и коротких замыканий - защищает проводку и оборудование;
• импульсных перенапряжений - благодаря классу токоограничения 3.

Подходит для монтажа в щитах на объектах с повышенными требованиями к безопасности: квартиры, офисы, производственные участки, насосные станции, системы вентиляции. Особенно эффективен там, где используются устройства с выпрямителем - компьютеры, частотные преобразователи, ИБП - так как реагирует на переменный и постоянный дифференциальный ток (тип A).

Технические характеристики

• Номинальный ток: 16 А - максимальный длительно допустимый ток нагрузки.
• Дифференциальный ток срабатывания: 100 мА - чувствительность к утечкам, соответствует нормам для групповой защиты.
• Тип дифференциального тока: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от современной бытовой техники).
• Номинальное напряжение: 400 В - работает в трёхфазной сети 380/220 В.
• Количество полюсов: 4 - защищает все фазы и ноль одновременно; нейтраль коммутируется.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при аварийном токе до 6000 А.
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок: освещение, розетки, малые двигатели.
• Класс токоограничения: 3 - минимальное время отключения и снижение теплового воздействия при КЗ.
• Номинальное импульсное напряжение: 4 кВ - устойчив к скачкам напряжения, включая молнии.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные линии.
• Степень защиты IP20: защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли - требует установки внутри закрытого щита.
• Рабочая температура: от –40 C до +55 C - подходит для холодных помещений и неотапливаемых зон.
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с высокой влажностью.
• Ширина модуля: 7 модулей - занимает место в щите аналогично семи обычным автоматам.
• Глубина монтажа: 5,5 мм - компактный профиль, удобен для плотного расположения в щитах.

Совместимость и монтаж

Кэаз OptiDin VD63 монтируется на DIN-рейку шириной 35 мм. Для установки требуется свободное пространство минимум 7 модулей. Все контакты доступны спереди - подключение кабелей выполняется без демонтажа устройства. Коммутируемый нулевой проводник позволяет полностью отключать цепь при срабатывании - повышает безопасность при обслуживании.

Подключение кабелей: сечение до 25 мм2 - можно использовать многожильные и одножильные провода. Обязательно затягивать зажимы моментом, указанным в инструкции - недостаточно затянутый контакт вызывает нагрев.

Безопасность и стандарты

Кэаз OptiDin VD63 соответствует:

• ГОСТ Р 51327.1-2010 - основной стандарт на дифавтоматы в России;
• ТУ3422-046-05758109-2008 - технические условия завода-изготовителя.

Соблюдены требования по электробезопасности, термической стойкости и механической прочности. Применяется в системах TN-S и TN-C-S. Не рекомендуется для IT-систем без дополнительных мер контроля.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите и упрощает схему.
• Тип A - единственная подходящая защита для современного оборудования с электроникой.
• Класс 3 токоограничения - снижает риск возгорания при КЗ.
• Коммутируемый ноль - исключает опасность сохранения потенциала на нейтрали после отключения.
• Работает при низких температурах - подходит для неотапливаемых щитовых и наружных установок.

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли.
• Не используется в сетях постоянного тока - только переменный (AC).
• Не подходит для защиты отдельных мощных двигателей (>10 кВт) - лучше применять отдельный МК и УЗО.
• Не рекомендован для IT-сетей (с изолированной нейтралью) без дополнительного контроля изоляции.
• Не имеет встроенного тестирования кнопкой - проверка осуществляется внешними средствами или через периодические осмотры.

Примеры использования

• Защита группы розеток в кухне или ванной комнате - особенно актуально при наличии бойлеров, стиральных машин.
• Щитовая на производстве: питание ЧПУ-станков, конвейеров, насосов с частотными преобразователями.
• Распределительный щит в административном здании - комплексная защита нескольких контуров.
• Наружный щит на даче или в гараже - благодаря UHL4 может работать при зимних минусах.

Практические советы

• Выбирая Кэаз OptiDin VD63, убедитесь, что ваш щит имеет достаточную глубину - устройство выступает на 5,5 мм за рейку.
• При подключении нуля соблюдайте полярность - вход и выход помечены на корпусе.
• Не используйте этот дифавтомат вместо главного вводного - он не рассчитан на токи выше 16 А.
• Проверяйте работу хотя бы раз в месяц - нажмите кнопку “T” на самом устройстве (если есть) или используйте тестер.
• При замене старого УЗО+автомата - Кэаз OptiDin VD63 легко заменит два отдельных аппарата, сэкономив 3–4 модуля места.
