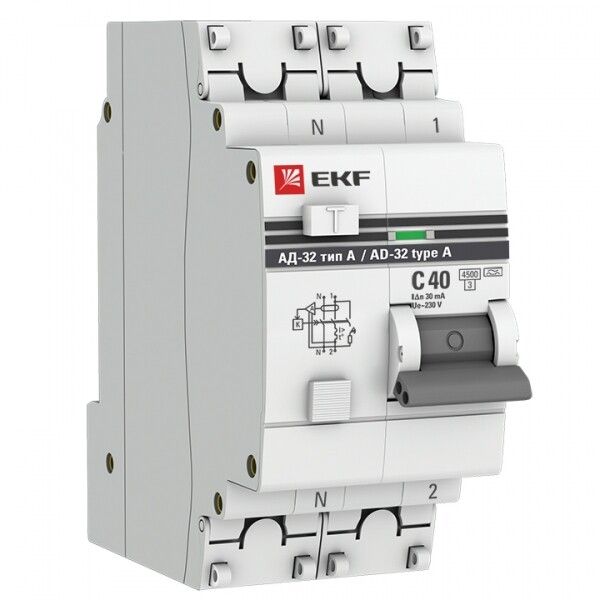

Выключатель автоматический дифференциального тока АД-32 1п+N 40А C 30мА тип A PROxima | DA32-40-30-a-pro EKF (замена - D63N26EA40C30)

Автоматический выключатель дифференциального тока АД-32 1P+N 40А 30мА тип А 4,5кА от EKF PROxima сочетает защиту от перегрузок, коротких замыканий и утечек тока - идеально подходит для обеспечения безопасности в бытовых и промышленных сетях.

Назначение и область применения

АД-32 1P+N 40А 30мА тип А предназначен для защиты людей от поражения электрическим током при утечках на землю, а также для предотвращения возгораний из-за перегрузок и коротких замыканий. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для цепей с переменным током частотой 50 Гц, где требуется высокий уровень защиты - например, для розеточных групп, оборудования с электронными компонентами, стиральных машин, бойлеров, станков.

Технические характеристики

• Номинальный ток: 40 А - позволяет подключать нагрузку до 9,2 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Тип тока утечки: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от современной техники с выпрямителями)
• Номинальное напряжение: 230 В - для однофазных сетей
• Количество полюсов: 1+N - отключает фазу и ноль одновременно
• Номинальная отключающая способность: 4,5 кА - выдерживает ток КЗ до этого значения
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (освещение + розетки + моторы)
• Класс токоограничения: 3 - минимальное время отключения при КЗ, снижает риск повреждения оборудования
• Напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения
• Импульсное выдерживаемое напряжение: 6 кВ - устойчив к грозовым и коммутационным скачкам
• Степень защиты: IP20 - защищен от доступа пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Рабочая температура: от –25C до +50C - подходит для холодных и теплых помещений
• Сечение провода: 0–25 мм2 - совместим с медными проводами всех распространённых сечений
• Ширина по модулям: 2 - занимает два места на DIN-рейке
• Глубина монтажа: 46 мм - учитывать при проектировании глубины щита
• Частота: 50 Гц - для сетей России и стран СНГ
• Тип тока: AC - работает только с переменным током
• Гарантия: 84 месяца - один из самых длительных сроков в классе

Совместимость и монтаж

АД-32 1P+N 40А 30мА тип А 4,5кА монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются скругленные клеммы с насечками - они обеспечивают плотный контакт даже при многожильных проводах. Обязательно соблюдайте полярность: вход фазы и ноля указаны на корпусе. Отключение нулевого проводника предусмотрено конструкцией - это соответствует требованиям ПУЭ для защиты от потенциала на нуле. Устройство имеет двухпозиционный зажим на рейке - удобно при сборке и последующей замене. Пломбировка клемм возможна через специальные панели - рекомендовано при использовании в общественных или промышленных объектах.

Безопасность и стандарты

АД-32 соответствует ГОСТ Р 51327-1-2010 (эквивалент МЭК 60898-2-2006), что подтверждает соответствие европейским нормам безопасности. Корпус изготовлен из самозатухающего материала - не поддерживает горение. Устройство имеет класс перенапряжения III и степень загрязнения 3 - допущено к применению в условиях с высокой вероятностью попадания пыли и влаги внутрь щита. Климатическое исполнение УХЛ4 позволяет использовать его в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны.

Преимущества

• Индикаторное окно показывает причину отключения - красный цвет значит утечка, белый - перегрузка/КЗ
• Кнопка возврата после срабатывания от утечки - исключает случайное включение без проверки причины
• Углубления на корпусе улучшают теплоотвод - снижают нагрев при длительной работе на пределе
• Монолитная передняя панель - герметичнее, меньше точек выхода из строя
• Электронная плата с защитой от импульсных помех - устойчив к скачкам напряжения от частотных преобразователей, сварочных аппаратов и других источников ЭМИ

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50 Гц
• IP20 не допускает установку вне электрошкафа - нельзя использовать во влажных местах без дополнительной защиты
• Не предназначена для защиты цепей с большим количеством импульсных нагрузок (например, мощные LED-драйверы или частотники) без предварительной проверки совместимости - возможны ложные срабатывания
• Не следует использовать вместо УЗО+автомата в системах TN-C - требуется переход на TN-S/TN-C-S

Примеры использования

• Защита группы розеток в кухне или ванной комнате - особенно актуально для стиральной машины, бойлера, микроволновки
• Щитовая на этаже многоэтажного дома - вместо двух отдельных устройств (УЗО + автомат)
• Цепи питания станков с ЧПУ, насосов, компрессоров - где есть электронные платы и риск утечки через изоляцию
• Объекты с высокими требованиями к безопасности: детские учреждения, больницы, спортивные комплексы

Практические советы

• Проверьте посадочный диаметр проводов - максимальное сечение 25 мм2. Для более толстых проводов используйте ответвители или термоусадочные наконечники
• При установке в щите убедитесь, что свободное место минимум 50 мм по глубине - учет глубины монтажа 46 мм и запаса на провода
• После монтажа обязательно протестируйте устройство кнопкой “T” - тестирование должно вызвать отключение
• Не забудьте запломбировать клеммы при обслуживании объектов с регламентированным контролем (производственные предприятия, ЖКХ)
• При замене старого автомата - убедитесь, что новый АД-32 1P+N 40А 30мА тип А 4,5кА имеет ту же характеристику “C”, чтобы не нарушить координацию защиты всей цепи
