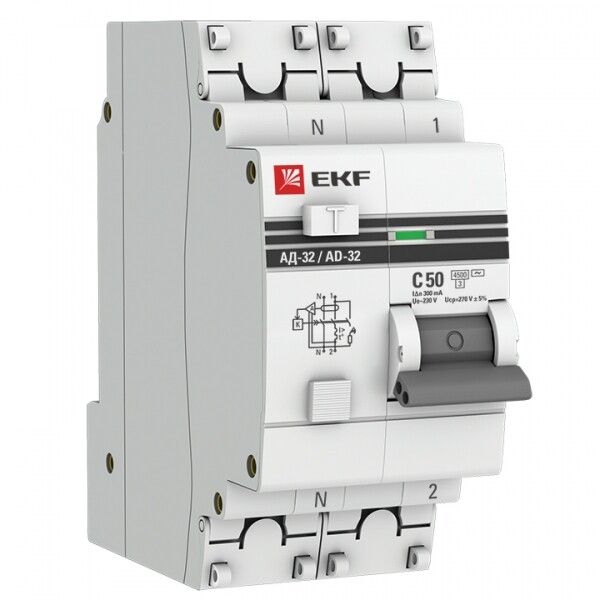

Выключатель автоматический дифференциального тока 2п (1P+N) C 50А 300мА тип AC 4.5кА АД-32 защита 270В электрон. PROxima EKF DA32-50-300-pro

Автоматический выключатель дифференциального тока АД-32 от EKF — комбинированное устройство, совмещающее защиту от перегрузок, коротких замыканий и утечек тока. Подходит для установки в распределительных щитах жилых домов, офисов и промышленных объектов. Артикул da32-50-300-pro обеспечивает надёжную работу в сетях 230 В с номинальным током до 50 А.

Назначение и область применения

АД-32 предназначен для защиты людей от поражения электрическим током при утечках на землю, а также для предотвращения возгораний из-за перегрузок и коротких замыканий. Устройство применяется в бытовых и промышленных электросетях переменного тока частотой 50 Гц. Особенно эффективен там, где есть высокий риск утечек — ванные комнаты, кухни, мастерские, станции управления, системы освещения и силовые цепи с чувствительной нагрузкой.

Технические характеристики

• Тип тока утечки: AC — реагирует на синусоидальные утечки переменного тока (стандартно для бытовых сетей).
• Номинальный ток: 50 А — допустимый постоянный ток через устройство без срабатывания.
• Дифференциальный ток: 300 мА (0,3 А) — порог срабатывания при утечке; подходит для групповой защиты нескольких контуров, но не для индивидуальной защиты человека (для этого нужен 30 мА).
• Количество полюсов: 2 (1P+N) — отключает фазу и ноль одновременно, исключая опасность сохранения потенциала на нулевом проводе.
• Номинальная отключающая способность: 4,5 кА — способен безопасно прервать ток короткого замыкания до этой величины.
• Характеристика срабатывания: C — оптимальна для смешанных нагрузок: освещение, розетки, малые двигатели (например, насосы, вентиляторы).
• Номинальное напряжение: 230 В / 500 В (изоляция) — рассчитан на однофазные сети 230 В, с запасом по изоляции.
• Сечение проводов: 0–25 мм² — позволяет подключить медные провода любого распространённого сечения.
• Класс токоограничения: 3 — быстродействующее устройство, снижающее тепловую энергию при КЗ.
• Степень защиты: IP20 — защищено от прикосновения пальцев, но не от пыли и влаги; требует установки внутри закрытого щита.
• Рабочая температура: от –25°C до +50°C — работает в большинстве климатических условий России, включая неотапливаемые помещения.
• Потери мощности: 4,5 Вт — минимальное энергопотребление самого аппарата при работе.
• Ширина по модулям: 2M — занимает два стандартных модуля на DIN-рейке.
• Глубина монтажа: 46 мм — важно при проектировании глубины щита.

Совместимость и монтаж

АД-32 устанавливается на DIN-рейку шириной 35 мм, как все стандартные автоматы. Монтаж выполняется с помощью патентованного двухпозиционного зажима — он фиксирует устройство плотнее, чем обычные защёлки, и снижает риск самопроизвольного выпадения. Для подключения используются комбинированные зажимы из посеребренной меди и анодированной стали: они обеспечивают долговечный контакт даже при многократном демонтировании. Сечение проводов — до 25 мм², что покрывает большинство применяемых кабелей. Ноль и фаза подключаются строго согласно маркировке на корпусе — неверное подключение может нарушить работу дифзащиты.

Безопасность и стандарты

АД-32 соответствует требованиям ГОСТ Р 50345-1-2010 (эквивалент МЭК 60898-2-2006). Это гарантирует соответствие международным нормам по безопасности, точности срабатывания и отказоустойчивости. Устройство имеет класс перенапряжения 3 и степень загрязнения 3 — значит, выдерживает скачки напряжения и работу в условиях умеренного загрязнения (пыль, конденсат). Электронная плата защищена от импульсных помех, что особенно важно в промышленных сетях с частотными преобразователями и сварочным оборудованием.

Преимущества

• Прозрачная вставка над индикатором состояния — позволяет визуально контролировать положение контактов без вскрытия крышки.
• Пломбируемые панели — предотвращают несанкционированный доступ к клеммам, что важно для административных и общественных объектов.
• Скруглённые зажимы с насечками — минимизируют повреждение жил при затяжке, увеличивают срок службы соединений.
• Электронная начинка — более стабильна при колебаниях напряжения и импульсах, чем аналогичные модели с механическими тригерами.
• Гарантия 84 месяца — один из самых длинных сроков среди аналогов, подтверждает качество сборки и компонентов.

Ограничения применения

• Не подходит для защиты от импульсных утечек (тип DC или A) — например, в системах с ИБП, LED-драйверами, компьютерами. Для них требуется тип A или B.
• Порог утечки 300 мА слишком велик для защиты человека — в ванных комнатах, детских и медицинских помещениях следует использовать устройства с 30 мА.
• IP20 не допускает установку вне щита — нельзя монтировать на открытых стенках, в сырых местах или на улице.
• Не рекомендуется для цепей с постоянной высокой вибрацией — хотя механизм прочный, длительные удары могут повредить внутренние элементы.

Примеры использования

• Защита группы розеток на кухне (стиральная машина, микроволновка, блендер).
• Щитовая группа для оборудования в цеху: насосы, вентиляторы, светильники.
• Общая защита этажа в многоэтажном доме перед распределением на отдельные квартиры.
• Подключение к генератору или автономному источнику питания, где возможны утечки из-за старой изоляции.

Практические советы

• Перед первым включением обязательно протестируйте кнопку “T” — она проверяет работоспособность дифференциальной части.
• При установке в щите соблюдайте расстояние между соседними автоматами — не менее 10 мм, чтобы избежать перегрева.
• Не используйте АД-32 вместо УЗО+автомат — он уже сочетает обе функции, поэтому лишний автомат в цепи будет избыточен.
• Если в сети часто происходят ложные срабатывания — проверьте целостность изоляции всех подключённых приборов и кабелей.
• Для сложных систем лучше делать селективную координацию: основной АД-32 на входе, а на выходах — УЗО с меньшим порогом (30 мА).
