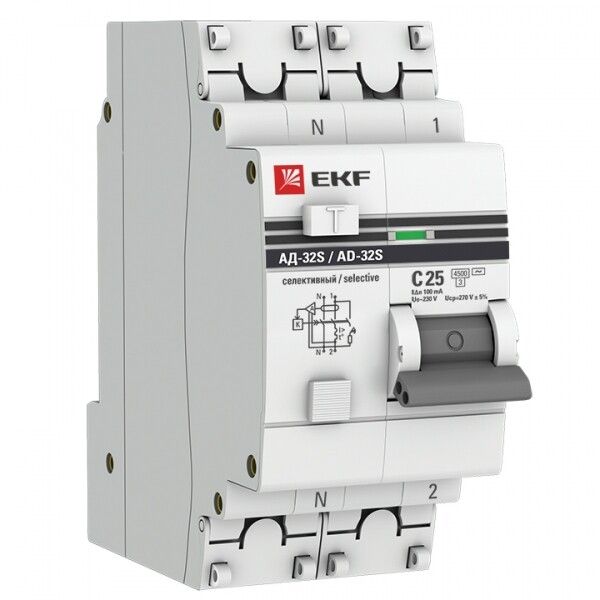

Выключатель автоматический дифференциального тока АД-32 (селективный) 1п+N 25A C 100мА тип AC PROxima | DA32-25-100S-pro EKF (замена - D63N26ES25C10

Автоматический выключатель дифференциального тока АД-32 (селективный) 1P+N 25А 100мА тип AC 4,5кА от EKF PROxima сочетает защиту от перегрузок, коротких замыканий и утечек тока. Подходит для установки в бытовых и промышленных распределительных щитах, обеспечивает селективное отключение при возникновении опасных ситуаций.

Назначение и область применения

АД-32 предназначен для защиты людей от поражения электрическим током при утечках и предотвращения повреждений оборудования при перегрузках и КЗ. Применяется в жилых домах, офисах, производственных помещениях, на объектах с высокими требованиями к безопасности — например, в кухнях, ванных комнатах, на станциях управления, в цехах с влажными условиями. Благодаря селективному исполнению, он позволяет отключить только аварийную ветвь, не выводя из работы всю сеть.

Технические характеристики

• Номинальный ток: 25 А — максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Дифференциальный ток утечки: 100 мА — чувствительность к утечкам; сработает при превышении этого значения
• Количество полюсов: 1P+N — отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе
• Номинальная отключающая способность: 4,5 кА — способен безопасно прервать ток короткого замыкания до этой величины
• Тип тока утечки: AC — реагирует только на переменный ток утечки (типичен для бытовой техники и освещения)
• Характеристика срабатывания: C — подходит для нагрузок с пусковыми токами (электродвигатели, компрессоры, люминесцентные светильники)
• Номинальное напряжение: 230 В — рассчитан на однофазную сеть 220–240 В
• Сечение провода: 0–25 мм² — совместим с медными проводами любого сечения в этом диапазоне
• Степень защиты: IP20 — защищен от прикосновения к токоведущим частям, но не от попадания воды или пыли
• Рабочая температура: -25…+50 °C — допустимый диапазон для установки в неотапливаемых помещениях
• Модульная ширина: 2 модуля — занимает два стандартных места на DIN-рейке
• Номинальное напряжение изоляции: 500 В — гарантирует безопасную работу при скачках напряжения
• Номинальное импульсное выдерживаемое напряжение: 6 кВ — устойчив к кратковременным импульсным перенапряжениям
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги при КЗ, снижая тепловую нагрузку на проводку
• Частота: 50 Гц — оптимизирован для сетей России и стран СНГ

Совместимость и монтаж

АД-32 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место в щите глубиной не менее 40 мм. Клеммы имеют скругленную форму с насечками — обеспечивают плотный контакт даже при многожильных проводах. Зажимы двухпозиционные: можно закрепить выключатель как с передней, так и с задней стороны рейки. Для подключения используйте провода сечением до 25 мм². Нейтраль (N) обязательно подключается через соответствующий зажим — игнорирование этого требует отказа от защиты.

Безопасность и стандарты

АД-32 соответствует ГОСТ Р 51327-1-2010 (эквивалент МЭК 60898-2-2006). Сертифицирован для использования в условиях класса загрязнения 3 — то есть в местах с возможностью образования пылевых отложений и временной влажности. Категория перенапряжения III подтверждает применение в распределительных щитах, где возможны переходные процессы. Корпус выполнен из самозатухающего материала, что исключает распространение огня при внутреннем пробое. Класс защиты от поражения током — I (защитное заземление обязательное).

Преимущества

• Селективность — отключает только аварийную линию, не влияя на остальные группы
• Индикаторное окно показывает причину отключения: красный цвет — утечка, белый — перегрузка/КЗ
• Кнопка возврата позволяет легко сбросить состояние после срабатывания
• Панели для пломбирования клемм — позволяют запечатывать доступ к проводам, что важно для контролируемых объектов
• Углубления на корпусе улучшают теплоотвод, продлевая срок службы
• Электронная плата с защитой от импульсных помех — работает стабильно даже рядом с частотными преобразователями и сварочным оборудованием
• Монолитная лицевая панель — исключает возможность случайного открытия и повреждения внутренних элементов

Ограничения применения

• Не применяется в сетях постоянного тока — только для переменного тока 50 Гц
• Не защищает от постоянных утечек тока (DC) — для таких задач нужны устройства типа A или B
• IP20 не обеспечивает защиту от брызг и пыли — нельзя устанавливать во влажных или пыльных открытых зонах без дополнительной защиты (например, в герметичном боксе)
• Не рекомендуется для питания мощных трехфазных двигателей — нужен трёхполюсный аналог
• При использовании в системах TN-C (объединённый PEN-провод) защита теряет смысл — необходимо переходить на TN-S

Примеры использования

• Защита розеточных групп в ванной комнате и кухне
• Щитовая группа для холодильного оборудования в торговом зале
• Питание станков с асинхронными двигателями в цеху
• Осветительные цепи в подвальных помещениях с высокой влажностью
• Обеспечение селективной защиты в многоэтажных жилых домах — чтобы при утечке в одной квартире не отключались соседние

Практические советы

• Проверяйте соответствие сечения провода — слишком тонкий провод вызовет нагрев, слишком толстый — плохо войдет в клемму
• После монтажа всегда проверяйте тестовой кнопкой “T” — она имитирует утечку и должна вызвать отключение
• При установке в щит с несколькими дифавтоматами соблюдайте координацию: верхний — с более высоким током утечки (например, 300 мА), нижний — 100 мА
• Не используйте АД-32 как обычный автомат — он не предназначена для частого ручного включения/выключения
• Пломбируйте клеммы при обслуживании объектов с нормативными требованиями к целостности электроустановок
• При работе в условиях низких температур (-25 °C) давайте устройству адаптироваться к температуре перед первым включением
