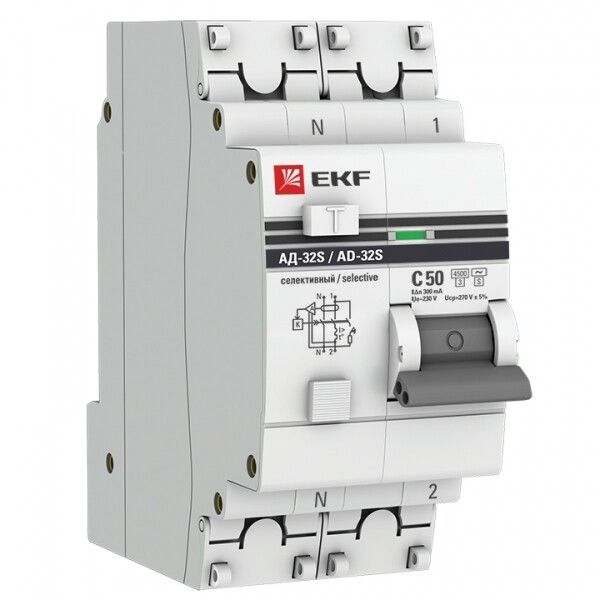

Выключатель автоматический дифференциального тока АД-32 (селективный) 1п+N 50A C 300мА тип AC PROxima | DA32-50-300S-pro EKF (замена - D63N26ES50C30

Автоматический выключатель дифференциального тока АД-32 от EKF PROxima сочетает защиту от перегрузок, коротких замыканий и утечек тока. Этот аппарат предназначен для обеспечения безопасности людей и оборудования в бытовых и промышленных сетях переменного тока. Артикул da32-50-300s-pro соответствует модели с номиналом 50 А и чувствительностью 300 мА.

Назначение и область применения

АД-32 используется для защиты электрических цепей от опасных утечек тока, которые могут вызвать поражение человека электричеством, а также от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется там, где требуется селективная защита — то есть когда важно, чтобы при аварии отключилась только поврежденная ветвь, а не весь щит.

Технические характеристики

• Номинальный ток: 50 А — позволяет защищать мощные нагрузки, такие как нагревательные приборы, насосы, оборудование до 11 кВт в однофазной сети.
• Дифференциальный ток: 300 мА — срабатывает при утечке выше этого значения, что обеспечивает защиту от возгораний, но не предназначено для защиты людей (для этого нужны 30 мА).
• Тип тока утечки: AC — реагирует только на переменный ток утечки, не срабатывает на постоянный или импульсный (например, от выпрямителей).
• Количество полюсов: 1+N — отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе после отключения.
• Номинальная отключающая способность: 4,5 кА — способен безопасно прерывать ток короткого замыкания до этой величины.
• Характеристика срабатывания: C — оптимальна для смешанных нагрузок с высокими пусковыми токами (электродвигатели, компрессоры, светильники с ЭПРА).
• Класс токоограничения: 3 — обеспечивает минимальную энергию прохождения тока КЗ, снижая тепловую нагрузку на провода и оборудование.
• Номинальное напряжение: 230 В / 50 Гц — рассчитан на стандартную сеть РФ и стран СНГ.
• Степень защиты: IP20 — защищен от прикосновения к токоведущим частям, но не от воды и пыли; требует установки внутри закрытого щита.
• Рабочий диапазон температур: -40…+50 °C — работает даже в холодных помещениях (например, на открытых площадках или в неотапливаемых ангарах).
• Ширина по модулям: 2 — занимает два стандартных модуля на DIN-рейке, легко встраивается в существующие щиты.
• Глубина монтажа: 40 мм — требует достаточного внутреннего объема щита для свободного доступа к клеммам.
• Площадь сечения проводов: 0–25 мм² — совместим с медными проводами любого распространенного сечения.
• Напряжение изоляции: 500 В — гарантирует безопасную работу при нормальных условиях.
• Импульсное выдерживаемое напряжение: 6 кВ — устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски).
• Категория перенапряжения: III — допустимо применение в распределительных системах II уровня (например, на входе в квартиру или на этажном щите).
• Степень загрязнения: 3 — рассчитан на использование в помещениях с повышенным уровнем пыли и влаги (производственные цеха, гаражи).
• Климатическое исполнение: УХЛ4 — адаптирован для работы в регионах с умеренным и холодным климатом.

Совместимость и монтаж

АД-32 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно зафиксировать аппарат двумя защелками на задней части корпуса — они обеспечивают прочное крепление даже при вибрациях. Клеммы имеют скругленную форму с насечками, что предотвращает проскальзывание проводов при затяжке. Обязательно использовать провода сечением до 25 мм² и плотно затягивать болты — слабый контакт может вызвать перегрев. Ноль и фаза должны быть подключены строго согласно маркировке на корпусе. Отключение нулевого провода делает устройство подходящим для систем TN-C-S и TT, где требуется полное отключение всех проводников.

Безопасность и стандарты

АД-32 соответствует требованиям ГОСТ Р 51327-1-2010 (эквивалент МЭК 60898-2-2006), что подтверждает соответствие европейским и российским нормам безопасности. Корпус изготовлен из самозатухающего материала, который не поддерживает горение. Все элементы конструкции прошли тестирование на ударную прочность, термостойкость и долговечность. Сертифицирован для использования в системах с классом перенапряжения III и степенью загрязнения 3.

Преимущества

• Селективность — возможность координирования с другими устройствами в многоступенчатой системе защиты, минимизируя массовые отключения.
• Индикаторное окно — четко показывает причину отключения: красный цвет — утечка тока, белый — перегрузка/короткое замыкание.
• Кнопка возврата — позволяет вручную вернуть рычаг в положение «вкл» после срабатывания от утечки, не требуя полного отключения питания.
• Панели для пломбировки — позволяют запечатать клеммы, исключая несанкционированный доступ и повышая безопасность обслуживания.
• Охлаждающие углубления на корпусе — снижают рабочую температуру при длительной нагрузке, продлевая срок службы.
• Электронная плата с защитой от импульсных помех — устойчив к колебаниям в сети, характерным для старых объектов или мест с большим числом преобразователей.
• Монолитная передняя панель — исключает попадание пыли и влаги внутрь механизма, увеличивает надежность.

Ограничения применения

• Не подходит для защиты от постоянного тока утечки — не сработает при наличии выпрямителей, LED-драйверов или солнечных инверторов.
• 300 мА недостаточно для защиты людей — для ванных комнат, детских помещений и других зон повышенной опасности необходимо использовать устройства с 30 мА.
• IP20 требует обязательной установки в закрытом металлическом или пластиковом щите — нельзя использовать на открытом воздухе или во влажных помещениях без дополнительной защиты.
• Не рекомендован для цепей с высоким уровнем гармонических искажений (более 10%) — возможны ложные срабатывания.
• Не предназначен для частого включения/выключения — не является обычным рубильником.

Примеры использования

• Защита группы розеток в кухне или мастерской с мощными инструментами (дрель, шлифмашина, сварочный аппарат).
• Щит на этаже многоквартирного дома — вместо нескольких УЗО + автоматов, один АД-32 упрощает сборку и экономит место.
• Подключение электрокотла, теплого пола или системы вентиляции в промышленном цеху.
• Обеспечение селективной защиты в распределительном щите предприятия — при отказе одного потребителя не отключаются остальные.

Практические советы

• Выбирая между 30 мА и 300 мА — используйте 30 мА для точек контакта с человеком (розетки, ванные), а 300 мА — для групповой защиты оборудования и противопожарной защиты.
• Проверяйте правильность подключения фазы и нуля перед первым включением — неверное подсоединение может сделать защиту некорректной.
• После установки обязательно нажмите кнопку «Тест» — она проверяет работоспособность дифференциальной части. Должно произойти отключение.
• При использовании в холодных условиях (ниже -20 °C) давайте устройству прогреться до рабочей температуры перед включением нагрузки.
• Не забудьте оставить свободное пространство вокруг аппарата — особенно если он установлен рядом с другим автоматом — это важно для теплоотвода.
• При необходимости замены — всегда используйте оригинальные комплектующие и соблюдайте момент затяжки клемм (не более 2,5 Н·м).
