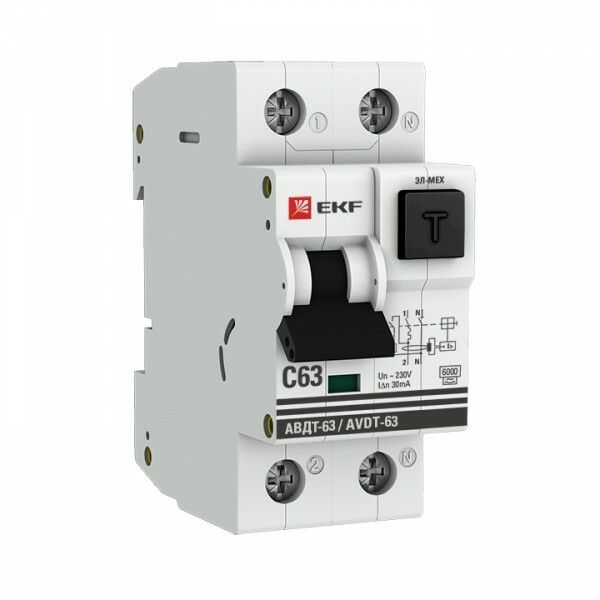

Выключатель автоматический дифференциального тока C 63А 30мА тип A 6кА АВДТ-63 (электрон.) PROxima EKF DA63-63-30

Автоматический выключатель дифференциального тока АВДТ-63 от EKF PROxima сочетает в себе функции защиты от тока утечки и перегрузки/короткого замыкания. Это устройство предназначено для обеспечения безопасности в бытовых и промышленных сетях 230 В, работает в составе распределительного щита на DIN-рейке и соответствует требованиям ГОСТ Р 50345-2010. Артикул da63-63-30 указывает на конкретную модификацию с номиналом 63 А и чувствительностью 30 мА.

Назначение и область применения

АВДТ-63 используется для защиты людей от поражения электрическим током при утечках на землю, а также для предотвращения повреждений оборудования при перегрузках и коротких замыканиях. Подходит для установки в жилых домах, офисах, производственных помещениях и объектах инфраструктуры. Особенно эффективен там, где есть оборудование с переменным током и возможными импульсными утечками - например, частотные преобразователи, компьютеры, сварочные аппараты, системы освещения с LED-драйверами.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может пропускать без срабатывания
• Дифференциальный ток: 30 мА - порог срабатывания при утечке на землю; обеспечивает защиту человека от поражения током
• Тип тока утечки: A - реагирует на переменный ток утечки и импульсный постоянный (например, от выпрямителей в технике)
• Номинальная отключающая способность: 6 кА - максимальный ток КЗ, который устройство может безопасно отключить
• Количество полюсов: 1+N - отключаются фаза и ноль одновременно, ноль не проходит через тепловой/электромагнитный расцепитель
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (освещение, насосы, двигатели до 5 кВт)
• Номинальное напряжение: 230 В - рассчитан на однофазные сети 220–240 В
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски)
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Модульная ширина: 2 модуля - занимает два места на DIN-рейке (стандарт 17,5 мм на модуль)
• Сечение проводника: 0…25 мм2 - позволяет подключать медные и алюминиевые провода
• Рабочая температура: -25 … +50 C - допустимый диапазон для помещений с контролируемым микроклиматом
• Потери мощности: 4,5 Вт - энергопотребление самого аппарата при работе, влияет на нагрев в плотных щитах
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижает термические и механические воздействия на сеть
• Категория перенапряжения: III - предназначен для установки в распределительных цепях вторичного уровня (не на входе)
• Сфера применения: бытовые и промышленные объекты
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях повышенной влажности и колебаний температур, характерных для неотапливаемых помещений
• Гарантийный срок: 84 месяца - длительная гарантия, подтверждает качество сборки и материалов

Совместимость и монтаж

АВДТ-63 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется с помощью фиксирующего защёлкивающего механизма - достаточно вставить устройство в рейку и нажать до щелчка. Для подключения используются винтовые зажимы, рассчитанные на провода сечением от 0,5 до 25 мм2. Разрешена коммутация как медных, так и алюминиевых проводников, однако перед затяжкой необходимо использовать специальные наконечники для алюминия. Нулевой проводник подключается к клемме N, фазный - к L. Оба провода должны быть отключены при монтаже. Устройство не требует внешнего питания - полностью электромеханическое, что делает его работоспособным даже при отсутствии напряжения в сети.

Безопасность и стандарты

АВДТ-63 соответствует ГОСТ Р 50345-2010 (эквивалент МЭК 60898-2-2006), что подтверждает соответствие европейским нормам безопасности. Тип A обеспечивает защиту от всех видов токов утечки, включая импульсные, возникающие в современной электронике. Класс токоограничения 3 и категория перенапряжения III обеспечивают надёжную работу в условиях нестабильной сети. Отличие от электронных аналогов - отсутствие зависимости от внешнего питания: при аварийном отключении электроэнергии устройство всё равно сработает при утечке.

Преимущества

• Электромеханическая конструкция - отказоустойчивость при сбоях в питании и перепадах напряжения
• Защита типа A - актуальна для современного оборудования с импульсными источниками питания (LED, инверторы, зарядки)
• Широкий диапазон сечений проводов - универсальность при использовании старой и новой проводки
• Высокая отключающая способность (6 кА) - подходит для мест с высокой потенциальной энергией КЗ
• Долгий срок гарантии (7 лет) - показатель качества производства и долговечности
• Функция отключения нуля - исключает опасность сохранения потенциала на оборудовании после срабатывания

Ограничения применения

• Не применяется в трёхфазных системах - только для однофазных цепей 230 В
• IP20 не допускает установку во влажных или открытых помещениях - требуется герметичный щит
• Не рекомендован для цепей с постоянным током утечки выше 6 мА (например, некоторые системы освещения с драйверами)
• Не подходит для защиты цепей с очень большими пусковыми токами (>5×Iн) - лучше выбрать тип D
• Не имеет встроенной защиты от перенапряжения - в отличие от электронных версий, такие как АВДТ-63М

Примеры использования

• Щитовая группа на кухне - защита розеток для плиты, кофе-машины, микроволновки
• Оборудование мастерской - станки с ЧПУ, точильные круги, сварочные аппараты
• Осветительные цепи с LED-лампами - особенно важен тип A из-за импульсных утечек в драйверах
• Подвалы и гаражи - где возможно повреждение изоляции проводов из-за сырости
• Жилые дома с устаревшей проводкой - когда нужна комплексная защита от утечек и перегрузок

Практические советы

• Перед установкой проверьте, чтобы нулевой проводник был правильно подключен к клемме N - неверное подключение приведёт к некорректной работе
• При подключении алюминиевых проводов используйте медно-алюминиевые наконечники и равномерно затягивайте винты - алюминий деформируется при перетяге
• Не устанавливайте более одного АВДТ-63 на одну группу потребителей - это усложняет поиск причины срабатывания
• Проверяйте работоспособность кнопкой “T” ежемесячно - тестирование не требует отключения питания
• Учитывайте глубину монтажа (45 мм): при установке в тонком щите убедитесь, что механизм свободно перемещается
• Если в цепи много электроники - выбирайте именно тип A, а не AC, чтобы избежать ложных срабатываний
