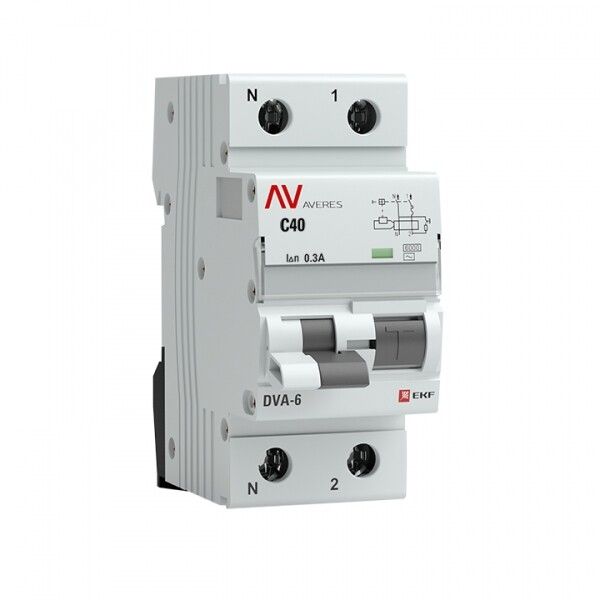

Автоматический выключатель дифференциального тока DVA-6 1P+N 40А (C) 100мА (AC) 6кА AVERES - rcbo6-1pn-40C-100-ac-av EKF

Автоматический выключатель дифференциального тока DVA-6 1P+N 40А (C) 100мА (AC) 6кА от EKF предназначен для защиты людей и оборудования от поражения током утечки, перегрузки и короткого замыкания. Устройство сочетает функции обычного автомата и УЗО, что делает его компактным решением для бытовых и промышленных сетей. Серия DVA-6 от AVERES отличается наглядной индикацией причины срабатывания и надежностью в условиях повышенной влажности и запыленности.

Назначение и область применения

DVA-6 1P+N 40А (C) 100мА (AC) 6кА защищает однофазные цепи переменного тока от:

• токов утечки — при контакте человека с токоведущими частями (порог 100 мА);
• перегрузок — когда нагрузка превышает допустимую длительно;
• коротких замыканий — при внезапном росте тока выше нормы.

Подходит для установки в распределительных щитках жилых домов, офисов, производственных помещений, мастерских и объектов с высокой плотностью электрооборудования. Применяется там, где требуется одновременная защита от всех трех видов аварийных ситуаций.

Технические характеристики

• Номинальный ток: 40 А — максимальный постоянный ток, который устройство может пропускать без срабатывания.
• Дифференциальный ток: 100 мА — чувствительность к утечкам; сработает при утечке ≥100 мА.
• Тип тока утечки: AC — реагирует только на переменный ток утечки (например, от поврежденной изоляции).
• Номинальное напряжение: 230 В — рассчитан на стандартную сеть 220–240 В.
• Количество полюсов: 1+N — размыкает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе.
• Отключающая способность: 6 кА — способен безопасно отключить цепь даже при сверхтоке до 6000 А.
• Характеристика срабатывания: C — подходит для нагрузок с пусковыми токами (электродвигатели, насосы, светильники с ЭПРА).
• Класс токоограничения: 3 — минимальное время срабатывания при КЗ, снижает тепловые повреждения.
• Номинальное напряжение изоляции: 500 В — гарантирует безопасную работу при колебаниях напряжения.
• Номинальное импульсное выдерживаемое напряжение: 6 кВ — устойчив к скачкам напряжения (молнии, коммутационные броски).
• Поперечное сечение провода: 0…25 мм² — позволяет подключать медные провода от 0,5 до 25 мм².
• Степень защиты IP20: предохраняет от случайного прикосновения к токоведущим частям, но не защищает от воды и пыли.
• Ширина: 2 модуля — занимает два места на DIN-рейке (стандарт 17,5 мм на модуль).
• Рабочая температура: -25...+50 °C — работает в холодных помещениях и жарких цехах.
• Частота: 50 Гц — совместим с сетью России и стран СНГ.
• Гарантия: 10 лет (120 месяцев) — один из самых длинных сроков в классе.

Совместимость и монтаж

DVA-6 1P+N 40А (C) 100мА (AC) 6кА монтируется на стандартную DIN-рейку типа TS35. Для установки требуются:

• свободное место шириной 35 мм (2 модуля);
• провода сечением 0,5–25 мм² — зажимы поддерживают как однопроволочные, так и многожильные;
• правильное подключение: фаза — вход L, выход L — к нагрузке; ноль — вход N, выход N — к нагрузке.

Обязательно соблюдать полярность: ноль должен проходить через аппарат. Нельзя использовать в цепях с постоянным током или с импульсными токами утечки (DC). Подключение выполняется после отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60898 и российскому ГОСТ Р 51327.1-2010 (эквивалент МЭК 61009-1-2006). Это означает, что DVA-6 прошел сертификацию на соответствие требованиям безопасности, надежности и долговечности. Категория перенапряжения 3 подтверждает возможность работы в местах с высоким уровнем электромагнитных помех — например, рядом со сварочными аппаратами или частотными преобразователями.

Преимущества

• Индикация причины срабатывания: при срабатывании от утечки опускаются обе части рычага, при перегрузке/КЗ — только одна. Это экономит время при диагностике.
• Функция принудительного сброса: перед повторным включением необходимо полностью опустить рычаг вниз, чтобы снять внутреннюю блокировку — предотвращает случайное включение при неполной устранении неисправности.
• Высокая механическая прочность корпуса и качественные контактные группы обеспечивают более 10 000 операций включения/выключения.
• Срок службы 10 лет — благодаря использованию материалов, устойчивых к старению и коррозии.

Ограничения применения

• Не применяется в цепях постоянного тока (DC) — только для переменного тока (AC).
• Не защищает от постоянных токов утечки (например, от неисправных выпрямителей или LED-драйверов с DC-компонентами).
• IP20 не обеспечивает защиту от влаги — нельзя устанавливать во влажных помещениях без дополнительной защиты (ящики, крышки).
• Не рекомендован для цепей с высоким коэффициентом гармоник (более 10%) — возможны ложные срабатывания.
• Не подходит для защиты цепей с несколькими параллельными ответвлениями без согласования с другими УЗО — может возникнуть селективность.

Примеры использования

• Защита розеточных групп в ванной комнате, кухне, гараже — где есть риск контакта с водой.
• Щитовая на этаже многоэтажного дома — вместо двух отдельных устройств (автомат + УЗО) используется один компактный DVA-6.
• Цепи питания станков, насосов, вентиляторов в цехах — характеризуется пусковыми токами, которые не вызывают ложного срабатывания благодаря характеристике C.
• Освещение с люминесцентными и LED-светильниками — если они не создают значительных токов утечки постоянного тока.

Практические советы

• Проверяйте состояние аппарата ежемесячно кнопкой “T” — она моделирует утечку и должна вызывать отключение.
• При установке в щите с несколькими DVA-6 следите, чтобы нулевые провода не были объединены после устройства — это нарушит работу.
• Выбирая сечение провода, ориентируйтесь на максимум 25 мм² — большие провода не войдут в зажимы.
• Если устройство часто срабатывает — проверьте изоляцию кабелей, наличие поврежденных приборов и правильность подключения нуля.
• Для систем с высокой вероятностью утечек (бассейны, баня) лучше выбрать 30 мА — здесь 100 мА недостаточно чувствителен для защиты жизни.
