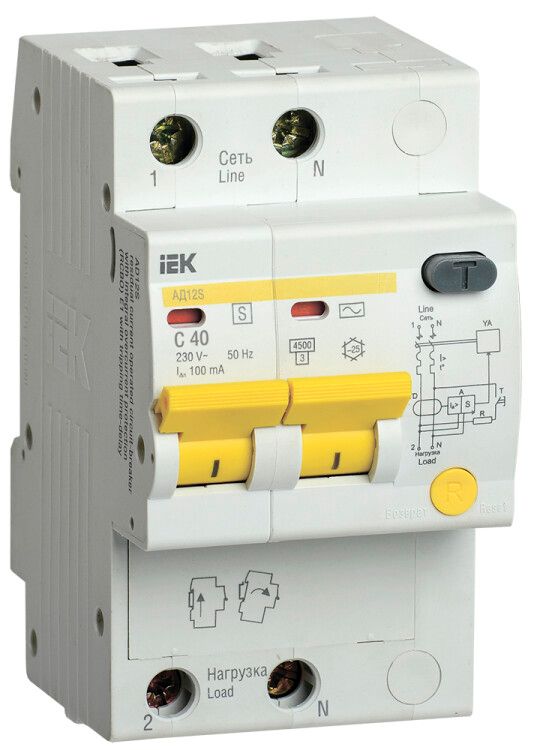

Выключатель автоматический дифференциального тока селективный 2п 40А 100мА тип AC АД12S KARAT IEK MAD13-2-040-C-100

Автоматический выключатель дифференциального тока АД12S от IEK (ИЭК) с артикулом mad13-2-040-c-100 сочетает функции защиты от утечек тока, перегрузок и коротких замыканий в одном устройстве. Подходит для установки на DIN-рейку в щитах жилых, общественных и промышленных объектах.

Назначение и область применения

АД12S предназначен для обеспечения безопасности людей и оборудования за счёт быстрого отключения цепи при появлении опасного тока утечки. Устройство применяется там, где требуется повышенная защита от поражения электрическим током - в ванных комнатах, кухнях, детских помещениях, на производственных участках с высокой влажностью или металлическими поверхностями. Также используется в системах, требующих селективной защиты: когда необходимо, чтобы отключился только аварийный участок, а не весь щит.

Технические характеристики

• Номинальный ток: 40 А - позволяет подключать нагрузку до 8–9 кВт при 230 В
• Дифференциальный ток утечки: 100 мА - чувствителен к утечкам выше этого значения, что соответствует требованиям для групповых линий
• Тип тока утечки: AC - реагирует на переменный ток утечки (типичен для бытовой и промышленной техники)
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть
• Количество полюсов: 2 - коммутируются фаза и ноль одновременно
• Номинальная отключающая способность: 4,5 кА - выдерживает токи КЗ до этой величины
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами (электродвигатели, насосы, компрессоры)
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Рабочая частота: 50 Гц - совместим с сетью в России и странах СНГ
• Ширина: 3 модуля (54 мм) - занимает минимум места в щите
• Коммутируемый нейтраль: да - нулевой провод размыкается при отключении, повышает безопасность
• Индикация: есть - красный флажок показывает, что отключение произошло именно из-за утечки тока
• Тип расцепителей: электромагнитный + тепловой - защита от КЗ и перегрузки в одной конструкции
• Селективность: да - имеет задержку срабатывания, что позволяет координировать работу с другими УЗО/АВ в цепи

Совместимость и монтаж

АД12S монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть устройство на рейке - никаких дополнительных креплений не требуется. Подключение осуществляется через верхние и нижние зажимы: вход - сверху, выход - снизу. Нейтральный провод обязательно подключается к клемме N, указанной на корпусе. Устройство совместимо с автоматическими выключателями серии ВА47-29, так как использует те же механизмы коммутации. Не рекомендуется использовать с постоянным током или в сетях с импульсными помехами - возможны ложные срабатывания.

Безопасность и стандарты

АД12S соответствует требованиям ГОСТ Р 51326.1 и МЭК 61009-1 для устройств защитного отключения. Применение устройства снижает риск поражения электрическим током и предотвращает возгорание из-за утечек. Индикация срабатывания позволяет отличить причину отключения - утечка или перегрузка - что ускоряет диагностику. Селективность обеспечивает соответствие нормам по координации защиты в многоуровневых системах.

Преимущества

• Объединяет три функции - УЗО, автомат и селективность - в одном устройстве, экономя место в щите
• Красный индикатор сразу указывает на причину отключения - утечка, а не перегрузка
• Селективность исключает массовые отключения при аварии на одной линии
• Коммутируемый ноль повышает уровень безопасности при обслуживании
• Установка на DIN-рейку и стандартная ширина позволяют легко заменить аналоги

Ограничения применения

• Не подходит для сетей с постоянным током (DC) - работает только с переменным (AC)
• IP20 не допускает установку во влажных местах вне щита - обязательна герметизация щита
• Не рекомендован для цепей с высоким уровнем электромагнитных помех (например, рядом с частотными преобразователями)
• 100 мА - недостаточно для защиты человека в ванной комнате; для таких зон нужен 30 мА
• Не является заменой для основного УЗО вводного - в больших системах требуется двухуровневая схема

Примеры использования

• Защита группы розеток на кухне с плитой, микроволновкой и холодильником
• Линия питания насоса в системе водоснабжения
• Щитовая группа для станков с асинхронными двигателями
• Подключение к вводному УЗО 300 мА - образует селективную пару: вводной отключится только при серьёзной аварии, а АД12S - при локальной утечке

Практические советы

• Перед первым запуском нажмите кнопку «Тест» - проверьте, что устройство отключается
• При установке соблюдайте полярность: L и N должны быть подключены точно по меткам
• Если устройство часто срабатывает - проверьте изоляцию проводов и состояние подключённой техники
• Для защиты человека в ванной или бассейне - используйте отдельное УЗО на 30 мА перед АД12S
• При проектировании щита учтите, что 3 модуля занимают значительное место - планируйте свободу для будущего расширения
• АД12S - часть серии KARAT от IEK, поэтому все элементы системы совместимы между собой
