Выключатель дифференциальный (УЗО) ВД1-63S 2п 25А 300мА тип AC | MDV12-2-025-300 IEK

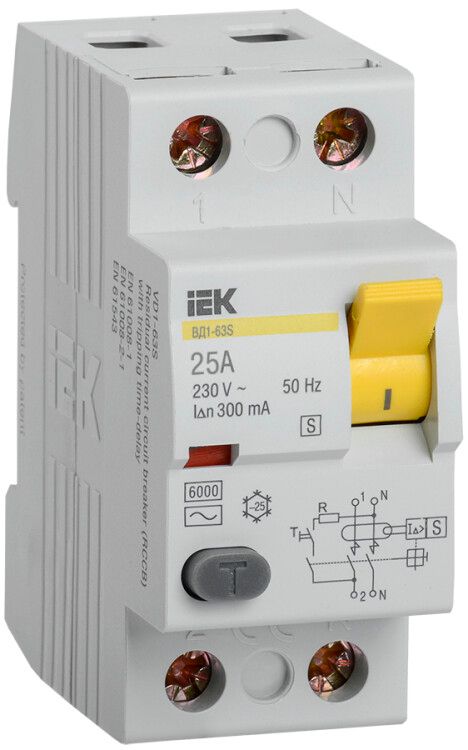

Выключатель дифференциального тока (УЗО) 2-полюсный 25А 300мА тип AC/ACS серия ВД1-63S от IEK предназначен для защиты людей и оборудования от поражения электрическим током при утечке тока в цепи. Устройство работает в однофазных и трёхфазных сетях, обеспечивает селективное отключение с выдержкой времени и монтируется на DIN-рейку. Артикул mdv12-2-025-300 соответствует серии ВД1-63S.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2-полюсный 25А 300мА тип AC/ACS серия ВД1-63S защищает от поражения током при утечке более 300 мА. Он не защищает от перегрузок и коротких замыканий — эти задачи решают автоматические выключатели. Применяется в системах электроснабжения с переменным током частотой 50 Гц, где требуется селективная защита: жилые дома, офисы, производственные помещения, строительные площадки. Подходит для установки в щитовые шкафы с DIN-рейкой.

Технические характеристики

• Номинальный ток: 25 А — максимальный постоянный ток, который устройство может проводить без повреждений;
• Дифференциальный ток утечки: 300 мА (0,3 А) — порог срабатывания при появлении тока утечки;
• Тип тока утечки: AC — реагирует на синусоидальные переменные токи утечки (стандартный тип для бытовых и промышленных сетей);
• Номинальное напряжение: 230 В — рассчитан на работу в однофазной сети 230 В, совместим с сетями до 400 В;
• Количество полюсов: 2 — отключает фазу и ноль одновременно;
• Отключающая способность при КЗ: 6 кА — способен безопасно прервать ток короткого замыкания до 6000 А;
• Устойчивость к импульсному току: 0,25 кА — выдерживает кратковременные скачки тока, например, от грозовых разрядов;
• Способ монтажа: DIN-рейка — устанавливается на стандартную рейку шириной 35 мм;
• Модульная ширина: 2 модуля — занимает место 17,5 мм в щите;
• Глубина монтажа: 74 мм — требует свободного пространства за щитом;
• Кратковременная задержка срабатывания: да — имеет выдержку времени перед отключением, что предотвращает ложные срабатывания при кратковременных утечках;
• Степень защиты: IP20 — защищён от прикосновения пальцами, но не от пыли и влаги — устанавливается внутри закрытых щитов;
• Частота: 50 Гц — только для сетей с промышленной частотой;
• Максимальное сечение кабеля: 50 мм² — позволяет подключать мощные провода;
• Срок службы: 15 лет — при соблюдении условий эксплуатации;
• Климатическое исполнение: УХЛ4 — допускает работу при температуре от −40°C до +40°C и повышенной влажности;
• Сертифицирован по: ГОСТ Р 51326.1, ГОСТ Р 51326.2, ТУ 3421-034-18461115-2009.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2-полюсный 25А 300мА тип AC/ACS серия ВД1-63S совместим со всеми стандартными DIN-рейками и щитами, соответствующими ГОСТ. Монтаж выполняется в щитовой камере с достаточным зазором за устройством (не менее 74 мм). Для правильного подключения важно:

• Фаза и ноль должны проходить через УЗО — нельзя использовать его как обычный рубильник;
• Не подключать заземление к выходу УЗО — это вызывает ложные срабатывания;
• Подключать кабели сечением до 50 мм² — при большем сечении потребуется переходник или клемма;
• Обязательно проверять полярность входа/выхода — хотя УЗО не чувствителен к направлению тока, рекомендовано следовать маркировке на корпусе.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2, которые регламентируют безопасность УЗО в бытовых и промышленных условиях. Сертификаты подтверждают соответствие нормам по отключению при утечке, механической прочности и термической стойкости. Выдерживает импульсы тока до 0,25 кА, что делает его устойчивым к внешним помехам, таким как грозовые разряды. IP20 исключает использование вне закрытых щитов — открытый монтаж запрещён.

Преимущества

• Селективная защита с выдержкой времени — снижает вероятность аварийного отключения всей цепи при одном утечном участке;
• Высокая отключающая способность (6 кА) — надёжно работает даже при серьёзных КЗ;
• Широкий диапазон рабочих температур (УХЛ4) — подходит для холодных помещений и неотапливаемых щитовых;
• Поддержка больших сечений кабелей (до 50 мм²) — удобен для промышленных и крупных объектов;
• Долгий срок службы (15 лет) — снижает затраты на обслуживание и замену.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий — обязательно сочетать с автоматическим выключателем;
• Только для переменного тока (AC) — не применяется в цепях постоянного тока или с высоким содержанием постоянной составляющей;
• IP20 — нельзя устанавливать во влажных местах (ванная, бассейн, улица) — нужен УЗО с IP44+;
• Не подходит для цепей с частыми импульсными нагрузками (например, сварочные аппараты без фильтров) — возможны ложные срабатывания;
• Требует точного подбора по номинальному току — не следует применять вместо 16 А УЗО в цепи с 32 А автоматом.

Примеры использования

• Защита группы розеток в квартире, особенно на кухне и в ванной;
• Щитовая на производстве для группового отключения при утечке в станках;
• Временные электроустановки на стройплощадках — совмещается с автоматами серии KARAT;
• Цепи освещения в административных зданиях, где важна селективность;
• Системы питания насосов, вентиляторов, компрессоров — предотвращает аварии из-за изоляционных пробоев.

Практические советы

• Выбирая УЗО, всегда проверяйте, чтобы номинальный ток (25 А) был равен или меньше автомата перед ним — иначе будет перегрузка;
• При использовании нескольких УЗО в одной цепи — используйте селективные модели (как ВД1-63S) для избежания массового отключения;
• Проверяйте работоспособность кнопкой “Т” ежемесячно — это гарантирует сохранение защиты;
• Не экономьте на месте установки — обеспечьте доступ к устройству для тестирования и замены;
• Для сложных систем с несколькими контурами — лучше использовать двухступенчатую схему: основной УЗО 300 мА на вводе и 30 мА на ответвлениях.
