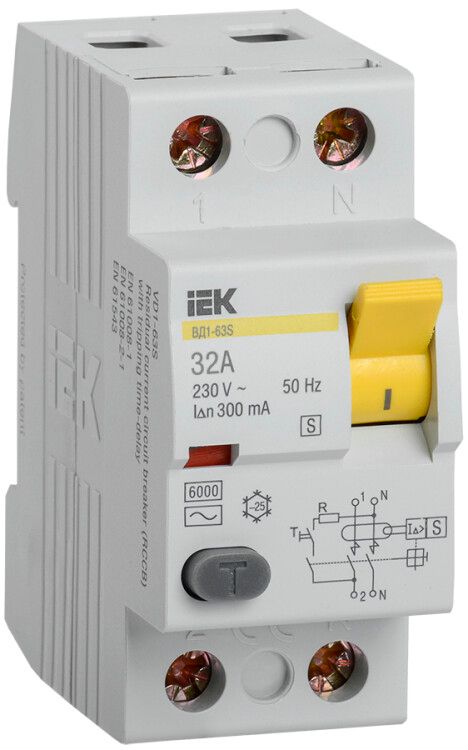

Выключатель дифференциальный тока (УЗО) ВД1-63S 2Р 32А 300м(Электромеханическое) - MDV12-2-032-300 IEK

Выключатель дифференциального тока (УЗО) 2 полюса 32А 300мА тип AC/ACS серия ВД1-63S от IEK предназначен для защиты людей и оборудования от поражения электрическим током при утечке тока в цепи. Этот УЗО применяется в бытовых, общественных и промышленных сетях переменного тока, обеспечивает надёжную работу при наличии импульсных помех и совместим с DIN-рейкой. Артикул mdv12-2-032-300 соответствует серии ВД1-63S.

Назначение и область применения

УЗО ВД1-63S защищает от поражения током при утечке более 300 мА. Он не защищает от перегрузок и коротких замыканий — эти задачи решают автоматические выключатели. Применяется в однофазных и трёхфазных сетях до 400 В. Подходит для установки в щитах жилых домов, офисов, торговых центров, производственных участков и временных стройплощадок. Особенно эффективен там, где есть риск утечки через изоляцию, заземление или повреждённые провода — например, в ванных комнатах, кухнях, на открытых площадках.

Технические характеристики

• Номинальный ток: 32 А — максимальный постоянный ток, который устройство может пропускать без срабатывания
• Дифференциальный ток утечки: 300 мА (0,3 А) — порог, при котором УЗО отключается
• Тип чувствительности: AC — реагирует на синусоидальные переменные токи утечки (стандартный тип для большинства бытовых приборов)
• Номинальное напряжение: 230 В — рассчитан на однофазную сеть 220–240 В
• Количество полюсов: 2 — контролирует фазу и ноль одновременно
• Отключающая способность при КЗ: 6 кА — выдерживает кратковременные скачки тока до 6000 А
• Устойчивость к импульсному току: 0,25 кА — работает даже при кратковременных выбросах (например, после грозы)
• Частота: 50 Гц — для стандартной сети России и стран СНГ
• Модульная ширина: 2 модуля — занимает 36 мм в щите
• Глубина монтажа: 74 мм — требует достаточного места внутри корпуса
• Максимальное сечение кабеля: 50 мм² — позволяет подключить мощные линии
• Степень защиты: IP20 — защищён от прикосновений пальцев, но не от воды и пыли; требуется установка в закрытый щит
• Срок службы: 15 лет — при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 — допускает работу при температуре от −40°C до +40°C и повышенной влажности
• Селективная защита: да — возможность координации с другими УЗО в многоуровневой системе
• Кратковременная задержка срабатывания: да — предотвращает ложные срабатывания при кратковременных импульсах
• Кратковременная задержка отключения: да — снижает вероятность отключения при пиковых нагрузках

Совместимость и монтаж

УЗО ВД1-63S монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки необходимо:

• Подключить фазу и ноль к входным клеммам (обозначены L и N); выходные клеммы идут к нагрузке
• Не путать вход и выход — неверное подключение может нарушить работу
• Обеспечить свободный доступ к кнопке «Тест» для регулярной проверки работоспособности
• Учесть глубину 74 мм — в компактных щитах может потребоваться увеличение размера корпуса
• Соединения должны быть затянуты моментом, соответствующим сечению кабеля до 50 мм²

Совместим с любыми автоматическими выключателями IEK серии KARAT и другими устройствами на DIN-рейке. Не требует внешнего питания — работает от энергии самой сети.

Безопасность и стандарты

УЗО ВД1-63S соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2, а также техническим условиям ТУ 3421-034-18461115-2009. Соответствие этим нормам гарантирует безопасность при использовании в жилых и промышленных условиях. Сертифицирован для работы в электрических сетях с частотой 50 Гц и напряжением до 400 В. Отличается высокой отказоустойчивостью благодаря двойной задержке срабатывания — снижает количество ложных отключений.

Преимущества

• Функция селективности позволяет использовать УЗО в многоступенчатых системах без массового отключения всей сети
• Задержка срабатывания исключает ложные отключения при кратковременных импульсах (например, от стартеров двигателей)
• Высокая устойчивость к импульсным токам (0,25 кА) делает его подходящим для районов с нестабильной сетью или частыми грозами
• Широкий диапазон рабочих температур (УХЛ4) — подходит для холодных помещений и неотапливаемых щитовых
• Долгий срок службы — 15 лет — снижает необходимость частой замены
• Поддержка больших сечений кабелей (до 50 мм²) — удобно для мощных линий и групповой защиты

Ограничения применения

• Не защищает от перегрузок и коротких замыканий — обязательно сочетать с автоматическим выключателем
• Тип AC — не реагирует на постоянные токи утечки (например, от импульсных БП или светодиодных светильников с плохой фильтрацией); для таких случаев нужен тип A или B
• IP20 — нельзя устанавливать во влажных местах без герметичного бокса (например, на улице или в бане без дополнительной защиты)
• Не рекомендован для цепей с постоянными токами утечки выше 300 мА — будет постоянно отключаться
• Не подходит для сетей с частотой отличной от 50 Гц

Примеры использования

• Защита группы розеток в ванной комнате — предотвращает удар током при контакте с водой
• Щит на производстве: защита линии станка с металлообработкой, где возможна утечка через смазочные системы
• Временный щит на стройплощадке — надёжная защита электроинструментов при работе в сыром воздухе
• Распределительный щит многоквартирного дома — селективное УЗО на этаже, чтобы не отключать всю квартиру при одной утечке
• Автоматизация теплицы: защита насосов и освещения при высокой влажности

Практические советы

• Проверяйте УЗО ежемесячно кнопкой «Тест» — это обязательная процедура безопасности
• При установке в щит с несколькими УЗО используйте селективность: основное УЗО на входе — 300 мА, ответвления — 100 мА или 30 мА
• Если УЗО часто отключается — проверьте изоляцию проводов, состояние розеток и подключённых приборов
• Не соединяйте нулевой провод после УЗО с заземлением — это вызывает ложные срабатывания
• Для современных устройств с импульсными источниками питания (LED, компьютеры, зарядки) лучше выбрать УЗО типа A — ВД1-63S типа AC может не сработать
• При замене — убедитесь, что новый УЗО имеет ту же номинальную мощность (32 А) и тип (AC), иначе система может не работать корректно
