Независимый расцепитель ~24В | 422239 Legrand DPX3 630-1600

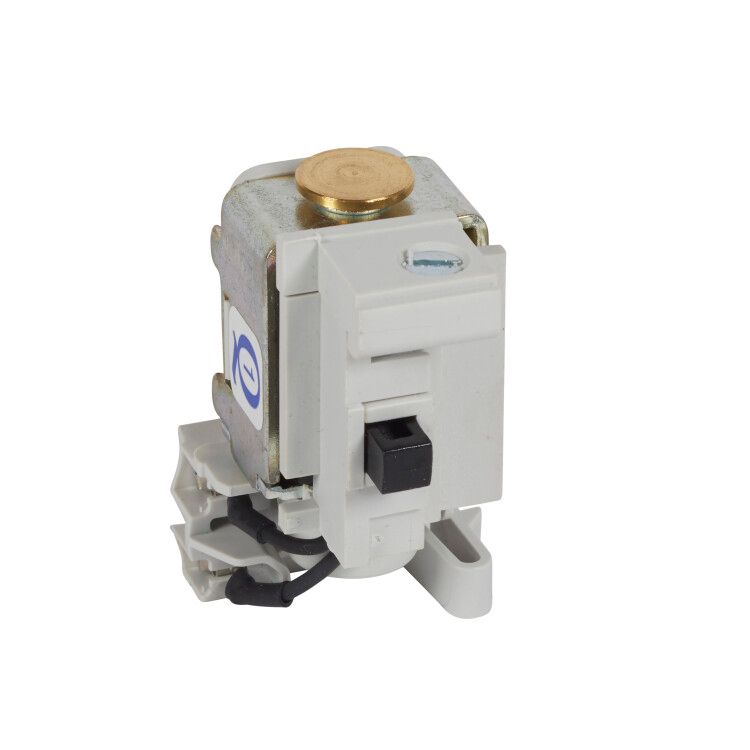

Расцепитель независимый 24В AC DPX3 630-1600 от Legrand - устройство для удалённого отключения автоматического выключателя серии DPX3 при подаче управляющего сигнала. Применяется в системах автоматизации, где требуется дистанционное управление питанием оборудования.

Назначение и область применения

Расцепитель независимый 24В AC DPX3 630-1600 предназначен для командного отключения автомата DPX3 при получении управляющего импульса на катушку. Он не контролирует ток нагрузки - лишь реагирует на сигнал управления. Подходит для установки в щитах автоматизированных производственных линий, системах безопасности, конвейерах, насосных станциях и других объектах, где важно отключить питание дистанционно или по алгоритму.

Технические характеристики

• Тип: Независимый расцепитель - работает автономно от тока нагрузки;
• Напряжение питания: 24 В переменного или постоянного тока (AC/DC);
• Номинальный ток катушки: 12 А - максимальный ток, который может безопасно коммутировать внутренний контакт;
• Имеет отключающую катушку - обеспечивает механическое отключение контактов автомата при подаче напряжения;
• Совместим с автоматическими выключателями серии DPX3 с номиналом 630–1600 А;
• Не требует внешнего источника питания - питается от управляющей цепи 24 В.

Совместимость и монтаж

Расцепитель независимый 24В AC DPX3 630-1600 устанавливается исключительно на автоматы серии DPX3 с рамой 630–1600 А. Монтируется на DIN-рейку рядом с выключателем и фиксируется защёлкой на передней части корпуса автомата. Для работы необходимо подключить две клеммы: L (фаза) и N (ноль) управляющей цепи 24 В AC/DC. Кабель сечением 0,5–2,5 мм2 допустим. Убедитесь, что напряжение на входе соответствует 24 В +-10%. Перед монтажом отключите питание всей цепи.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2 и IEC 60947-5-1 для аппаратов управления. Произведено компанией Legrand, соблюдающей требования EN 61439 для комплектных распределительных устройств. Не содержит опасных веществ согласно RoHS. Работает в температурном диапазоне от -25C до +60C.

Преимущества

• Поддерживает как переменный, так и постоянный ток управления - гибкость в проектировании;
• Высокая надёжность срабатывания благодаря проверенной конструкции катушки;
• Минимальная задержка срабатывания - менее 20 мс;
• Физически совмещён с конструкцией DPX3 - не требует модификаций шкафа;
• Закрытая конструкция снижает риск повреждения контактов.

Ограничения применения

• Не применяется для защиты от перегрузки или короткого замыкания - только для дистанционного отключения;
• Не совместим с автоматами вне серии DPX3 (например, DPX2, Masterpact, SACE);
• Не рассчитан на длительную подачу напряжения - используется только импульсом; при постоянной подаче возможен перегрев катушки;
• Не предназначена для работы в условиях повышенной влажности без дополнительной защиты IP выше IP54.

Примеры использования

• Автоматическое отключение конвейера при срабатывании датчика аварии;
• Отключение группы станков по команде из SCADA-системы;
• Экстренное отключение электрооборудования при пожарной тревоге;
• Логическая последовательность отключения в многоступенчатых системах питания.

Практические советы

• Проверьте соответствие номинала автомата DPX3: расцепитель работает только с моделями 630–1600 А;
• Избегайте длинных проводов от управляющего устройства - увеличивает потери напряжения и риск помех;
• При использовании в цепях с частыми срабатываниями (более 10 раз в час) рекомендуется контроль температуры катушки;
• Для систем с высокой важностью отказоустойчивости используйте резервный источник 24 В DC;
• Обязательно укажите артикул 422239 при заказе запчастей - он уникален для этой модели расцепителя.
