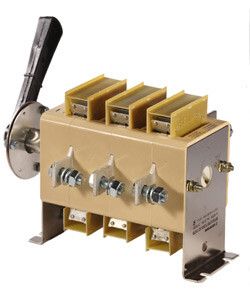

Электротехник ET010238 Выключатель-разъединитель ВР32-37 В 71250-32 УХЛ3 400А съемная боковая смещенная рукоятка 3п на два направления с дугогасительными камерами IP32

Выключатель-разъединитель ВР32-37 В 71250-32 УХЛ3 400А 3-х полюсный на два направления с дугогасительными камерами IP32 от бренда Электротехник предназначен для безопасного отключения и переключения силовых цепей в системах распределения электроэнергии. Его конструкция обеспечивает надёжную работу в условиях повышенной влажности и температурных колебаний, что делает его подходящим для промышленных объектов.

Назначение и область применения

Выключатель-разъединитель ВР32-37 В 71250-32 УХЛ3 используется для ручного отключения и включения электрических цепей при наличии нагрузки. Он применяется в качестве коммутационного аппарата в щитах распределения энергии, где требуется физическое размыкание цепи с визуальным контролем состояния. Подходит для установки на производствах, в цехах, на насосных станциях, в системах конвейеров и других местах, где есть необходимость в частом отключении оборудования.

Технические характеристики

• Номинальный ток: 400 А
• Число полюсов: 3
• Направление переключения: два (два положения - включение/отключение в двух направлениях)
• Максимальное рабочее напряжение: 660 В переменного тока, 440 В постоянного тока
• Степень защиты: IP32 - защита от предметов больше 2,5 мм и капель воды, падающих вертикально
• Исполнение: УХЛ3 - умеренный климат, для работы при температурах от −40 C до +40 C
• Наличие дугогасительных камер - обеспечивают гашение электрической дуги при отключении под нагрузкой
• Контактная система: ножевого типа с двойным видимым разрывом
• Токоведущие части: изготовлены из медного сплава марки М1

Совместимость и монтаж

Выключатель-разъединитель ВР32-37 В 71250-32 УХЛ3 монтируется на DIN-рейку или жесткую поверхность с помощью крепёжных отверстий, предусмотренных в корпусе. Для подключения используются болтовые зажимы - провода должны иметь сечение, соответствующее допустимой нагрузке 400 А. Обязательно соблюдать порядок подключения: входные клеммы - снизу, выходные - сверху, чтобы исключить риск самопроизвольного замыкания. Перед монтажом проверьте соответствие посадочных размеров и наличие свободного доступа к рукоятке для оперативного управления.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3–2019 (IEC 60947-3) для выключателей-разъединителей. Двойной видимый разрыв гарантирует полное отсутствие напряжения на отключённом участке цепи, что является обязательным условием для проведения техобслуживания. Контакты и корпус выполнены из негорючих материалов, снижающих риск возгорания при аварийных режимах. Дугогасительные камеры предотвращают повреждение контактов при отключении под нагрузкой, увеличивая срок службы.

Преимущества

• Двойной видимый разрыв - позволяет точно определить состояние цепи визуально, без дополнительных приборов
• Дугогасительные камеры - позволяют отключать цепь даже под нагрузкой, без риска повреждения контактов
• Контакты из меди М1 - обеспечивают минимальные потери и долговечность при больших токах
• Корпус из негорючего пластика - повышает пожарную безопасность
• Гибкая компоновка - возможность выбора направления рукоятки и расположения выводов

Ограничения применения

Выключатель-разъединитель ВР32-37 В 71250-32 УХЛ3 не предназначен для частых включений/отключений под максимальной нагрузкой - он не имеет автоматического механизма и рассчитан на ручную коммутацию не более 10–15 раз в час. Не используйте его в средах с агрессивными химическими веществами, паром или значительным количеством пыли - степень защиты IP32 недостаточна для таких условий. Также устройство не защищено от коротких замыканий; для этого необходимо применять дополнительно автоматические выключатели или предохранители.

Примеры использования

• Отключение питания станка перед техническим обслуживанием
• Переключение между основным и резервным источником питания в щите распределения
• Отсоединение конвейера для ремонта в пищевой промышленности
• Ручное управление питанием насосной группы в системе водоснабжения

Практические советы

• При выборе модели убедитесь, что количество направлений (два) соответствует вашей схеме управления - один вариант может быть неудобен для сложных схем
• Не затягивайте клеммы слишком сильно - это может деформировать медные контакты и вызвать нагрев
• Регулярно осматривайте контакты на окисление и следы дуги - особенно после многократных отключений под нагрузкой
• Для удобства эксплуатации можно использовать рукоятку с блокировкой - она предотвращает случайное включение при работе рядом
• Проверьте совпадение класса защиты IP32 с условиями окружающей среды - если есть риск попадания брызг сбоку, лучше выбрать модель с IP54
