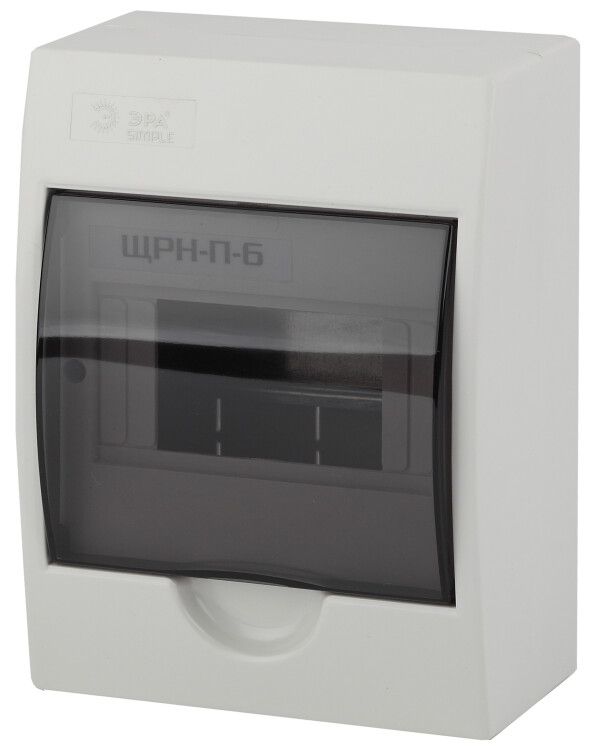

Корпус пластиковый навесной ЭРА SIMPLE ЩРН-П-06 IP41 прозрачная крышка белый - Б0041522

Бокс пластиковый навесной ЩРН-П-06 6 моделей, прозрачная крышка, белый, IP41 от ЭРА - это компактный распределительный корпус для монтажа шести модульных устройств на DIN-рейке. Подходит для установки в жилых домах, на объектах инфраструктуры и в промышленных помещениях с невысокими требованиями к защите от внешних воздействий.

Назначение и область применения

ЩРН-П-06 предназначен для сборки и защиты автоматических выключателей, УЗО, реле и других модульных устройств в электрических щитках. Корпус обеспечивает физическую защиту оборудования и снижает риск случайного контакта с токоведущими частями. Идеально подходит для внутренней установки в квартирах, офисах, гаражах, на дачах и в малых производственных помещениях. Не рекомендован для уличного использования или мест с высокой влажностью.

Технические характеристики

• Количество модулей DIN: 6 (стандартная ширина 54 мм)
• Степень защиты: IP41 - защита от твердых частиц крупнее 1 мм и вертикально падающих капель воды
• Материал корпуса: самозагасающий пластик (не поддерживает горение)
• Тип монтажа: навесной (открытая установка на стену)
• DIN-рейка: встроенная, съемная, с винтовым креплением
• Крышка: прозрачная, закрытого типа, одна дверца
• Цвет: серый (в описании указан «белый» - возможна опечатка; цвет корпуса соответствует серому)
• Количество рядов: однорядный

Совместимость и монтаж

ЩРН-П-06 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (например, автоматы, УЗО, реле). DIN-рейка легко снимается для удобства монтажа - её можно предварительно собрать с оборудованием вне корпуса. Кабели заводятся через подготовленные входные отверстия в боковых или нижних стенках. Для герметизации используйте резиновые вводы (в комплект не входят). Монтаж осуществляется на стену с помощью четырёх крепёжных отверстий в задней стенке корпуса. Глубина корпуса рассчитана на размещение шести модулей без перегрузки.

Безопасность и стандарты

Корпус изготовлен из самозагасающего пластика, что соответствует требованиям безопасности для электроустановок. Степень защиты IP41 гарантирует защиту от доступа пальцев и мелких предметов, а также от вертикально падающей воды - этого достаточно для помещений с нормальной влажностью. Соответствует общим требованиям ГОСТ Р 50030.2 и IEC 61439-3 для распределительных щитов низкого напряжения до 400 В.

Преимущества

• Прозрачная крышка позволяет визуально контролировать состояние модулей без вскрытия корпуса
• Съёмная DIN-рейка ускоряет сборку и обслуживание
• Устойчивый к возгоранию материал повышает безопасность при аварийных ситуациях
• Лёгкий вес и простая форма обеспечивают удобство транспортировки и установки
• Подходит для массового использования в жилищном и коммерческом строительстве

Ограничения применения

• Не предназначена для наружной установки - IP41 недостаточна для защиты от дождя, пыли или влаги
• Не подходит для помещений с постоянным повышенным уровнем влажности (баня, бассейн, подвалы с протечками)
• Не имеет встроенной системы терморегуляции - не использовать в условиях перегрева без принудительного охлаждения
• Ограниченная вместимость: 6 модулей - не хватит для сложных систем с большим числом защит

Примеры использования

• Главный распределительный щит в квартире с автоматами на освещение, розетки и кухонную группу
• Щиток на даче для управления питанием насоса, освещения и розеток
• Распределительный бокс в офисе для подключения компьютеров и оргтехники
• Индивидуальный щиток в гараже для защиты сварочного аппарата и освещения

Практические советы

• Перед монтажом проверьте, чтобы посадочные отверстия под кабели соответствовали диаметру вводимых проводов - при необходимости просверлите дополнительные
• Используйте клеммы и маркировку для удобства обслуживания - прозрачная крышка делает это особенно эффективным
• Не затягивайте винты слишком сильно - пластик может треснуть
• ЩРН-П-06 от ЭРА - часть серии SIMPLE, поэтому все элементы этой серии взаимозаменяемы по форме и креплениям
• Артикул б0041522 - точный идентификатор для заказа запасных частей или аналогов
