Бокс пластиковый встраиваемый ЩРВ-П-12 SIMPLE | Б0041513 ЭРА

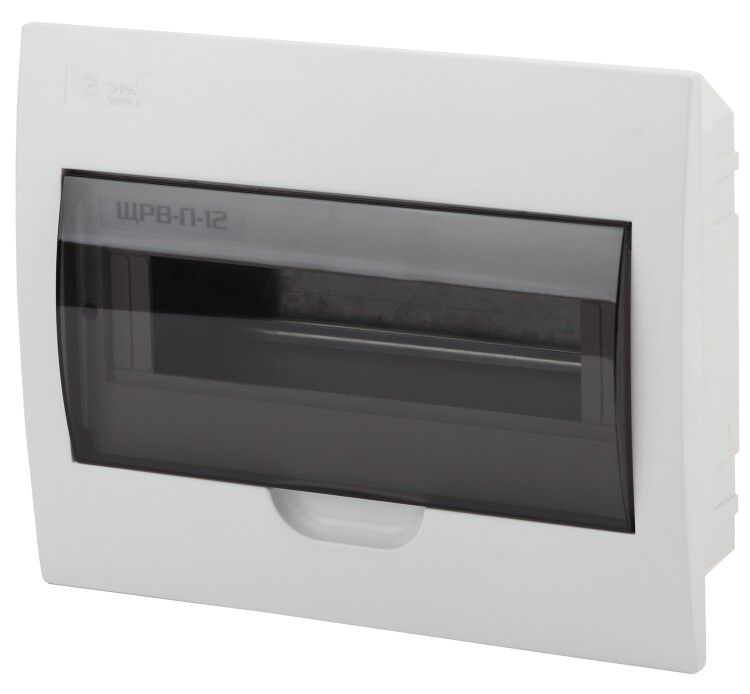

Бокс встраиваемый пластиковый ЩРВ-П-12 модулей IP41 SIMPLE ЭРА - это компактный распределительный корпус для скрытой установки в стену, предназначенный для размещения автоматических выключателей, УЗО и других модульных устройств в бытовых и коммерческих электросетях до 400 В. Бренд ЭРА обеспечил надежную защиту и удобство монтажа в одном решении.

Назначение и область применения

ЩРВ-П-12 модулей IP41 SIMPLE ЭРА предназначен для внутренней установки в стены зданий и служит местом сборки распределительной аппаратуры: автоматов, УЗО, реле, счетчиков и других модульных элементов. Подходит для жилых домов, квартир, офисов, гостиниц, спортивных комплексов и небольших производственных помещений. Корпус защищает оборудование от механических повреждений и случайного доступа, снижает риск поражения электрическим током.

Технические характеристики

• Количество модулей: 12 (по стандарту DIN 35 мм)
• Способ монтажа: скрытая установка в стену
• Глубина монтажа: 56 мм - позволяет устанавливать в стандартные штробы без увеличения толщины стены
• Материал корпуса: самозагасающий пластик (не поддерживает горение)
• Степень защиты: IP41 - защита от твердых частиц крупнее 1 мм и вертикально падающих капель воды
• Наличие DIN-рейки: да, съемная, фиксируется винтами
• Тип крышки: дверца с замком
• Цвет: 7035 RAL (серый матовый)
• Количество рядов: один

Совместимость и монтаж

ЩРВ-П-12 модулей IP41 SIMPLE ЭРА совместим со всеми стандартными модульными устройствами шириной 17,5 мм (DIN 35 мм). Монтаж выполняется в подготовленную нишу в стене. Глубина 56 мм соответствует типовым штробам, что исключает необходимость углубления. Съемная DIN-рейка позволяет легко собирать и менять устройства до установки в корпус. Кабели заводятся через предварительно просверленные отверстия в задней стенке - можно использовать кабельные вводы с герметизацией при необходимости. Замок на дверце обеспечивает контроль доступа, особенно важен в общественных помещениях.

Безопасность и стандарты

Корпус изготовлен из самозагасающего пластика, соответствующего требованиям безопасности к материалам в электроустановках. Степень защиты IP41 гарантирует безопасность при нормальных условиях эксплуатации внутри помещений. Напряжение до 400 В - допустимо для одно- и трехфазных сетей в жилых и административных зданиях. Соответствует общим требованиям ГОСТ Р 50030.2 и IEC 61439-3 для распределительных щитов малой мощности.

Преимущества

• Удобная съемная DIN-рейка - позволяет заранее собрать всю аппаратуру вне корпуса
• Фиксация винтами вместо защелок - прочная и долговечная установка рейки
• Низкая глубина (56 мм) - идеально для тонких стен и реконструкций
• Замок на дверце - предотвращает несанкционированный доступ
• Не поддерживающий горение материал - повышает пожаробезопасность
• Один цветовой вариант (RAL 7035) - гармонирует с большинством интерьеров

Ограничения применения

ЩРВ-П-12 модулей IP41 SIMPLE ЭРА не предназначен для установки на улице, в сырых помещениях (баня, подвал без вентиляции) или в средах с высокой запыленностью. IP41 не обеспечивает защиту от брызг сбоку или струй воды - для таких условий требуется минимум IP54. Также не подходит для больших промышленных щитов с более чем 12 модулями или при наличии тяжелых устройств, требующих усиленной рамы. Не используйте для центральных распределительных щитов зданий - только для вторичных групповых щитков.

Примеры использования

• Распределительный щиток на этаже многоквартирного дома
• Групповой щит в квартире для освещения, розеток и кухонной техники
• Щиток в офисе для питания рабочих мест и серверного оборудования
• Распределительный бокс в спортзале для управления освещением и вентиляцией
• Индивидуальный щиток в гараже или мастерской

Практические советы

• Перед монтажом проверьте глубину штробы - она должна быть не менее 56 мм, иначе корпус будет торчать из стены
• При использовании кабельных вводов выбирайте те же диаметры, что и отверстия в корпусе - не сверлите лишние отверстия, чтобы не нарушить степень защиты
• Снимайте DIN-рейку перед установкой в стену - так проще работать с проводами и не повредить контакты
• Не перегружайте корпус: 12 модулей - максимум; если нужны больше - рассмотрите модель на 18–24 модуля
• После монтажа закрывайте крышку и фиксируйте замок - даже если он не используется часто, это обязательное правило безопасности
