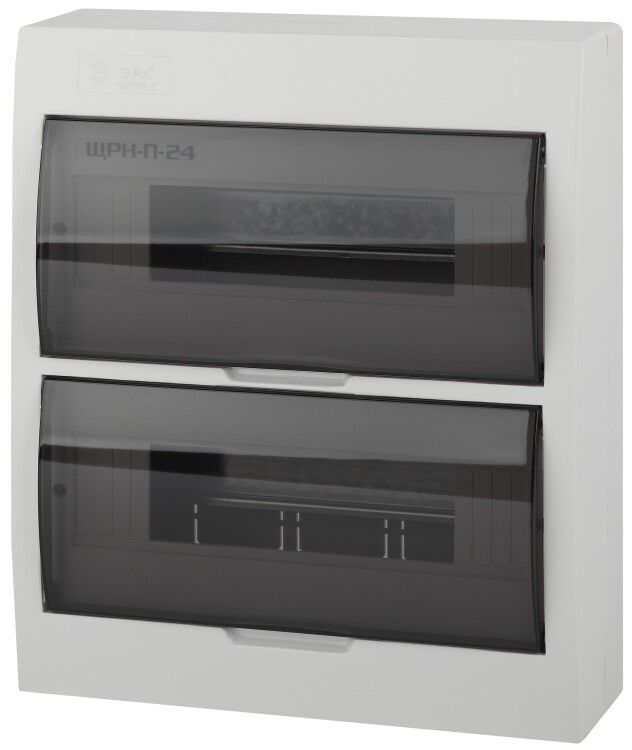

Бокс пластиковый навесной ЩРН-П-24 24 мод. SIMPLE | Б0041528 ЭРА

Бокс пластиковый навесной ЩРН-П-24 24 модуля IP41 от ЭРА - надёжный корпус для монтажа модульного электрооборудования в помещениях с умеренной влажностью. Подходит для установки автоматов, УЗО, таймеров и других устройств на DIN-рейку. Артикул б0041528 соответствует серии ЭРА SIMPLE, известной простотой сборки и доступной ценой.

Назначение и область применения

ЩРН-П-24 24 модуля IP41 предназначен для внутренней установки в жилых, офисных и промышленных зонах, где требуется защита модульного оборудования от случайного прикосновения и пыли. Применяется в распределительных щитках для автоматических выключателей, устройств защитного отключения (УЗО), дифференциальных автоматов, выключателей нагрузки и таймеров. Не рекомендуется для наружного монтажа или помещений с высокой влажностью, перепадами температур или риском попадания воды.

Технические характеристики

• Количество модулей: 24 (стандартная ширина 18 мм на модуль)
• Количество рядов: 2 (по 12 модулей в каждом)
• Материал корпуса: самозагасающий пластик с антипиренами - не поддерживает горение
• Степень защиты: IP41 - защита от твёрдых частиц крупнее 1 мм и вертикально падающих капель воды
• Тип крышки: закрытого типа, прозрачная - позволяет визуально контролировать состояние аппаратов без вскрытия
• Количество дверей: одна, открывается на петлях
• DIN-рейка: встроена, можно регулировать глубину фиксации
• Способ монтажа: навесной, открытая установка на стену
• Цвет: серый
• Выходы для кабелей: возможны со всех четырёх сторон корпуса

Совместимость и монтаж

ЩРН-П-24 24 модуля IP41 совместим с любыми стандартными модульными устройствами шириной 18 мм, установленными на DIN-рейке типа TS35. Монтаж выполняется на плоскую поверхность с помощью крепёжных отверстий в задней стенке. Для фиксации используйте дюбели и саморезы подходящего диаметра. Глубину DIN-рейки можно изменить - это позволяет адаптировать корпус под толщину проводов и коммутационных элементов. Кабели заводятся через съёмные заглушки на боках, верху и низу - выбирайте нужные каналы перед установкой.

Безопасность и стандарты

Корпус изготовлен из самозагасающего пластика, соответствующего требованиям к материалам, не поддерживающим горение. Соответствует нормам безопасности для внутрипомещенческого использования. Степень защиты IP41 обеспечивает минимальную защиту от пыли и вертикально падающей влаги - этого достаточно для сухих помещений, но недостаточно для ванных комнат, подвалов или улицы. Наличие прозрачной крышки снижает необходимость частого вскрытия, что повышает безопасность при обслуживании.

Преимущества

• Оптимальная комплектация: в комплекте есть шины N и PE, крепёж для монтажа и маркировочная лента - всё готово для старта
• Прозрачная крышка - позволяет проверять положение контактов и индикацию без открытия
• Регулируемая глубина DIN-рейки - удобно при работе с толстыми кабелями или нестандартными устройствами
• Вывод кабелей со всех сторон - гибкая маршрутизация проводов, минимизация перегибов
• Лаконичный дизайн - не требует декорирования, легко интегрируется в интерьер

Ограничения применения

• Не предназначено для внешнего монтажа - IP41 не защищает от дождя, брызг или повышенной влажности
• Не подходит для взрывоопасных сред или мест с химически активной средой
• Пластиковый корпус не рассчитан на механические удары - не используется там, где возможны столкновения или вибрация
• Максимальная нагрузка - до 24 модулей; превышение может вызвать перегрев или затруднённый доступ к контактам

Примеры использования

• Распределительный щиток в квартире - установка автомата на вход, нескольких УЗО и групповых выключателей
• Обслуживание освещения в офисе - управление несколькими контурами через таймеры и реле
• Индивидуальный щиток на этаже многоквартирного дома - распределение питания по квартирам
• Аппаратный шкаф в малом цеху - контроль работы станков через автоматы и устройства защиты

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели достаточную длину для выхода через выбранные отверстия - лучше заранее спланировать маршрут
• Используйте маркировочную ленту из комплекта - это ускоряет диагностику и ремонт
• При установке DIN-рейки не затягивайте крепления слишком сильно - пластик может треснуть
• Не забудьте оставить свободное пространство вокруг корпуса для теплоотвода - особенно при плотном заполнении модулями
• ЩРН-П-24 24 модуля IP41 от ЭРА - хороший выбор для бюджетных проектов, где важны скорость монтажа и надёжность, но не нужны промышленные классы защиты
