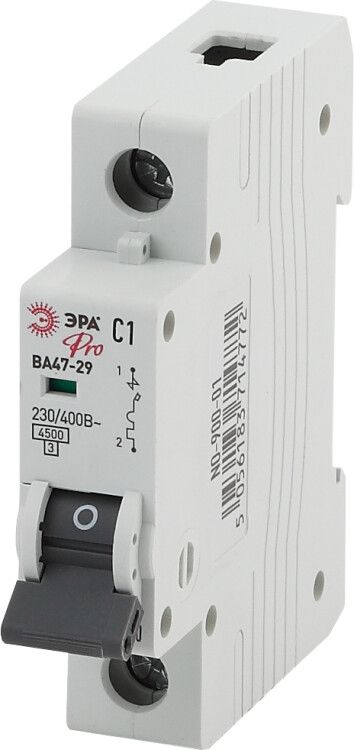

Выключатель автоматический однополюсный Pro NO-900-12 ВА47-29 1P 16А кривая C | Б0031747 ЭРА

Автоматический выключатель ВА47-29 NO-900-12 ЭРА - однополюсный устройство на 16 А с характеристикой C, предназначенное для защиты бытовых и промышленных сетей переменного тока от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку, рассчитано на работу в широком диапазоне температур и соответствует требованиям безопасности для жилых и административных зданий.

Назначение и область применения

Выключатель автоматический ВА47-29 NO-900-12 ЭРА используется для защиты отдельных групповых цепей в электроустановках с переменным током частотой 50 Гц. Подходит для защиты:

• Осветительных приборов и розеточных групп;
• Оборудования с умеренными пусковыми токами: компрессоры, вентиляторы, малые насосы;
• Индукционных нагревателей, бытовых печей, тепловых завес.

Не применяется для защиты мощных двигателей с высокими пусковыми токами - для них требуется характеристика D.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 230 В - рабочее напряжение сети переменного тока (AC).
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель способен безопасно отключить.
• Характеристика срабатывания: C - отключение происходит при токе 5–10 кратном от номинала, что оптимально для смешанных нагрузок с легкими пусковыми перегрузками.
• Поперечное сечение провода: 1…25 мм2 - позволяет подключать медные провода от 1 до 25 квадратных миллиметров.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижает энергии пробоя при КЗ.
• Номинальное напряжение изоляции (Ui): 660 В - предельное напряжение между токоведущими частями и корпусом.
• Номинальное импульсное напряжение: 4000 кВ - устойчивость к кратковременным скачкам напряжения (например, от молний).
• Степень защиты IP20: защищён от доступа пальцев и крупных предметов, но не герметичен - требует установки внутри щита.
• Рабочий температурный диапазон: –40 … +50 C - работает даже в холодных помещениях и на открытых площадках при условии защиты от внешней среды.
• Ширина модуля: 1 М - занимает один стандартный модуль на DIN-рейке (17,5 мм).
• Глубина монтажа: 83 мм - необходимый запас места в щите для правильной установки.

Совместимость и монтаж

Выключатель автоматический ВА47-29 NO-900-12 ЭРА устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для подключения используются винтовые зажимы - затяжка должна выполняться моментом 0,8 Нм. Перед монтажом проверьте соответствие сечения провода (не менее 1 мм2 и не более 25 мм2). Обеспечьте свободный доступ к рычагу управления для оперативного отключения. Не допускается установка в местах с повышенной влажностью, пылевыми выбросами или воздействием химических веществ - степень защиты IP20 исключает такую возможность.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 60898-1 и имеет класс токоограничения 3, обеспечивающий минимальное повреждение оборудования при аварийных режимах. Конструкция выполнена с учетом категории перенапряжения III - подходит для установки в распределительных щитах II уровня. Применение в системах TN-S, TN-C-S, TT рекомендовано.

Преимущества

• Высокая надёжность отключения при КЗ благодаря классу 3 токоограничения.
• Удобная механическая фиксация на DIN-рейке - легко заменяется без демонтажа всей группы.
• Ярко выраженная положение “ON/OFF” - визуальный контроль состояния.
• Работает в экстремальных температурах - подходит для неотапливаемых помещений.
• Поддерживает широкий диапазон сечений проводов - универсальное решение для различных типов кабеля.

Ограничения применения

• Не многополюсные системы - только однополюсный вариант, нельзя использовать для трехфазных цепей без нескольких единиц.
• IP20 не защищает от воды и пыли - недопустимо использование вне закрытых щитов.
• Не подходит для защиты мощных насосов, лифтов, конвейеров - нужна характеристика D.
• Не предназначен для работы с постоянным током (DC) - только переменный ток 50 Гц.
• Не следует применять в цепях с частыми включениями/выключениями свыше 10 раз в день - срок службы контактов снизится.

Примеры использования

• Защита розеточной группы в квартире (стиральная машина, микроволновая печь);
• Щиток на этаже многоэтажного дома - отдельный автомат на каждую комнату;
• Цепь освещения в офисе или складском помещении;
• Контур питания вентилятора или компрессора в системе кондиционирования.

Практические советы

• Выбирая автомат, всегда сравнивайте суммарную мощность всех подключенных приборов - она не должна превышать 3,7 кВт при 230 В и 16 А.
• При использовании алюминиевых проводов - используйте переходники или специальные зажимы, чтобы избежать окисления.
• Проверяйте плотность затяжки контактов через год после установки - особенно важно при больших токах.
• Если автомат часто отключается - проверьте наличие перегрузки или плохого соединения, а не меняйте его на более мощный.
• Для удобства обслуживания пометьте каждый автомат этикеткой - указание цепи и потребителей.
