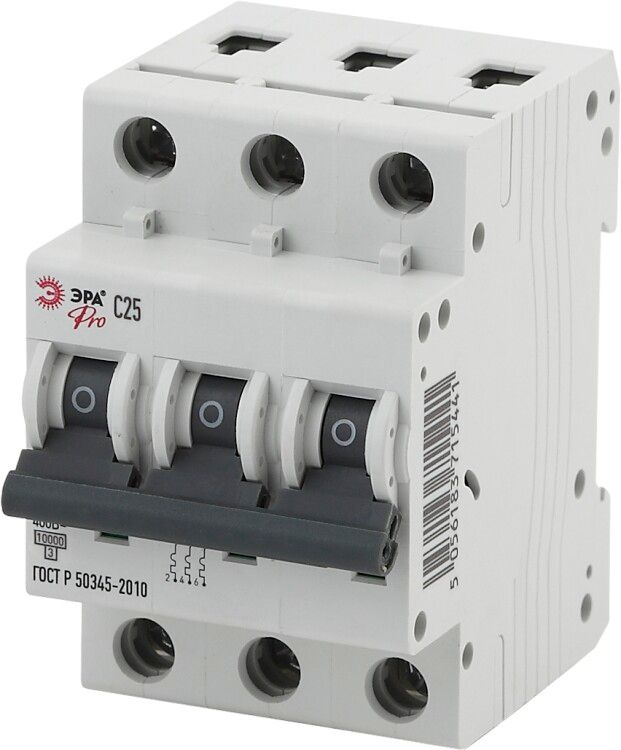

Выключатель автоматический трехполюсный Pro NO-901-38 ВА47-100 3P 25А кривая C | Б0031808 ЭРА

Автоматический выключатель ВА47-100 ГСИ(н) - трёхполюсный коммутационный аппарат на 25 А с характеристикой срабатывания C и отключающей способностью 10 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Бренд ЭРА обеспечивает надёжность и соответствие требованиям ГОСТ, что делает этот выключатель популярным решением в промышленной и бытовой автоматике.

Назначение и область применения

Автоматический выключатель ВА47-100 ГСИ(н) защищает электрические сети от повреждений, вызванных перегрузками и короткими замыканиями. Он предназначен для установки в распределительных щитах и используется там, где требуется надёжная защита трёхфазных цепей с токами до 25 А. Подходит для оборудования с высокими пусковыми токами - например, двигателей, насосов, компрессоров, конвейеров и сварочных аппаратов.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 3 - защита всех трёх фаз одновременно.
• Номинальное напряжение: 400 В переменного тока - рассчитан на стандартные трёхфазные сети 380–400 В.
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение); срабатывает при токе 5–10 кратном от номинала.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги; требует установки внутри закрытых щитов.
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую энергию при КЗ, что защищает оборудование.
• Номинальное напряжение изоляции: 660 В - допустимый предел изоляционной прочности между полюсами и корпусом.
• Рабочая температура: от –40 C до +50 C - работает в широком температурном диапазоне, включая холодные помещения.
• Поперечное сечение провода: 2,5–35 мм2 - совместим с медными проводниками этого сечения.
• Модульная ширина: 3 модуля - занимает 54 мм по стандарту DIN (1 модуль = 17,5 мм).
• Глубина монтажа: 83 мм - необходимый зазор для правильной установки на рейке.
• Частота: 50 Гц - для сетей России и стран СНГ.
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводящей влаги (обычные условия в щите).
• Категория перенапряжения: III - рассчитан на использование в распределительных цепях вторичного уровня (например, после входного автомата).
• Номинальное импульсное напряжение: 4000 кВ - устойчив к кратковременным скачкам напряжения, таким как удары молнии или коммутационные перенапряжения.

Совместимость и монтаж

Выключатель ВА47-100 ГСИ(н) монтируется на стандартную DIN-рейку типа 35 мм. Установка выполняется путём защёлкивания на верхнюю часть рейки, затем фиксируется нижним захватом. Для подключения используются винтовые зажимы - рекомендуется затягивать их моментом, соответствующим сечению провода (не переусердствовать!). Провода должны быть зачищены на 8–10 мм, без оголённых жил вне зажима. Монтаж возможен в любом положении, но лучше - вертикально, чтобы обеспечить естественную работу механизма расцепления. Обеспечьте свободный доступ к рычагу управления для ручного включения/выключения.

Безопасность и стандарты

Автоматический выключатель ВА47-100 ГСИ(н) соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Применяет классическую конструкцию с термическим и электромагнитным расцепителями, обеспечивающими двойную защиту. Наличие класса токоограничения 3 и категории перенапряжения III гарантирует безопасность при аварийных режимах. Изделие сертифицировано для использования в электроустановках до 1000 В переменного тока.

Преимущества

• Универсальная характеристика C - хорошо сочетается с типичными промышленными нагрузками.
• Высокая отключающая способность (10 кА) - подходит для объектов с мощными источниками питания.
• Широкий диапазон рабочих температур - можно использовать в неотапливаемых помещениях и на улице внутри герметичных щитов.
• Поддержка проводов до 35 мм2 - позволяет подключать толстые кабели без переходников.
• Надёжная система гашения дуги - продлевает срок службы контактов даже при частых срабатываниях.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 исключает воздействие воды и пыли.
• Не подходит для цепей с очень высокими пусковыми токами (например, большие асинхронные двигатели без мягкого пуска) - в этом случае нужна характеристика D.
• Не имеет функции дифференциального тока - для защиты от утечек необходимо применять отдельный УЗО.
• Не рекомендован для частого ручного включения/выключения - это сокращает срок службы механических элементов.

Примеры использования

• Защита трёхфазного электродвигателя 3 кВт на конвейере.
• Щитовая защита группы розеток в производственном помещении.
• Распределительный щит на складе с компрессором и освещением.
• Линии питания сварочного аппарата с периодическими нагрузками.

Практические советы

• Перед установкой проверьте, что номинальный ток нагрузки не превышает 25 А - особенно при длительной работе.
• При использовании в щитах с несколькими автоматами соблюдайте минимальный интервал между устройствами - не менее 10 мм для теплоотвода.
• Не используйте выключатель в качестве рубильника - он не предназначен для частого ручного отключения под нагрузкой.
• При замене старого автомата убедитесь, что новый имеет ту же модульную ширину (3 модуля) и глубину (83 мм) - иначе не поместится в щит.
• Обязательно подпишите каждый автомат - это ускорит поиск неисправности при аварии.
