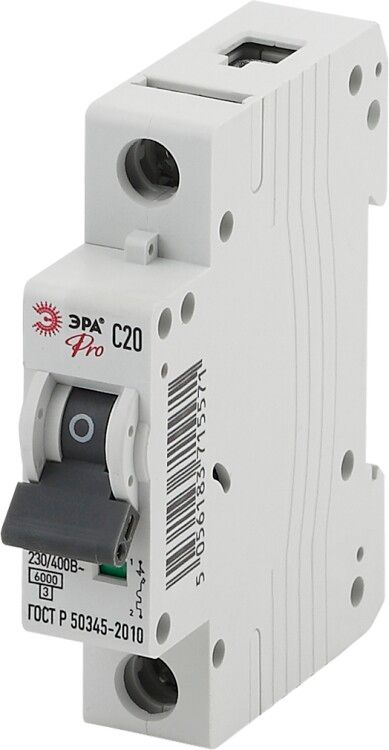

Выключатель автоматический однополюсный Pro NO-901-51 ВА47-63 1P 20А кривая C | Б0031823 ЭРА

Автоматический выключатель однополюсный 1P 20А кривая C ВА47-63 от ЭРА предназначен для защиты бытовых и промышленных электрических цепей от перегрузок и коротких замыканий. Выключатель смонтирован на DIN-рейке, подходит для установки в щитках жилых и офисных зданий, а также на объектах с умеренной нагрузкой - освещением, розетками и маломощным оборудованием.

Назначение и область применения

Автоматический выключатель однополюсный 1P 20А кривая C ВА47-63 защищает однополюсные цепи переменного тока с номинальным напряжением до 230 В. Кривая срабатывания «C» означает, что устройство рассчитано на умеренные пусковые токи - идеально для осветительных приборов, бытовой техники, компьютеров, зарядных устройств и других устройств с пиковой нагрузкой до 5–10 крат от номинала.

Не подходит для оборудования с высокими пусковыми токами - например, мощных насосов, компрессоров или сварочных аппаратов. Для них требуется кривая «D».

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 230 В AC - работает в сетях с переменным током 50 Гц, типичных для России и Европы.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А.
• Количество полюсов: 1 - управляет одним фазным проводником, нулевой провод не контролируется.
• Характеристика срабатывания: C - срабатывает при токе 5–10 × I_n, оптимальна для бытовых нагрузок.
• Поперечное сечение провода: 1–25 мм2 - позволяет подключать медные провода от 1 до 25 квадратных миллиметров.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижает тепловую нагрузку на проводку.
• Номинальное напряжение изоляции: 660 В - гарантирует надёжную изоляцию даже при кратковременных скачках напряжения.
• Импульсное выдерживаемое напряжение: 4000 кВ - устойчив к высоковольтным импульсам (например, от молний).
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли - используется только внутри щитков.
• Рабочий температурный диапазон: –40…+50 C - можно использовать в неотапливаемых помещениях, на чердаках, в подвалах.
• Модульная ширина: 1 модуль - занимает 17,5 мм по ширине DIN-рейки.
• Глубина монтажа: 83 мм - требует достаточного внутреннего объёма щита для свободной установки.

Совместимость и монтаж

Автоматический выключатель ВА47-63 монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания - никаких болтов или креплений не требуется. Подключение проводов осуществляется через винтовые зажимы. Перед монтажом убедитесь, что сечение провода соответствует заявленному диапазону 1–25 мм2. Нельзя использовать многожильные провода без наконечников - они могут деформироваться и вызвать нагрев.

Выключатель совместим со всеми щитками, поддерживающими модульную систему 17,5 мм/модуль. Может использоваться в паре с УЗО, дифференциальными автоматами и другими устройствами защиты.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60898-1 для автоматических выключателей, применяемых в домашних и аналогичных условиях. Класс токоограничения 3 и испытание на 6 кА обеспечивают соответствие уровню безопасности для жилых и коммерческих объектов. Сертифицирован для работы в условиях степени загрязнения 2 - то есть в помещениях с обычной запылённостью, без химически активной среды.

Преимущества

• Надёжное срабатывание при перегрузках благодаря точной термомагнитной характеристике «C».
• Высокая отключающая способность (6 кА) - предотвращает повреждение проводки при аварии.
• Компактный размер (1 модуль) - экономит место в распределительном щите.
• Широкий диапазон рабочих температур - подходит для установки в холодных и жарких местах.
• Простота монтажа и обслуживания - легко заменяется без инструментов.

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - только для переменного тока 50 Гц.
• Не защищает от утечек тока - для этого нужен УЗО или дифавтомат.
• Не допускается использование вне закрытых щитков - степень защиты IP20 не защищает от влаги и пыли.
• Не рекомендован для двигателей с высоким пусковым током (более 10×I_n) - используйте кривую «D».
• Не следует устанавливать в местах с частыми перепадами напряжения выше 265 В - риск выхода из строя.

Примеры использования

• Защита группы розеток в квартире или офисе.
• Обеспечение безопасности осветительных цепей в жилых помещениях.
• Подключение бытовой техники: телевизоры, микроволновки, кофемашины, компьютеры.
• Щитовые автоматы в многоэтажных домах для группового управления этажными линиями.

Практические советы

• Выбирая автомат, проверьте, чтобы суммарная мощность всех подключённых устройств не превышала 4,6 кВт (20 А × 230 В = 4600 Вт).
• При замене старого автомата убедитесь, что новый имеет ту же кривую (C) и номинал (20 А) - изменение может привести к ложным срабатываниям или отказу защиты.
• При монтаже затягивайте зажимы равномерно - недостаточно плотно - риск нагрева, слишком сильно - повредится изоляция провода.
• Для многожильных проводов обязательно используйте наконечники (плюс-кольца или трубчатые наконечники) - это исключит окисление и плохой контакт.
• Проверяйте работу автомата ежегодно - нажмите кнопку «T» (тест) - он должен отключиться. Если нет - замените устройство.
