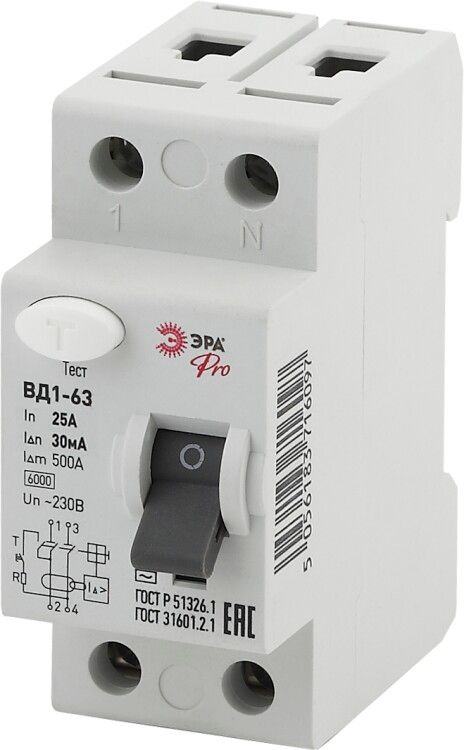

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-24 ВД1-63 1P+N 25А 30мА Pro | Б0031714 ЭРА

Устройство защитного отключения (УЗО) электромеханическое 1P+N 25А 30мА ВД1-63 Pro NO-902-24 обеспечивает защиту людей от поражения электрическим током и предотвращает пожары, вызванные утечками тока. Это надёжное электромеханическое УЗО от ЭРА без внешнего питания, подходящее для установки в распределительных щитах жилых и промышленных объектов.

Назначение и область применения

УЗО ВД1-63 Pro NO-902-24 реагирует только на дифференциальный ток - то есть на разницу между током в фазе и нуле, которая возникает при утечке через человека или повреждённую изоляцию. Он не защищает от перегрузок или коротких замыканий - для этого нужны автоматические выключатели. Применяется там, где важна безопасность людей: в ванных комнатах, кухнях, детских помещениях, на открытых площадках, в мастерских и на производстве. Подходит для групповых цепей освещения, розеток, бытовой техники и маломощного оборудования.

Технические характеристики

• Номинальный ток: 25 А - выдерживает постоянную нагрузку до 25 ампер без срабатывания.
• Дифференциальный ток: 30 мА - срабатывает при утечке выше этой величины, что соответствует нормам безопасности для защиты человека.
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не чувствителен к постоянным или импульсным.
• Номинальное напряжение: 230 В - предназначен для однофазной сети 220–240 В.
• Количество полюсов: 1+N - отключает одновременно фазу и ноль, исключая риск сохранения потенциала на нулевом проводе.
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А.
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки тока, например, от грозовых разрядов или запуска двигателей.
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупными предметами, но не от пыли и влаги; требует установки внутри закрытого щита.
• Рабочая температура: от -25C до +40C - подходит для установки в неотапливаемых помещениях, но не для улицы.
• Сечение провода: 1–25 мм2 - совместим с медными проводами любого распространённого сечения.
• Ширина по модулям: 2 модуля - занимает два места на DIN-рейке, как стандартный двухполюсный автомат.
• Глубина монтажа: 66 мм - требуется свободное пространство в щите для удобного подключения.
• Частота: 50 Гц - рассчитан на работу в сетях России и стран СНГ.
• Изоляционное напряжение: 230 В - гарантирует безопасную изоляцию при рабочем напряжении.

Совместимость и монтаж

УЗО ВД1-63 Pro NO-902-24 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы на верхней и нижней части устройства - входные провода подключаются сверху, выходные - снизу. Обязательно соблюдается полярность: фаза и ноль должны быть правильно соединены с помеченными клеммами L и N. Нельзя использовать с трёхфазными системами или с постоянным током. Совместим с любыми автоматическими выключателями серии ВД1-63 и аналогичными по габаритам устройствами. Монтаж допускается только в сухих, защищённых от влаги и пыли щитах.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1 и IEC 61008-1 - основным стандартам для устройств защитного отключения. Отличается высокой надёжностью благодаря электромеханической конструкции: не зависит от внешнего питания, работает даже при отсутствии напряжения в сети. Не содержит электронных компонентов, которые могут выйти из строя при перепадах напряжения. Сертифицирован для использования в бытовых и промышленных условиях.

Преимущества

• Не требует внешнего питания - работает всегда, даже при аварийном отключении сети.
• Высокая механическая долговечность - более 10 000 операций включения/отключения.
• Быстрая реакция на утечку - время срабатывания менее 0,3 секунды при 30 мА.
• Отключение фазы и нуля одновременно - исключает опасный потенциал на нулевом проводе после срабатывания.
• Простая проверка работоспособности - кнопка «Т» позволяет тестировать устройство без отключения питания.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем.
• Работает только с переменным током утечки (AC); не реагирует на постоянный ток или импульсы - не подходит для цепей с преобразователями частоты, ИБП или LED-драйверами с выпрямителями.
• IP20 - нельзя устанавливать во влажных местах вне щита (например, на улице или в бане без корпуса).
• Не рекомендуется для цепей с высоким уровнем естественных утечек (например, старые проводки с плохой изоляцией) - возможны ложные срабатывания.
• Не предназначено для работы при температуре ниже -25C или выше +40C - требует контроля микроклимата в щите.

Примеры использования

• Защита группы розеток в ванной комнате - предотвращает удар током при использовании бритвы или фена.
• Автоматизация кухонной зоны - защита плиты, холодильника, кофемашины.
• Щит на этаже многоквартирного дома - отдельное УЗО для каждой квартиры или группы помещений.
• Производственные участки - защита станков, насосов, светильников в цехах с повышенной влажностью.
• Дачные домики и гаражи - когда нет возможности установить полноценную систему заземления.

Практические советы

• Выбирая УЗО, убедитесь, что номинальный ток (25 А) соответствует нагрузке вашей группы - лучше выбрать с запасом, чем перегружать.
• Проверьте посадочные размеры: глубина 66 мм требует минимум 70–80 мм свободного пространства в щите.
• Подключайте провода плотно - слабый контакт может вызвать нагрев и ложное срабатывание.
• Обязательно используйте кнопку «Т» один раз в месяц для проверки работоспособности - это продлевает срок службы всей системы.
• Если УЗО часто срабатывает без видимой причины - проверьте изоляцию проводки, особенно в старых домах.
• Не заменяйте УЗО на обычный автомат - потеряете защиту от утечек, даже если автомат стоит на 25 А.
