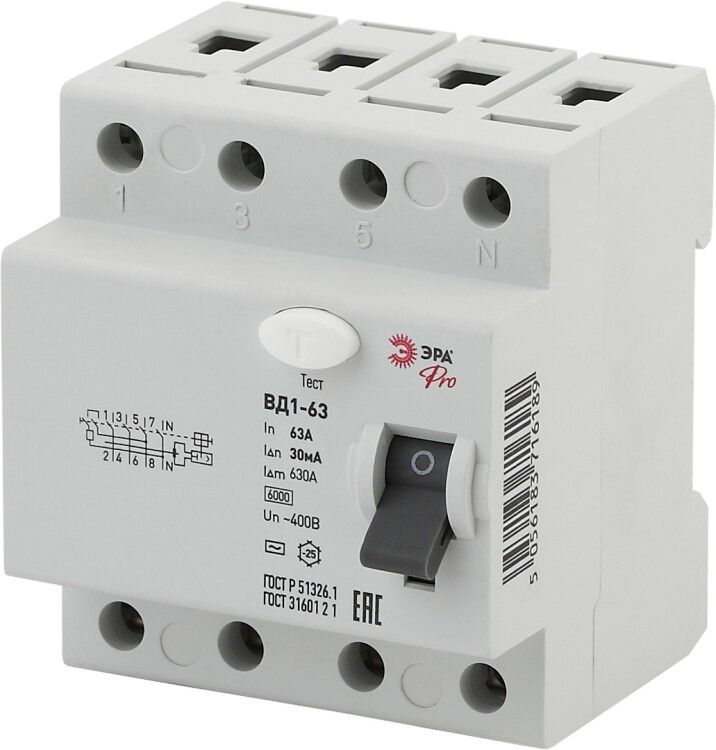

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-37 ВД1-63 3P+N 63А 30мА Pro | Б0031882 ЭРА

Устройство защитного отключения (УЗО) эл-механическое ВД1-63 3P+N/4P 63А 30мА NO-902-37 от бренда ЭРА предназначено для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Это надёжное эл-механическое УЗО работает без внешнего питания и подходит для установки в распределительных щитах с DIN-рейкой.

Назначение и область применения

УЗО эл-механическое ВД1-63 3P+N/4P 63А 30мА NO-902-37 реагирует только на дифференциальный ток - то есть на разницу между током в фазе и нуле, которая возникает при утечке через человека или повреждённую изоляцию. Оно не защищает от перегрузок или коротких замыканий - для этого требуется отдельный автоматический выключатель. Применяется в системах TN-S и TT, где важна безопасность людей: жилые дома, офисы, производственные помещения, мастерские, кухни, ванные комнаты, насосные станции и другие места с повышенной влажностью или риском прикосновения к токоведущим частям.

Технические характеристики

• Номинальный ток: 63 А - выдерживает постоянную нагрузку до этой величины;
• Дифференциальный ток: 30 мА - срабатывает при утечке выше этого значения, что соответствует требованиям безопасности для защиты человека;
• Тип тока утечки: переменный (AC) - реагирует только на синусоидальные утечки, не чувствителен к импульсным или постоянным токам;
• Напряжение: 400 В - рассчитан на трёхфазные сети 380–400 В с нулём;
• Количество полюсов: 4P (три фазы + ноль) - все проводники проходят через дифференциальный трансформатор, обеспечивая полную защиту;
• Отключающая способность: 6 кА - способен безопасно отключить цепь при КЗ до этой величины;
• Импульсная устойчивость: 0,25 кА - выдерживает кратковременные скачки тока, например, от грозовых разрядов;
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги - требует установки внутри закрытых щитов;
• Рабочая температура: от -25C до +40C - подходит для холодных помещений, но не для открытых площадок;
• Ширина: 4 модуля - занимает 72 мм по стандарту DIN;
• Глубина монтажа: 66 мм - важно учитывать при компоновке щита;
• Сечение провода: 1–25 мм2 - позволяет подключать медные провода от маломощных линий до мощных групп освещения и розеток;
• Способ монтажа: на DIN-рейку - совместим со всеми стандартными щитами;
• Тип устройства: автоматический выключатель дифференциального тока - исключительно УЗО, без тепловой или электромагнитной защиты от сверхтоков.

Совместимость и монтаж

УЗО эл-механическое ВД1-63 3P+N/4P 63А 30мА NO-902-37 устанавливается на DIN-рейку в распределительном щите. Для работы ему необходимы четыре провода: три фазы (L1, L2, L3) и ноль (N). Ноль обязательно должен проходить через устройство - его нельзя подключать параллельно или обходить. Подключение выполняется снизу или сверху - в зависимости от схемы щита. Максимальное сечение проводов - 25 мм2; более толстые кабели не войдут в зажимы. УЗО не требует внешнего питания - работает за счёт энергии утечки, поэтому сохраняет функциональность даже при отключении основного напряжения. Обязательно проверьте правильность подключения нуля перед первым включением - неверное подсоединение может сделать устройство бесполезным.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Его класс срабатывания - AC, что означает защиту только от переменного тока утечки, характерного для бытовых и промышленных сетей. Устройство не защищает от постоянного тока утечки (например, от выпрямителей или светодиодных драйверов) - для таких случаев нужен тип A или B. Степень защиты IP20 допускает использование только во внутренних щитах, недоступных для доступа посторонних лиц и не подвергающихся воздействию влаги.

Преимущества

• Эл-механическая конструкция - не зависит от наличия напряжения в сети, работает даже при отключении фазы;
• Высокая механическая износостойкость - выдерживает более 10 000 операций включения/отключения;
• Нет собственного потребления энергии - экономичнее электронных аналогов;
• Надёжное срабатывание при 30 мА - оптимальный баланс между безопасностью и ложными срабатываниями;
• Поддержка четырёхполюсного исполнения - гарантирует отключение всех проводников, включая ноль, при утечке.

Ограничения применения

• Не применяется в сетях с постоянным током утечки - например, там, где используются ИБП, LED-драйверы, частотные преобразователи;
• Не защищает от перегрузок и коротких замыканий - необходимо использовать в связке с автоматическим выключателем;
• Не предназначен для открытых установок - IP20 не защищает от влаги и пыли;
• Не рекомендуется для использования в условиях ниже -25C - возможны снижение чувствительности или отказ;
• Не подходит для цепей с большим количеством естественных утечек (например, длинные кабельные линии с плохой изоляцией) - может вызывать ложные срабатывания.

Примеры использования

• Защита группы розеток в кухне или ванной комнате;
• Щитовая защита всего этажа в квартире или доме;
• Линии питания станков, конвейеров, насосов на производстве;
• Объекты с высокими требованиями к электробезопасности: больницы, детские учреждения, спортивные комплексы;
• Системы освещения с металлическими корпусами, которые могут стать потенциально опасными при пробое изоляции.

Практические советы

• Выбирая УЗО, всегда сочетайте его с автоматом на тот же номинальный ток (63 А);
• Проверяйте полярность подключения нуля - он должен идти через УЗО, а не bypass’ом;
• После монтажа нажмите кнопку “T” (тест) - устройство должно отключиться;
• При использовании нескольких УЗО в одной цепи - убедитесь, что они согласованы по времени срабатывания, чтобы избежать селективных проблем;
• Не используйте этот УЗО вместо дифавтомата - он не заменяет защиту от перегрузок;
• При установке в старый щит с ограниченным местом - учтите глубину 66 мм и ширину 4 модуля (72 мм).
