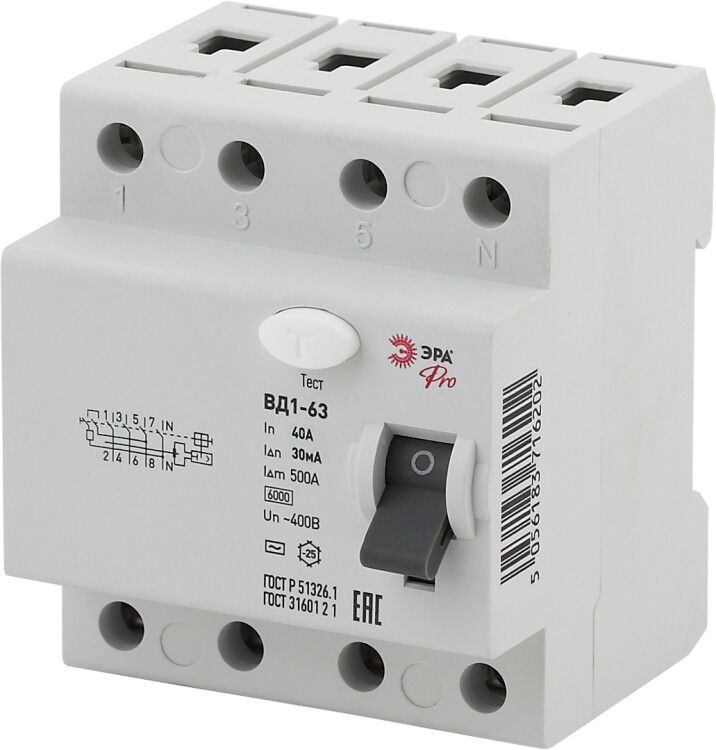

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-39 ВД1-63 3P+N 40А 30мА Pro | Б0031884 ЭРА

Устройство защитного отключения (УЗО) ВД1-63 3P+N/4P 40А 30мА от бренда ЭРА предназначено для обеспечения безопасности людей и оборудования в трёхфазных сетях переменного тока. Это надёжный и проверенный аппарат, который реагирует на утечки тока, не защищая от перегрузок и КЗ - для этого требуются дополнительные автоматы.

Назначение и область применения

УЗО ВД1-63 3P+N/4P 40А 30мА используется для защиты людей от поражения электрическим током при прикосновении к токоведущим частям, а также для предотвращения пожаров, вызванных утечками тока на землю. Подходит для установки в распределительных щитах жилых, общественных и промышленных объектов. Применяется в системах TN-S, TN-C-S, TT с трёхфазным питанием и нулевым проводом. УЗО не заменяет автоматический выключатель - его используют совместно с ним.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может коммутировать без повреждений.
• Дифференциальный ток: 30 мА - чувствительность к утечкам; срабатывает при превышении этой величины, что соответствует требованиям для защиты людей.
• Тип тока утечки: AC - реагирует только на синусоидальные переменные токи утечки (стандартный тип для большинства бытовых и промышленных нагрузок).
• Номинальное напряжение: 400 В - работает в трёхфазной сети 380–400 В.
• Количество полюсов: 4P (три фазы + N) - позволяет отключить все проводники одновременно при утечке, включая ноль.
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А (при наличии внешнего автомата).
• Максимальное сечение провода: 1–25 мм2 - поддерживает медные провода стандартного сечения для силовой проводки.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и влаги - устанавливается внутри закрытых щитов.
• Рабочая температура: от -25C до +40C - допустимый диапазон для помещений с нормальным микроклиматом.
• Способ монтажа: на DIN-рейку шириной 35 мм - стандартный способ для современных щитов.
• Ширина: 4 модуля DIN - занимает 72 мм по ширине (по стандарту 18 мм на модуль).
• Глубина монтажа: 66 мм - требуется место в щите для свободного прохода проводов и удобного подключения.
• Импульсная устойчивость: 0,25 кА - способность выдерживать кратковременные скачки тока, характерные для коммутационных процессов.

Совместимость и монтаж

УЗО ВД1-63 3P+N/4P 40А 30мА устанавливается на DIN-рейку в распределительном щите после входного автомата и перед групповыми автоматами. Обязательно подключение всех четырёх проводов: L1, L2, L3 и N. Ноль не должен быть заземлён после УЗО - иначе возможны ложные срабатывания. Для правильной работы необходимо соблюдать полярность подключения нулевого провода. Монтаж выполняется при отключённом питании. Провода зачищаются на 9–10 мм, затягиваются усилием, достаточным для плотного контакта - не более 0,5 Нм, чтобы не повредить клеммы.

Безопасность и стандарты

УЗО ВД1-63 3P+N/4P 40А 30мА соответствует требованиям ГОСТ Р 51326.1-2019 и IEC 61009-1. Соответствует классу B по механической износостойкости - рассчитано на более чем 10 000 операций включения/отключения. Не содержит элементов питания - работает исключительно за счёт энергии утечки, поэтому не зависит от внешних источников.

Преимущества

• Высокая надёжность срабатывания при утечках 30 мА - оптимально для защиты жизни человека.
• Полное отключение всех проводников (L+N) - снижает риск остаточного потенциала.
• Механическая прочность и долгий срок службы благодаря качественным материалам корпуса и контактной системы.
• Простота установки и обслуживания - стандартный формат DIN-рейки и универсальная клеммная система.
• Не требует подключения к сети для функционирования - автономная работа.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно использование с автоматическим выключателем на 40 А или ниже.
• Не реагирует на постоянные токи утечки (например, от импульсных БП) - для таких случаев нужны УЗО типа A или B.
• Не предназначен для открытого монтажа - IP20 не защищает от влаги и пыли, запрещена установка вне щита.
• Не рекомендуется использовать в условиях температур ниже -25C или выше +40C - возможны отказы в работе.
• Не применяется в цепях с частотой, отличной от 50 Гц - несовместимо с генераторами или преобразователями частоты.

Примеры использования

• Защита группы розеток в производственном цеху с трёхфазными станками.
• Щитовая группа для освещения и розеток в административном здании с трёхфазным вводом.
• Обеспечение безопасности в кухне ресторана с мощным оборудованием (печи, холодильники, мойки).
• Подключение насосных станций, компрессоров и других трёхфазных устройств в местах с повышенной влажностью (при условии герметичного щита).

Практические советы

• Перед первым включением всегда нажмите кнопку «Тест» - она имитирует утечку и проверяет работоспособность устройства.
• Проверяйте соединение нулевого провода: он не должен иметь ответвлений до УЗО и не должен быть соединён с землёй после него.
• При использовании нескольких УЗО в одном щите следите, чтобы они были правильно координированы - не допускайте «ложных» срабатываний из-за суммарной утечки.
• При замене старого УЗО убедитесь, что новое имеет ту же ширину (4 модуля) и аналогичную номинальную отключающую способность (6 кА).
• Для сложных объектов с множеством приёмников используйте УЗО ВД1-63 3P+N/4P 40А 30мА как основное, а не дифференциальное - тогда можно применить селективные УЗО на нижнем уровне.
