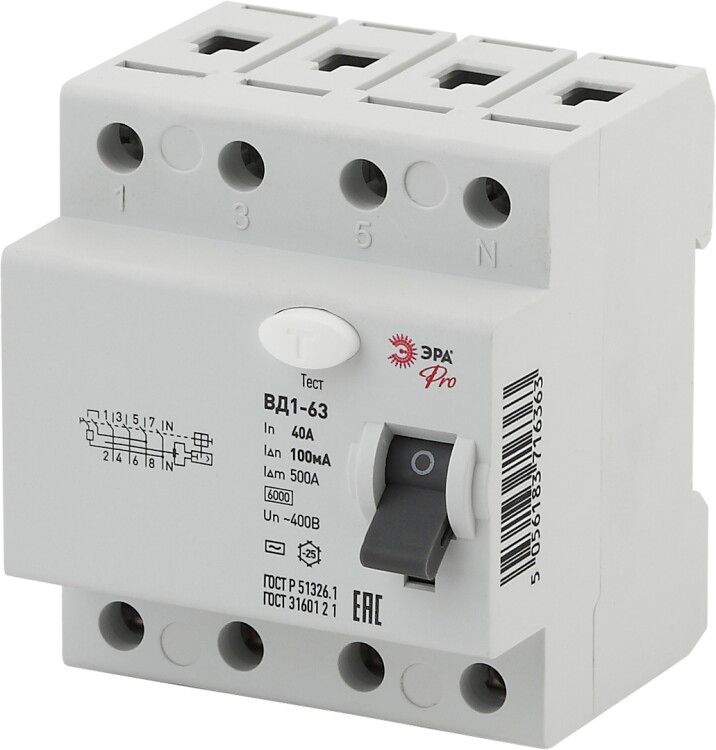

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-61 ВД1-63 3P+N 40А 100мА Pro | Б0031900 ЭРА

Устройство защитного отключения (УЗО) эл-механическое ВД1-63 3P+N/4P 40А 100мА от бренда ЭРА предназначено для обеспечения безопасности людей и оборудования за счёт быстрого отключения цепи при утечке тока. Это надёжное эл-механическое УЗО без собственного питания подходит для установки в распределительных щитах жилых, промышленных и коммерческих объектах.

Назначение и область применения

УЗО эл-механическое ВД1-63 3P+N/4P 40А 100мА защищает от поражения электрическим током при контакте с токоведущими частями и предотвращает пожары, вызванные утечками тока на землю. Отличается от автоматических выключателей тем, что не защищает от перегрузок и коротких замыканий - эти функции должны обеспечивать другие устройства, например, автоматы с характеристикой C или B.

Подходит для защиты групповых линий: мощные нагревательные приборы, насосы, конвейеры, оборудование с трёхфазным питанием и нулём. Особенно эффективно там, где есть повышенная опасность поражения током - влажные помещения, кухни, мастерские, производственные участки.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может пропускать без срабатывания.
• Дифференциальный ток: 100 мА - чувствительность к утечке; при превышении этого значения УЗО отключится за время менее 0,3 секунды.
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не срабатывает на постоянный или импульсный.
• Количество полюсов: 4P (три фазы + ноль) - позволяет отключить все проводники одновременно, включая нейтраль.
• Номинальное напряжение: 400 В - рассчитано на трёхфазную сеть 380–400 В.
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до этой величины (не является основной функцией, но важна при совмещении с автоматом).
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги - требует установки внутри закрытого щита.
• Поперечное сечение провода: 1–25 мм2 - можно подключать медные провода от 1 до 25 квадратных миллиметров.
• Способ монтажа: DIN-рейка - стандартная установка на рейку шириной 35 мм.
• Модульная ширина: 4 модуля - занимает 4 места на DIN-рейке (по 17,5 мм каждый).
• Глубина монтажа: 66 мм - требуется свободное пространство в щите для удобного подключения и обслуживания.
• Рабочая температура: от -25C до +40C - допустимый диапазон для внутренней установки, не предназначен для улицы.
• Частота: 50 Гц - работает только в сетях с промышленной частотой.
• Устойчивость к импульсному току: 0,25 кА - способность выдержать кратковременные скачки тока без повреждения.

Совместимость и монтаж

УЗО эл-механическое ВД1-63 3P+N/4P 40А 100мА устанавливается на DIN-рейку в распределительном щите. Для работы ему необходимы три фазы L1, L2, L3 и ноль N - все четыре проводника обязательно проходят через устройство. Нельзя использовать с системой TN-C (объединённый PEN-проводник); требуется система TN-S или TT с отдельным PE-проводом.

Подключение выполняется согласно маркировке на корпусе: входные клеммы сверху, выходные - снизу. Каждый проводник затягивается усилием, соответствующим сечению (не переусиливать!). После монтажа проверьте правильность подключения нуля - неверное подсоединение может сделать УЗО нечувствительным к утечкам.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Принцип действия основан на сравнении токов в фазах и нуле - при дисбалансе более 100 мА магнитный сердечник активирует механический расцепитель. Поскольку это эл-механическое устройство, оно не требует внешнего питания и остаётся работоспособным даже при отключении напряжения в сети.

Преимущества

• Не зависит от наличия напряжения - работает даже при аварийном отключении питания.
• Высокая механическая долговечность - рассчитано на более чем 10 000 операций включения/отключения.
• Надёжное срабатывание при утечках переменного тока - оптимально для большинства бытовых и промышленных нагрузок.
• Имеет четко выраженную кнопку тестирования - позволяет регулярно проверять работоспособность.
• Широкий выбор исполнений в серии ВД1-63 - легко найти аналог по другому току или чувствительности.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - необходимо применять вместе с автоматическим выключателем.
• Не реагирует на постоянный ток утечки - не подходит для цепей с выпрямителями, ИБП, LED-драйверами, если они генерируют постоянную утечку.
• IP20 - нельзя устанавливать во влажных местах вне щита (например, на улице или в бане без защиты).
• Только для сетей 50 Гц - не используется в системах с другой частотой (например, авиационных или специализированных промышленных).
• Не рекомендовано для цепей с высоким уровнем помех - возможны ложные срабатывания при наличии частотных преобразователей без фильтров.

Примеры использования

• Защита группы розеток в цеху с металлообрабатывающими станками.
• Щитовая защита трёхфазного теплового насоса в офисном здании.
• Линия питания конвейера с двигателями и контроллерами в пищевой промышленности.
• Общий ввод в квартиру с несколькими группами освещения и розеток (при условии, что установлены отдельные автоматы на каждую группу).

Практические советы

• Выбирая УЗО, всегда сочетайте его с автоматом подходящего номинала (например, 40 А) - так обеспечивается комплексная защита.
• Проверяйте подключение нуля перед первым запуском: если он не прошёл через УЗО, устройство не будет работать.
• Используйте кнопку TEST ежемесячно - она моделирует утечку и проверяет исправность механизма.
• При установке в щит с большим количеством УЗО - используйте координацию по времени (селективность): более ответственные цепи - с меньшей чувствительностью (например, 300 мА), а оконечные - с 100 мА.
• Убедитесь, что глубина щита минимум 70 мм - иначе не получится правильно закрыть крышку после подключения.
