Выключатель дифференциального тока (УЗО) 4п 40А 100мА тип AC City9 Set 400В SE C9R56440 APC

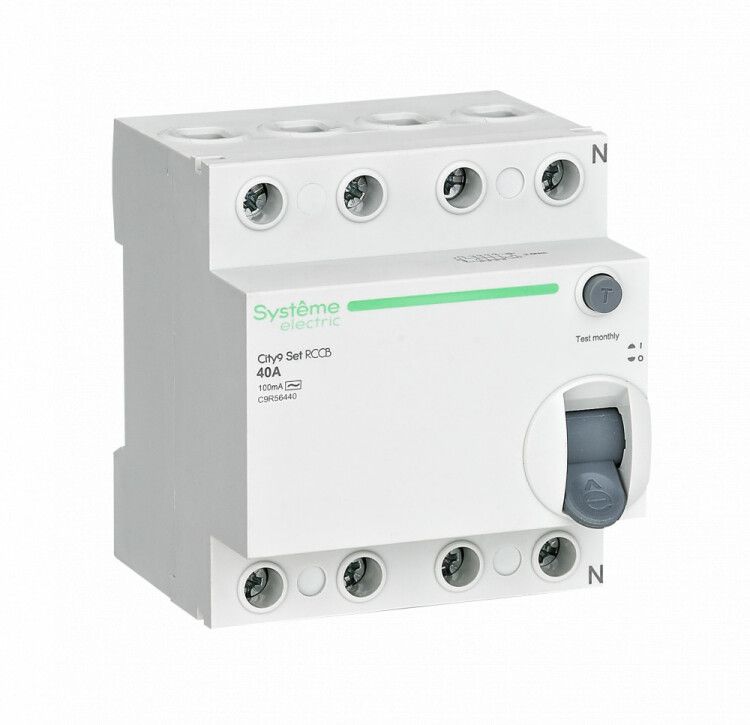

Выключатель дифференциального тока (УЗО) Series City9 Set Systeme Electric, артикул c9r56440 - четырёхполюсное устройство защитного отключения с номинальным током 40 А и порогом срабатывания 100 мА. Предназначен для защиты людей и оборудования в трёхфазных сетях 400 В, особенно там, где важна надёжность при косвенном прикосновении. Монтируется на DIN-рейку и подходит для промышленных и коммерческих объектов.

Назначение и область применения

Выключатель дифференциального тока (УЗО) c9r56440 защищает от поражения электрическим током при утечках в цепях. Он реагирует на переменный ток утечки типа AC - то есть на токи, возникающие при повреждении изоляции, пробоях или контакте человека с фазовым проводником. Подходит для установки в распределительных щитах промышленных объектов, производственных линий, насосных станций, систем вентиляции и других трёхфазных нагрузок. Также применяется в зонах с повышенной опасностью: мастерские, гаражи, кухни, бассейны (при условии соответствия степени защиты IP20).

Технические характеристики

• Тип тока утечки: AC - чувствителен только к переменному току утечки (не реагирует на постоянный или импульсный).
• Номинальный ток: 40 А - допустимый длительный ток через устройство без перегрева.
• Дифференциальный ток: 100 мА - порог срабатывания; при утечке выше этого значения УЗО отключится за время менее 0,3 сек.
• Номинальное напряжение: 400 В - работает в трёхфазных сетях с линейным напряжением до 400 В.
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно, отключает всю цепь при утечке.
• Напряжение изоляции: 500 В - гарантирует безопасную работу при кратковременных перенапряжениях.
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к высокочастотным скачкам (например, от молний или коммутаций).
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдых предметов >12,5 мм, но не от воды и пыли.
• Ширина модуля: 4 модуля (72 мм) - занимает 4 места на DIN-рейке.
• Частота: 50/60 Гц - совместим с сетями России, Европы и большинства стран мира.
• Глубина монтажа: 45 мм - требует минимального свободного пространства внутри щита.
• Способ монтажа: на DIN-рейку 35 мм - стандартный крепёж для промышленных щитов.

Совместимость и монтаж

УЗО c9r56440 устанавливается на стандартную DIN-рейку 35 мм. Подключение возможно как сверху, так и снизу - удобно при компактной сборке щита. Все клеммы закрыты и имеют защиту от случайного прикосновения. Для правильного подключения важно соблюдать полярность: L1–L3 - фазы, N - нулевой проводник. Ноль обязательно проходит через УЗО, иначе защита не будет работать. Устройство не имеет автоматического восстановления после срабатывания - требуется ручное включение. Совместим со всеми стандартными автоматическими выключателями серии City9 Set и другими устройствами на DIN-рейке.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) c9r56440 соответствует требованиям международного стандарта IEC 61009-1 для устройств защитного отключения. Сертифицирован для использования в электроустановках до 1000 В переменного тока. Кнопка TEST позволяет ежемесячно проверять исправность механизма - достаточно нажать её, чтобы убедиться, что УЗО отключилось. Отказ от регулярной проверки снижает уровень безопасности.

Преимущества

• Электромеханическая конструкция - не зависит от внешнего питания, работает даже при отсутствии напряжения в сети.
• Надёжное отключение при утечке 100 мА - соответствует нормам для защиты жизни человека.
• Защитные клеммы исключают риск случайного прикосновения к токоведущим частям.
• Поддержка верхнего и нижнего подключения - упрощает маршрутизацию проводов в плотных щитах.
• Совместимость с серией City9 Set - легко формируется унифицированный щит с одинаковой эргономикой и цветом.

Ограничения применения

• Не предназначен для защиты от постоянного тока утечки - не подходит для систем с выпрямителями, LED-драйверами или солнечными панелями.
• Степень защиты IP20 запрещает установку во влажных помещениях без корпуса или дополнительной защиты.
• Не является автоматическим выключателем - не защищает от перегрузок и коротких замыканий. Обязательно использовать в паре с автоматом.
• Работает только в сетях с глухозаземлённой нейтралью (TN-S, TN-C-S); не подходит для IT-систем.
• Не рекомендуется для бытовых однофазных цепей - слишком большой ток и лишние полюсы увеличивают стоимость и занимают место.

Примеры использования

• Щит управления станком с трёхфазным двигателем - предотвращает удар током при повреждении изоляции обмоток.
• Распределительный щит торгового центра - защищает освещение, розетки и оборудование на всех фазах.
• Система водоснабжения с насосом - защищает обслуживающий персонал от утечек в кабеле или муфтах.
• Производственный участок с металлообрабатывающими машинами - снижает риск травматизма при работе с оборудованием.

Практические советы

• Перед установкой проверьте, что нулевой проводник проходит через УЗО - без него защита не сработает.
• Выбирайте УЗО с током утечки 100 мА только для групповых линий; для отдельных розеток лучше применить 30 мА.
• Учитывайте глубину монтажа 45 мм - убедитесь, что в щите хватает места для проводов и других устройств.
• Проверяйте кнопку TEST хотя бы раз в месяц - это единственный способ удостовериться, что УЗО готово сработать.
• Не используйте этот УЗО в качестве основного автомата - он не защищает от перегрузки. Комбинируйте с автоматом на 40 А.
• При сборке щита следите, чтобы провода не задевали механизм - это может вызвать самопроизвольное отключение.
