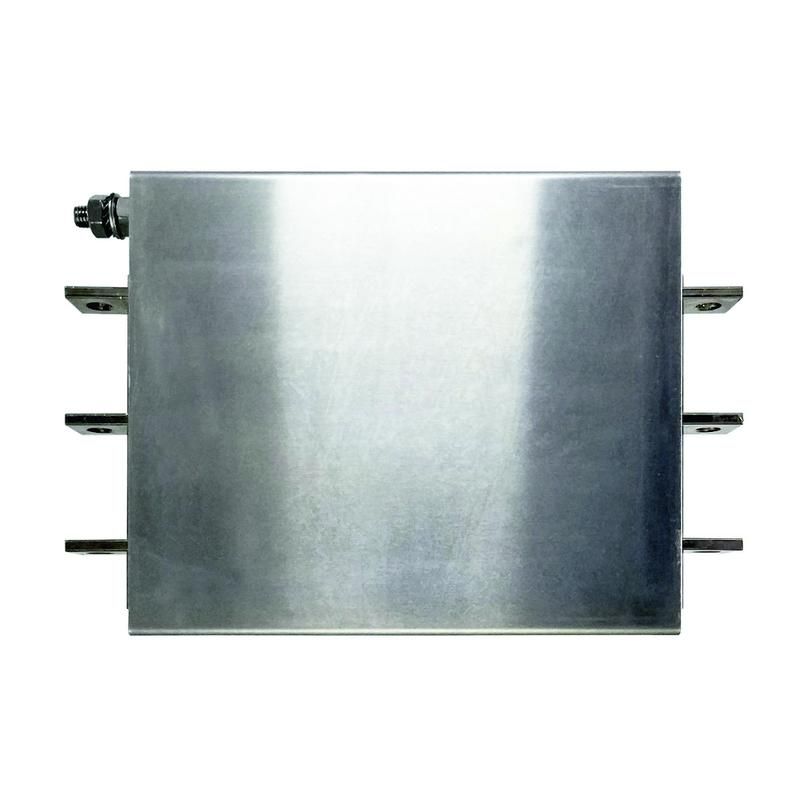

Фильтр ЭМС OptiCor IFE-4K-10,5-380 | 308720 КЭАЗ

Фильтр ЭМС IFE-4K-10,5-380 от КЭАЗ предназначен для снижения электромагнитных помех, генерируемых частотными преобразователями, и обеспечивает соответствие требованиям электромагнитной совместимости. Этот фильтр применяется в системах с мощностью до 4 кВт, работает в сетях 380 В, 50 Гц и устанавливается непосредственно на входе преобразователя.

Назначение и область применения

Фильтр ЭМС IFE-4K-10,5-380 используется для подавления проводниковых электромагнитных помех, возникающих из-за работы ШИМ-инвертора частотного преобразователя. Он предотвращает воздействие этих помех на другие устройства, подключённые к одной электросети - например, чувствительную автоматику, PLC, датчики или системы связи. Применяется в промышленных установках: станках с ЧПУ, конвейерах, насосных станциях, системах вентиляции и других объектах, где требуется соблюдение норм EMC.

Технические характеристики

• Тип фильтра: ЭМС (электромагнитная совместимость)
• Номинальное напряжение: 380 В переменного тока
• Номинальный ток: 10,5 А
• Частота сети: 50 Гц
• Диапазон подавляемых помех: 150 кГц - 30 МГц
• Степень защиты: IP00 (без внешней защиты - требует установки в закрытом щите или корпусе)

Совместимость и монтаж

Фильтр ЭМС IFE-4K-10,5-380 совместим с частотными преобразователями мощностью до 4 кВт, работающими от трёхфазной сети 380 В. Установка обязательна **как можно ближе к силовому входу** частотного преобразователя - чем короче расстояние между фильтром и ПЧ, тем эффективнее подавление помех. Подключение выполняется к медным шинам или кабелям сечением, соответствующим току 10,5 А. Для надёжной работы необходимо использовать экранированные силовые кабели и правильно заземлить корпус фильтра. Поскольку степень защиты IP00, фильтр нельзя монтировать открыто - он должен находиться внутри электрического шкафа или корпуса преобразователя.

Безопасность и стандарты

Фильтр ЭМС IFE-4K-10,5-380 разработан в соответствии с требованиями EN 61800-3 и другими европейскими стандартами EMC для промышленной среды. Обеспечивает снижение уровня conducted emissions в соответствии с классом A/Class B (зависит от условий установки). Соответствует нормам безопасности для оборудования, используемого в промышленных условиях.

Преимущества

• Эффективно подавляет высокочастотные помехи в диапазоне 150 кГц - 30 МГц, что критично для современных устройств управления
• Работает в составе «клетки Фарадея» - паразитные токи замыкаются внутри контура, не распространяясь по сети
• Произведён компанией КЭАЗ - проверенная технология, применяемая в тысячах промышленных решений
• Компактные габариты позволяют легко встроить фильтр даже в ограниченном пространстве корпуса ПЧ

Ограничения применения

• Не предназначена для открытой установки - из-за степени защиты IP00 требует герметичного или закрытого исполнения
• Не подходит для однофазных сетей - только для трёхфазных 380 В
• Не компенсирует гармонические искажения - только проводниковые помехи
• Не гарантирует соответствие EMC при использовании длинных неэкранированных кабелей - обязательно использование экранированных кабелей и правильное заземление

Примеры использования

• Подключение к частотному преобразователю на станке с ЧПУ для защиты контроллеров от ложных срабатываний
• Установка в шкафу насосной станции, чтобы исключить помехи в системах датчиков давления
• Интеграция в приводы конвейеров на пищевых производствах, где работают радиочастотные системы контроля

Практические советы

• Обязательно соединяйте фильтр с входом ПЧ минимально возможной длиной - оптимально менее 10 см
• Заземляйте корпус фильтра отдельным проводом сечением ≥ 2,5 мм2 прямо к шине PE, минуя другие точки
• Используйте только экранированные силовые кабели; экран кабеля должен быть надёжно присоединён к корпусу фильтра и ПЧ
• Не перегружайте фильтр - максимальный ток 10,5 А. При нагрузке выше - выбирайте модель с большим номиналом
• Проверьте, что все клеммы затянуты моментом, указанным в документации - слабый контакт увеличивает риск нагрева и потери эффективности
