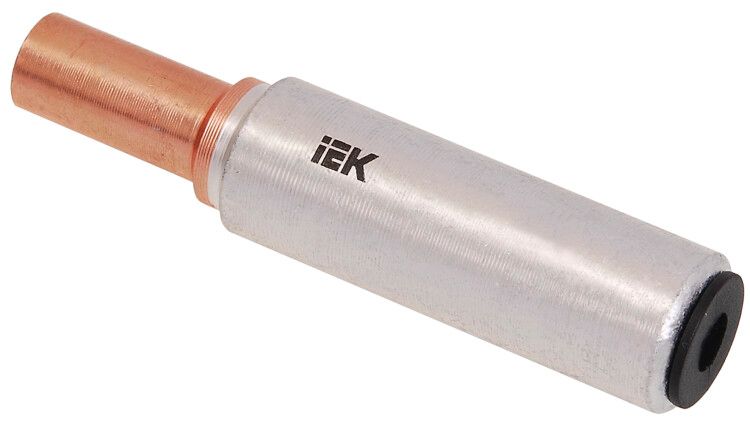

Гильза соединительная ГМА-50/70 медн./алюм. IEK UGTL10-050-10

Гильза ГМА-50/70 медно-алюминиевая соединительная от IEK предназначена для надёжного соединения медного и алюминиевого кабелей сечением 50–70 мм2. Артикул ugtl10-050-10 обеспечивает устойчивый контакт в условиях повышенной нагрузки, особенно там, где требуется переход между разными металлами.

Назначение и область применения

Гильза ГМА-50/70 медно-алюминиевая соединительная используется для создания электрического контакта между медным и алюминиевым проводниками. Применяется в распределительных устройствах, на опорах ЛЭП, в силовых щитах, при подключении оборудования, где один вывод выполнен из меди, другой - из алюминия. Подходит для кабелей с многопроволочной круглой или секторной жилой.

Технические характеристики

• Сечение кабеля: 50–70 мм2 - подходит для средних и крупных сечений, используемых в промышленных сетях
• Материал: алюминий и медь - комбинированная конструкция для предотвращения электрохимической коррозии
• Наружный диаметр: 14,6 мм - позволяет легко поместить в зажимы опрессовочных клещей
• Внутренний диаметр: 10,9 мм - соответствует требованиям к посадке жил с учётом толщины изоляции
• Ряд напряжений: до 10 кВ - рассчитана на работу в средневольтных сетях
• Способ монтажа: опрессовка - требует специального инструмента, обеспечивающего плотный контакт
• Форма поперечного сечения: многопроволочная круглая / секторная - совместима с большинством типов кабельных жил
• Цвет: серый - визуально отличается от других типов гильз, снижает риск ошибки при монтаже
• Срок службы: 5 лет - гарантия работоспособности при соблюдении условий установки и эксплуатации

Совместимость и монтаж

Гильза ГМА-50/70 медно-алюминиевая соединительная совместима с кабелями, имеющими жилы сечением 50–70 мм2. Монтаж выполняется исключительно методом опрессовки с использованием клещей, подходящих по матрицам к диаметру гильзы (14,6 мм). На стороне алюминиевой части предусмотрено защитное покрытие - колпачок, препятствующий образованию оксидной плёнки. Перед монтажом необходимо удалить этот колпачок, затем зачистить жилы, вставить их в гильзу и произвести опрессовку. Не допускается использование пайки или болтовых соединений.

Безопасность и стандарты

Гильза ГМА-50/70 медно-алюминиевая соединительная соответствует требованиям к соединениям в электрических сетях до 10 кВ. Конструкция обеспечивает механическую прочность и термическую стабильность при длительной нагрузке. Соответствие нормам безопасности достигнуто за счёт однородного металлического контакта и защиты от окисления.

Преимущества

• Защитный колпачок на алюминиевой стороне предотвращает окисление - увеличивает срок службы контакта
• Высокая проводимость благодаря сочетанию меди и алюминия - минимизирует потери энергии
• Универсальная форма - подходит как для круглых, так и для секторных жил
• Стандартный размер - совместим с распространёнными опрессовочными клещами
• Яркая цветовая маркировка - снижает вероятность путаницы с другими типами гильз

Ограничения применения

• Не применяется для соединений ниже 50 мм2 или выше 70 мм2 - не обеспечит нужную площадь контакта
• Не предназначен для работы вне закрытых устройств - не имеет IP-защиты, чувствителен к влаге и химическим воздействиям
• Срок службы ограничен 5 годами - после этого времени рекомендуется проверка состояния соединения
• Требуется точная опрессовка - недостаточное давление вызывает высокое переходное сопротивление
• Не подходит для мобильных или вибрационных систем - возможна усталость металла при циклических нагрузках

Примеры использования

• Подключение алюминиевого кабеля от воздушной линии к медному вводу в распределительном щите
• Соединение медного кабеля от трансформатора с алюминиевым ответвлением к оборудованию
• Замена старого алюминиевого провода на новый медный в существующей сети без замены всей трассы
• Монтаж в подземных камерах, кабельных каналах и внутри распределительных пунктов

Практические советы

• Перед монтажом обязательно зачистите жилы до металлического блеска - даже маленький слой оксида снижает качество контакта
• Выбирайте опрессовочные клещи с матрицами, точно соответствующими диаметру гильзы (14,6 мм)
• Проверьте глубину входа жил - они должны полностью войти в гильзу, не выступая за её края
• После опрессовки осмотрите место соединения: не должно быть трещин, перекосов или следов перегрева
• При работе в сыром помещении дополнительно герметизируйте соединение термоусадочной трубкой - гильза сама по себе не защищена от влаги
• Не смешивайте гильзы ГМА с другими типами - даже небольшое различие в материале или форме может привести к аварии
