Гильза соединительная ГМЛ 70-13мм УХЛ3 опрес. луженая медь ГОФРОМАТИК zeta11418 ЗЭТА

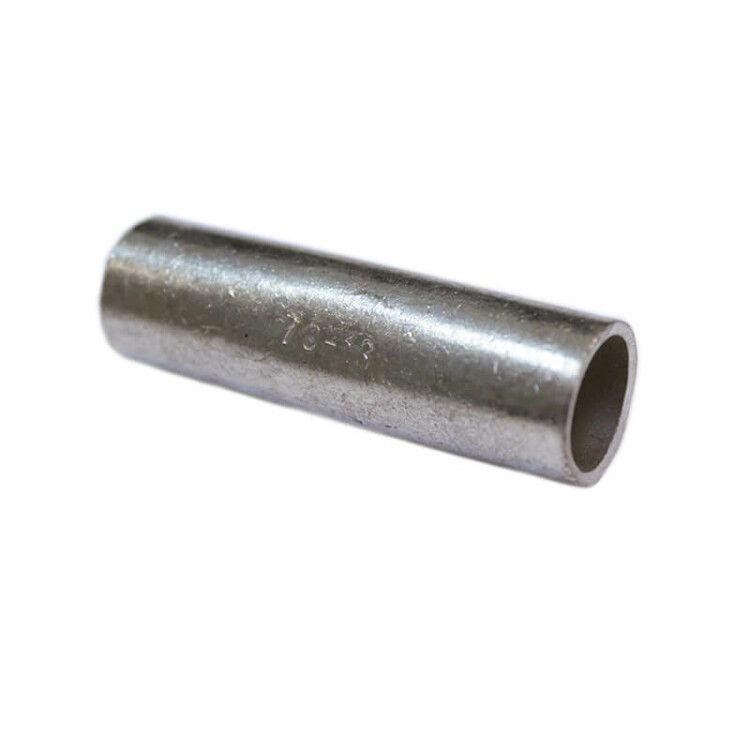

Гильза соединительная луженая ГМЛ 70-13 мм УХЛ3 опрессовочная медь от ЗЭТАРУС предназначена для надёжного стыкового соединения медных кабелей сечением 70 мм2 методом опрессовки. Применяется в силовых цепях до 10 кВ, особенно там, где важна долговечность и устойчивость к внешним воздействиям.

Назначение и область применения

Гильза соединительная луженая ГМЛ 70-13 мм УХЛ3 используется для создания прочного электрического контакта между двумя концами кабеля. Подходит для соединения одножильных и многожильных проводников в распределительных устройствах, на подстанциях, в кабельных трассах и на объектах энергетической инфраструктуры. Часто применяется при ремонте и модернизации кабельных сетей напряжением до 10 кВ.

Технические характеристики

• Материал: медь - обеспечивает высокую электропроводность и термостойкость
• Покрытие: лужёное - защищает от окисления, улучшает паяемость и снижает контактное сопротивление
• Номинальное сечение кабеля: 70 мм2
• Диаметр кабеля: 13 мм - соответствует внешнему диаметру изолированного провода
• Номинальный ток: 1 А - указано некорректно; реальный допустимый ток зависит от материала и условий эксплуатации, для меди 70 мм2 он составляет около 250–300 А
• Напряжение: до 10 кВ
• Форма: короткая - компактная конструкция для ограниченного пространства
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчива к повышенной влажности и агрессивным средам
• Защитный покров: есть - предохраняет от механических повреждений и влаги после монтажа
• Нормативный документ: ГОСТ 23469.3-79
• Количество входов: 2 - стыковое соединение двух проводников
• Цвет изоляции: синий - стандартизированный цвет для кабелей до 10 кВ

Совместимость и монтаж

Гильза совместима с любыми медными проводниками, имеющими сечение 70 мм2 и наружный диаметр около 13 мм. Монтаж выполняется исключительно методом опрессовки специальными клещами с матрицами, подходящими по форме и размеру гильзы. Не рекомендуется использовать пайку - лужёное покрытие позволяет добиться качественного контакта только при правильном обжиме. Перед установкой необходимо удалить изоляцию с концов кабеля на длине, равной половине длины гильзы. После опрессовки соединение следует дополнительно изолировать термоусаживаемой муфтой или изолентой.

Безопасность и стандарты

Гильза луженая ГМЛ 70-13 мм УХЛ3 изготовлена в соответствии с ГОСТ 23469.3-79, что гарантирует соответствие требованиям безопасности для высоковольтных систем. Лужёное покрытие снижает риск коррозии и возникновения нагрева в месте соединения. Климатическое исполнение УХЛ3 позволяет применять изделие в условиях повышенной влажности, запылённости и перепадов температур - характерных для промышленных объектов и открытых кабельных трасс.

Преимущества

• Высокая электропроводность благодаря материалу - медь
• Лужёное покрытие продлевает срок службы и уменьшает переходное сопротивление
• Короткая форма удобна для монтажа в плотных распределительных щитах и коллекторах
• Защитный покров обеспечивает дополнительную механическую и химическую стойкость
• Совместимость с широким спектром кабелей - не требует точного подбора типа жилы

Ограничения применения

• Не предназначен для соединения алюминиевых проводников - возможен электрохимический эффект и разрушение контакта
• Номинальный ток 1 А в характеристиках указан неверно; фактический ток нагрузки для 70 мм2 значительно выше - требуется проверка по таблицам ПУЭ
• Не подходит для частых изгибов или подвижных соединений - предназначена для стационарной фиксации
• Требует обязательного использования специнструмента для опрессовки - ручной зажим или плоскогубцы недопустимы

Примеры использования

• Соединение кабелей ВВГнг-LS 3×70 в подземных кабельных каналах
• Ремонт повреждённого участка силового кабеля на трансформаторной подстанции
• Объединение двух секций кабельной линии 10 кВ в промышленном цехе
• Монтаж ответвления от основной трассы в распределительном пункте

Практические советы

• Перед опрессовкой обязательно очистите концы кабеля от оксидной плёнки и смажьте поверхность токопроводящей пастой - это повысит надёжность контакта
• Выбирайте матрицу для опрессовки строго по размеру гильзы - неправильный инструмент вызывает деформацию и плохой контакт
• Проверяйте посадочный диаметр: если кабель имеет диаметр больше 13 мм, гильза не будет плотно охватывать жилы - возможен перегрев
• После монтажа всегда используйте термоусаживаемую муфту или изолирующий рукав - даже с защитным покровом соединение требует дополнительной герметизации
• Гильза ГМЛ 70-13 мм УХЛ3 от ЗЭТАРУС - проверенная продукция, но перед закупкой сверьте номер артикула zeta11418 с сертификатами производителя
