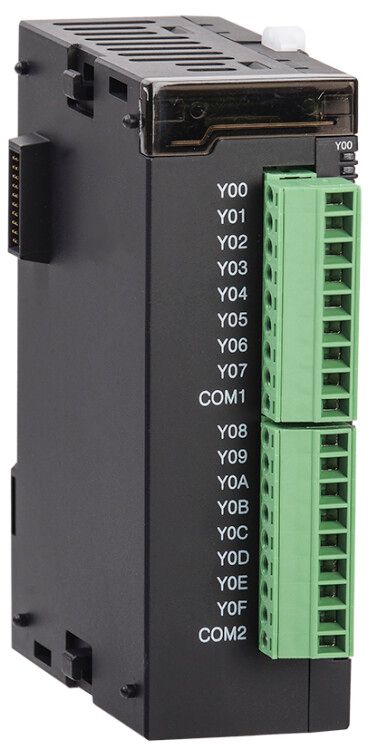

Модуль расширения дискрет. выходами; 16 выходов (реле макс.ток 2А) ONI PLC-S-EXD-0016 IEK

Модуль расширения дискретных выходов ПЛК S. 16DO серии ONI - устройство для увеличения количества релейных выходов в системах на базе контроллеров ONI ПЛК S. Артикул plc-s-exd-0016 позволяет управлять нагрузками переменного и постоянного тока через 16 независимых релейных контактов при питании от 24 В постоянного тока.

Назначение и область применения

Модуль расширения дискретных выходов ПЛК S. 16DO серии ONI предназначен для расширения числа выходных каналов программируемого логического контроллера (ПЛК) ONI ПЛК S. Он используется там, где требуется управление внешними устройствами - например, реле, световыми индикаторами, насосами, клапанами, маломощными двигателями. Подходит для автоматизации технологических линий, систем вентиляции, освещения и других задач, требующих коммутации нагрузок.

Технические характеристики

• Тип выходов: релейные (механические контакты)
• Количество выходов: 16
• Выходной ток: до 2 А (максимум на каждый контакт)
• Напряжение питания: 24 В постоянного тока (DC)
• Выходное напряжение: переменный (AC) и постоянный (DC) ток
• Задержка обмена сигналом: 10 мс
• Время запаздывания при переключении: 10 мс
• Подключение: штепсельный разъём (быстрый монтаж и демонтаж)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP20 (защита от прикосновений и ограниченная защита от пыли)
• Рабочая температура: от -10 C до +65 C
• Максимальное сечение провода: 1,5 мм2
• Количество входов: 0 (только выходы)
• Гарантия: 12 месяцев

Совместимость и монтаж

Модуль расширения дискретных выходов ПЛК S. 16DO серии ONI совместим исключительно с ПЛК серии ONI ПЛК S. Для подключения используется специальный штепсельный разъём - он обеспечивает надёжную передачу сигналов и быстрое замещение модуля при необходимости. Монтаж выполняется на стандартную DIN-рейку. Кабели подключаются к клеммам с зажимами, рассчитанными на провода до 1,5 мм2. Убедитесь, что питание 24 В DC подаётся правильно - неверное подключение может повредить модуль.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания воды или пыли. Применяйте модуль внутри электрошкафов или закрытых корпусов. Не используйте в условиях повышенной влажности, сырости или наличии агрессивных сред.

Преимущества

• 16 релейных выходов позволяют эффективно масштабировать системы управления без замены основного ПЛК
• Работа с AC/DC нагрузками - гибкость в выборе исполнительных устройств
• Штепсельное подключение ускоряет обслуживание и замену
• Низкая задержка (10 мс) обеспечивает достаточную скорость реакции для большинства промышленных процессов
• Компактный форм-фактор и DIN-монтаж экономят место в щите

Ограничения применения

• Не поддерживает аналоговые сигналы - только дискретные (вкл./выкл.)
• Имеет задержку 10 мс - не подходит для высокоскоростных применений (например, импульсное управление шаговыми двигателями)
• Максимальный ток 2 А на канал - нельзя использовать для мощных двигателей, нагревателей свыше 500 Вт при 24 В
• IP20 - требует установки в защищённом корпусе; не допускается использование на открытом воздухе или в сырых помещениях
• Совместим только с ПЛК ONI ПЛК S - не работает с другими сериями или брендами

Примеры использования

• Управление 16 светильниками в цеху через программу ПЛК
• Переключение клапанов в системе водоснабжения
• Активация вентиляторов при превышении температуры
• Коммутирование сигнализационных ламп на пульте управления
• Управление магнитными пускателями малой мощности

Практические советы

• Проверьте номинальный ток нагрузки - не превышайте 2 А на один выход. При больших токах используйте промежуточные реле.
• При подключении индуктивных нагрузок (катушки, двигатели) рекомендуется установить дифференциальные фильтры или RC-цепочки для продления срока службы реле.
• Используйте кабели сечением не более 1,5 мм2 - более толстые провода не войдут в клеммы.
• При замене модуля отключите питание 24 В DC - даже при выключенном ПЛК возможен потенциал на выходах.
• Для удобства обслуживания пометьте каждую клемму - особенно при использовании нескольких модулей.
• Модуль не имеет индикации состояния выходов - следите за состоянием через ПЛК-программу.
