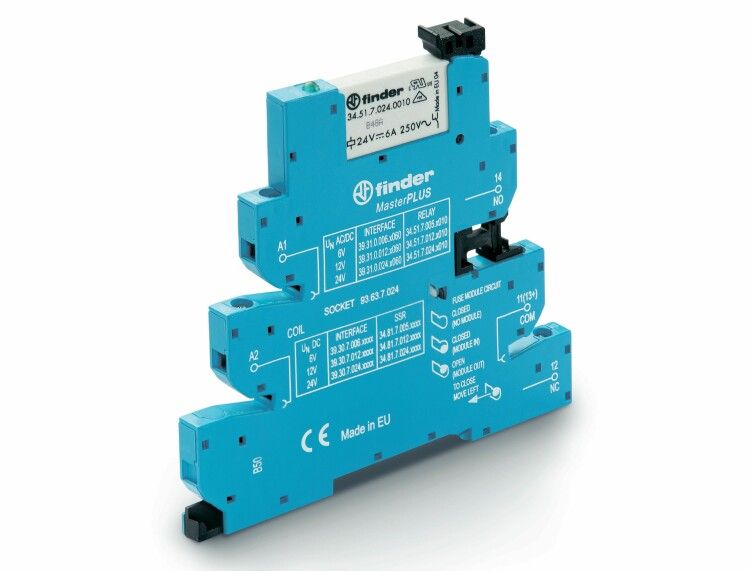

Интерфейсный модуль, электромеханическое реле, серия MasterPLUS; 1CO 6A; контакты AgNi; питание 24-240В AC/DC | 393102400060 Finder 39.31.0.240.0060

Интерфейсный модуль Finder 39.31.0.240.0060 - это надёжное электромеханическое реле серии MasterPLUS с коммутацией до 6 А и широким диапазоном напряжений питания 24–240 В AC/DC. Подходит для управления нагрузками в автоматизированных системах, где важна устойчивость к колебаниям сети и долгий срок службы контактов из серебро-никеля.

Назначение и область применения

Интерфейсный модуль Finder 39.31.0.240.0060 используется для гальванической развязки и коммутации слаботочных сигналов в силовые цепи. Он позволяет управлять устройствами высокой мощности - двигателями, нагревательными элементами, светильниками - через контроллеры с низковольтным выходом. Применяется в панелях управления, промышленной автоматике, системах безопасности и оборудовании с жесткими требованиями к надёжности.

Технические характеристики

• Напряжение питания: 24–240 В переменного и постоянного тока - работает на любой сети без переключения режимов
• Коммутируемый ток: 6 А при напряжении до 250 В AC / 30 В DC - подходит для большинства бытовых и промышленных нагрузок
• Тип контактов: один нормально замкнутый (1CO), материал - серебро-никель (AgNi) - устойчив к дуговым повреждениям и окислению
• Подключение: винтовые клеммы - удобны для многожильных проводов и обеспечивают прочную фиксацию
• Светодиодная индикация: есть - показывает состояние включения катушки, упрощает диагностику
• Монтаж: на DIN-рейку (монтажная плата) - совместим с типовыми шкафами управления
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не предназначен для открытой установки
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −25C до +55C и повышенной влажности
• Поляризация: свободная - можно подключать клеммы питания в любом порядке
• Управление: моностабильное - возвращает в исходное положение после отключения питания

Совместимость и монтаж

Интерфейсный модуль Finder 39.31.0.240.0060 монтируется на стандартную DIN-рейку 35 мм. В комплекте с розеткой - достаточно просто вставить реле в гнездо, чтобы обеспечить быстрый доступ при замене. Клеммы рассчитаны на провода сечением до 2,5 мм2. Для надёжного соединения рекомендуется использовать наконечники типа “штырь” или “вилка”. Не требует внешнего буферного диода - внутренняя защита от импульсов уже учтена конструкцией.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1, EN 61810-2 и EN 61810-7, что гарантирует соответствие требованиям к безопасности, механической выносливости и электрической износостойкости. Сертифицировано для использования в промышленных системах класса IEC 60204-1. Максимальная плотность тепла при групповой установке - не более 4 модулей на 10 см ширины рейки.

Преимущества

• Широкий диапазон рабочего напряжения (24–240 В AC/DC) - снижает необходимость подбора специализированных реле для разных сетей
• Контакты AgNi - увеличивают срок службы при переключении индуктивных нагрузок, таких как катушки или маломощные двигатели
• Светодиодная индикация - позволяет оперативно определить причину отказа без тестера
• Розетка в комплекте - ускоряет замену и минимизирует время простоя
• Свободная поляризация - исключает ошибки при подключении питания

Ограничения применения

• Не предназначено для работы во взрывоопасных зонах - степень защиты IP20 не обеспечивает герметичность
• Запрещено применять при токе выше 6 А - риск сваривания контактов и выхода из строя
• Не рекомендуется для частого включения/выключения (>1000 циклов/час) - возможен преждевременный износ
• Не подходит для установки вне закрытых щитов - отсутствует защита от пыли, влаги и механических воздействий

Примеры использования

• Управление насосом в системе водоснабжения через PLC с выходом 24 В DC
• Включение нагревателя в термокамере при получении сигнала от датчика температуры
• Коммутация освещения в цеху по расписанию от реле времени
• Разъединение цепи аварийной остановки в конвейерной линии

Практические советы

• При использовании с индуктивными нагрузками (катушки, реле, двигатели) проверьте наличие гашения переходных процессов - хотя реле имеет встроенную защиту, для критических систем лучше добавить RC-цепь
• Не затягивайте винты клемм слишком сильно - это может повредить пластиковую основу
• При установке нескольких модулей рядом соблюдайте минимальный зазор 5 мм между корпусами для лучшего теплоотвода
• Проверяйте соответствие сечения провода и тока нагрузки - даже при 6 А использование провода менее 1,5 мм2 может вызвать перегрев
• При замене всегда отключайте питание - даже при отключенном управлении контакты могут находиться под напряжением
