Кабельный листовой лоток перфорированный 85x100x3000 (DKS 810 FT) | 6086470 OBO Bettermann

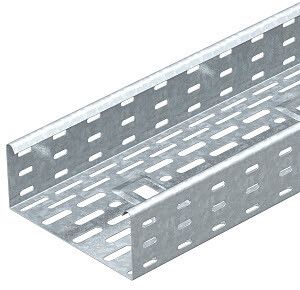

Кабельный листовой лоток перфорированный 85x100x3000 горячий цинк, сталь 1мм от OBO BETTERMANN (артикул 6086470, тип DKS 810 FT) предназначен для прокладки кабелей в производственных условиях с высокими требованиями к долговечности и механической защите. Лоток выполнен из стали с горячим цинкованием, что обеспечивает устойчивость к коррозии даже в агрессивных средах.

Назначение и область применения

Кабельный листовой лоток перфорированный 85x100x3000 горячий цинк, сталь 1мм используется для прокладки силовых и слаботочных кабелей в закрытых производственных помещениях, на объектах химической промышленности, в зонах с низкой солевой нагрузкой (например, прибрежные районы без постоянного воздействия морской воды). Подходит для систем с нагрузкой до 200 кг/м. Применяется там, где требуется доступ к кабелям для обслуживания, вентиляция и фиксация проводов через перфорацию.

Технические характеристики

• Размеры: 85×100×3000 мм
• Материал: сталь, толщиной 1 мм
• Полезное сечение: 8300 мм2
• Покрытие: горячий цинк (толщина 60–85 мкм по ГОСТ Р 9.307-89)
• Исполнение: без встроенного соединительного элемента
• Монтажная перфорация: да - позволяет крепить к стенам и потолкам болтами или хомутами
• Перфорированная боковая стенка: да - обеспечивает вентиляцию и удобство прокладки кабелей
• Рабочая температура: от –70C до +45C (УХЛ-1 по ГОСТ 15150-69)
• Виброустойчивость: 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: класс E45–E90 (зависит от типа кабеля, согласно ГОСТ Р 53316-2009)
• Срок службы: не менее 30 лет при правильной эксплуатации
• Реестр РФ: 1367\18\2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023

Совместимость и монтаж

Кабельный листовой лоток перфорированный 85x100x3000 горячий цинк, сталь 1мм не имеет встроенных соединителей - для сборки трасс используются внешние комплектующие OBO Bettermann (например, муфты, углы, переходники серии KTS). Монтаж осуществляется через перфорацию в основании и боковых стенках. Для крепления рекомендуются анкерные болты, хомуты или кронштейны с шагом не более 1,5 м. Учитывайте посадочные размеры: ширина лотка 85 мм требует соответствующих крепёжных элементов. Совместим с другими изделиями серии KTS.

Безопасность и стандарты

Изделие соответствует:

• ГОСТ Р 52868-2007 - требования к кабельным лоткам для промышленного использования
• ГОСТ Р 9.307-89 - нормы горячего цинкования
• ГОСТ 15150-69 - климатическое исполнение УХЛ-1
• ГОСТ Р 17516.1-90 - вибростойкость
• ГОСТ Р 53316-2009 - огнестойкость (класс E45–E90)

Произведено в соответствии с лицензией Росатома, допущено к применению на объектах атомной энергетики и других ответственных инфраструктурных проектах.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - защита сохраняется даже при повреждении поверхности
• Перфорация по всей длине снижает вес, улучшает теплоотвод и упрощает прокладку кабелей
• Жесткая конструкция из стали 1 мм выдерживает значительную механическую нагрузку (до 200 кг/м)
• Подходит для длительной эксплуатации в широком диапазоне температур
• Совместимость с сериями OBO Bettermann упрощает расширение системы

Ограничения применения

• Не предназначен для открытого монтажа в зонах с постоянным воздействием морской соли, кислотных паров или агрессивных химикатов
• Не следует использовать в местах с частыми ударными нагрузками - возможна деформация кромок
• Без соединительных элементов - необходимо дополнительно приобретать фитинги для сборки трасс
• Огнестойкость зависит от типа кабеля внутри; сам лоток не является огнестойким элементом, он лишь сохраняет целостность при заданном времени

Примеры использования

• Прокладка кабелей управления на заводах по производству химикатов
• Кабельные трассы в холодильных камерах и цехах с низкими температурами
• Электроснабжение оборудования в портовых терминалах с невысокой солевой нагрузкой
• Системы автоматизации на объектах Росатома и смежных отраслей
• Обвязка станков, конвейеров, насосных установок в производственных корпусах

Практические советы

• При проектировании трасс учитывайте радиус изгиба - минимальный радиус для этого лотка составляет 150 мм
• Для длинных участков (>10 м) предусмотрите компенсационные зазоры между секциями из-за теплового расширения
• Перед монтажом проверьте наличие перфораций - они должны совпадать с точками крепления
• Запрещается сваривать лоток - это нарушает защитное цинковое покрытие
• При необходимости модификации (резка) используйте ножницы по металлу, после чего обработайте кромки антикоррозийным составом
• Для максимальной надёжности комбинируйте с кабельными планками и креплениями серии KTS от OBO Bettermann
