Кабельный ввод мембранный КВМ-6 | SQ0814-0011 TDM

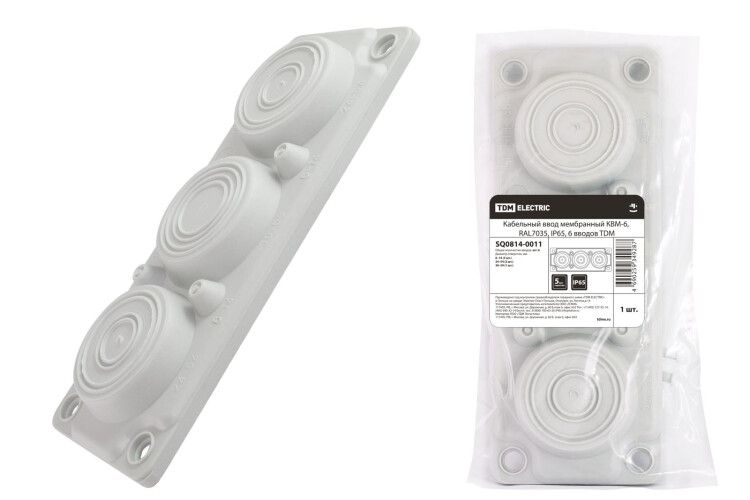

Кабельный ввод мембранный КВМ-6 TDM - это герметичный элемент для установки в распределительных щитах из пластика с заранее подготовленным отверстием. Бренд TDM ELECTRIC предлагает надежное решение для защиты внутренних цепей от пыли, влаги и механических воздействий, обеспечивая безопасную прокладку кабелей различного сечения.

Назначение и область применения

Кабельный ввод мембранный КВМ-6 TDM предназначен для герметизации проходов кабелей через стенки распределительных щитов. Подходит для установки в щиты с предварительно вырезанным круглым отверстием диаметром 60 мм. Применяется в промышленной автоматике, системах управления, силовых щитах на объектах с повышенными требованиями к защите от внешней среды - например, на заводах, в насосных станциях, на улице внутри закрытых корпусов.

Технические характеристики

• Тип: мембранный кабельный ввод с фланцем
• Материал корпуса: стальной каркас
• Материал мембраны: термопластический эластомер (ТРЕ), самозаглушающий, не поддерживающий горение
• Диаметр отверстия для монтажа: 60 мм
• Диапазон сечений вводимых кабелей: от 5 мм2 до 59 мм2
• Крепление: в комплекте - болты и гайки для фиксации на панели

Совместимость и монтаж

Кабельный ввод КВМ-6 TDM устанавливается в щиты с пластиковым корпусом, имеющими готовое круглое отверстие Ø60 мм. Для монтажа:

• Убедитесь, что отверстие точно соответствует размеру - не допускаются зазоры больше +-1 мм.
• Закрепите ввод с помощью комплектных болтов, равномерно затянув их по диагонали - это исключает перекос мембраны.
• Не используйте инструменты с острыми краями при введении кабеля - повреждение мембраны снижает степень герметизации.
• Работает с одиночными кабелями или группой жил, суммарное сечение которых попадает в диапазон 5–59 мм2.

Безопасность и стандарты

Материал мембраны - термопластический эластомер (ТРЕ) - не поддерживает горение, что соответствует требованиям безопасности для электрооборудования. Конструкция обеспечивает естественную герметизацию за счет деформации материала вокруг кабеля, без необходимости дополнительных уплотнителей. Наличие металлического каркаса гарантирует прочность и долговечность при многократном обслуживании.

Преимущества

• Герметизация достигается без использования резиновых колец или клея - мембрана самостоятельно адаптируется под любой кабель в заданном диапазоне сечений.
• Высокая механическая прочность благодаря стальному каркасу - выдерживает нагрузки при протяжке кабелей.
• Не требует специальных инструментов для установки - достаточно обычного набора гаечных ключей.
• Подходит для частого демонтажа и замены кабелей - мембрана сохраняет герметичность после нескольких операций.

Ограничения применения

• Не предназначена для установки в металлические щиты - требуется фланцевый монтаж на толщину пластика, подходящую для данного типа крепления.
• Не рекомендуется использовать с кабелями с наружным диаметром менее 5 мм - возможна потеря герметичности.
• Не рассчитана на постоянное погружение в воду - хотя материал устойчив к влаге, уровень защиты не соответствует IP68.
• Не применяется в условиях высоких температур выше +80 C - термопластический эластомер может потерять упругость.

Примеры использования

• Промышленные станки с частотными преобразователями - вход/выход питания и сигнальных кабелей.
• Щиты управления конвейерными линиями - защита от пыли и брызг воды.
• Аксессуары для наружных шкафов - где важна защита от осадков и запыленности, но нет прямого контакта с водой.
• Объекты ЖКХ - щиты на этажах, в подвале, венткамерах.

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - он должен быть в пределах 5–59 мм2, а не ориентироваться только на количество жил.
• Если вводится несколько кабелей, распределите их равномерно по окружности - так мембрана деформируется более равномерно и лучше герметизирует.
• Избегайте перегиба кабелей у места ввода - это снижает срок службы и может вызвать трещины в изоляции.
• При замене кабеля не вынимайте полностью весь ввод - достаточно ослабить крепление и сдвинуть мембрану в сторону.
• Для длительной эксплуатации вне помещений рекомендуется дополнительно защищать место ввода от УФ-лучей - например, кожухом или термоусадкой.
