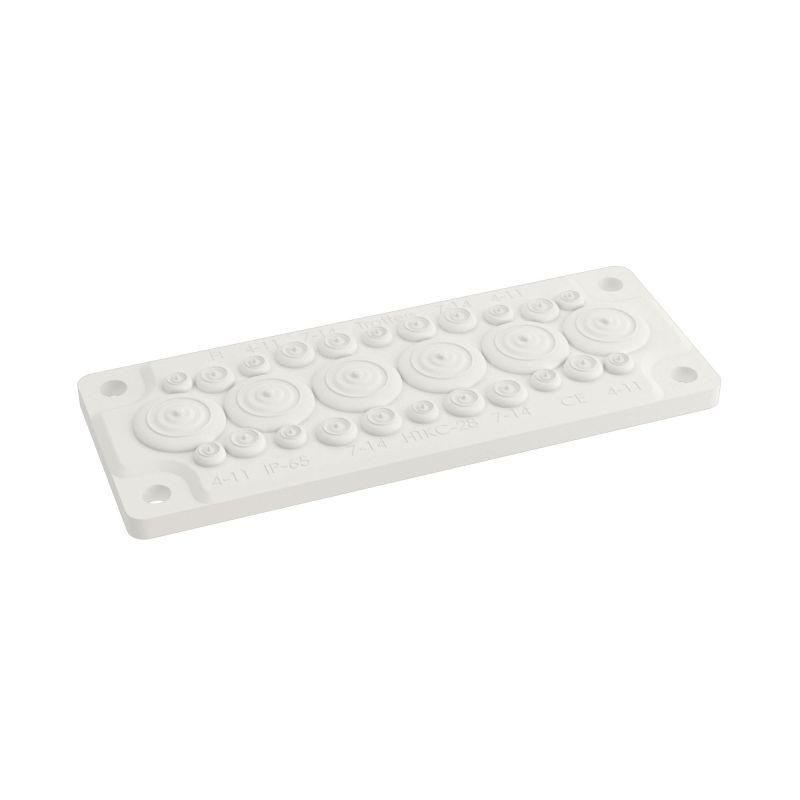

Кабельный ввод пластик V0 UL94 IP65 +100 - 40, 28 отверстий FL21 | R5HTKC28 DKC ДКС

Кабельный ввод пластик V0 UL94 IP65 +100 -40 °C, 28 отверстий FL21 DKC — это мембранный кабельный ввод из термопластичного эластомера, предназначенный для герметизации пучков проводов и кабелей в распределительных щитах, корпусах оборудования и других устройствах. Бренд DKC и артикул r5htkc28 указывают на серию RAM block, где этот элемент используется там, где важна надежная защита от пыли и влаги при широком температурном диапазоне.

Назначение и область применения

Кабельный ввод FL21 DKC предназначен для фиксации и уплотнения множества кабелей одновременно через одну точку входа. Подходит для установки в стенках шкафов, пультов управления, промышленной автоматики и внешних устройств, требующих защиты от пыли и брызг воды. Особенно эффективен там, где требуется компактное решение вместо нескольких одиночных вводов.

Технические характеристики

• Степень защиты: IP65 — полностью защищён от пыли и устойчив к водяным струям из любого направления;
• Количество отверстий: 28 — позволяет пропустить до 28 кабелей различного диаметра;
• Материал: термопластичный эластомер — гибкий, долговечный, не хрупкий даже при низких температурах;
• Категория стойкости к горению: V-0 (UL94) — материал самозагасает после удаления источника пламени;
• Рабочая температура: от -40 °C до +130 °C — выдерживает экстремальные условия, включая холодные склады и нагреваемые помещения;
• Цвет: белый (RAL 7035) — соответствует стандартному цвету промышленного оборудования;
• Исполнение: мембранное — уплотнение достигается за счёт деформации материала вокруг кабелей, без механического зажима;
• Покрытие поверхности: необработанное — поверхность матовая, без антикоррозийного или декоративного слоя.

Совместимость и монтаж

FL21 DKC устанавливается в предварительно просверленное отверстие диаметром 60–65 мм. Мембрана плотно прилегает к краям отверстия благодаря своей эластичности. Для монтажа достаточно вставить ввод в отверстие и закрепить его с внутренней стороны металлической или пластиковой планкой (не входит в комплект). Кабели протягиваются через отверстия в мембране — они самостоятельно уплотняются при затяжке. Учитывайте, что максимальный суммарный диаметр всех кабелей не должен превышать 80 % площади отверстий, чтобы сохранить степень защиты IP65.

Безопасность и стандарты

• Соответствует стандарту UL94 V-0 — обеспечивает безопасную эксплуатацию в условиях возможного возгорания;
• Соблюдены требования IP65 согласно IEC 60529 — гарантирует защиту от твёрдых частиц и водяных струй;
• Материал не содержит свинца и других запрещённых веществ — совместим с RoHS.

Преимущества

• Высокая герметизация за счёт мембранной технологии — не требует замены уплотнителей при замене кабелей;
• Устойчивость к перепадам температур — работает в суровых климатических условиях без трещин и потери эластичности;
• Горючесть класса V-0 снижает риск распространения огня внутри шкафа;
• Один ввод заменяет до 28 одиночных кабельных вводов — экономит место и время монтажа;
• Белый цвет легко сочетается с большинством промышленных корпусов и не выгорает под UV-излучением.

Ограничения применения

• Не предназначен для постоянного погружения в воду — IP65 не равнозначен IP67/IP68;
• Не рекомендован для кабелей с жёсткой бронёй или крупными металическими оплетками — могут повредить мембрану;
• Не имеет встроенной фиксации — требует дополнительного крепления с внутренней стороны шкафа;
• Не подходит для высокочастотных сигналов, требующих экранного соединения — не обеспечивает ЭМИ-защиту;
• Максимальная температура +130 °C — не использовать рядом с источниками тепла выше этого значения (например, рядом с ТЭНами).

Примеры использования

• Щиты управления станков ЧПУ — сборка множества сигнальных и силовых кабелей в одном месте;
• Автоматические линии на пищевых производствах — устойчив к мойкам и влажной среде;
• Наружные пункты управления — защита от пыли и дождя в условиях открытой площадки;
• Лифтовые системы — компактное решение для кабелей датчиков, кнопок и питания;
• Агрегаты в холодильных камерах — сохраняет герметичность при минусовых температурах.

Практические советы

• Перед монтажом проверьте диаметр каждого кабеля — слишком толстые могут не войти в отверстия или нарушить герметичность;
• Не используйте инструменты с острыми краями при введении кабелей — можно порвать мембрану;
• При необходимости замены одного кабеля — не обязательно демонтировать весь ввод; просто вытащите нужный и вставьте новый — мембрана восстановит форму;
• Для длительной работы при температурах ниже -30 °C — перед установкой выдержите ввод при комнатной температуре 10–15 минут;
• При использовании в цепях переменного тока более 1000 В — дополнительно проверьте изоляционные свойства кабелей, так как сам ввод не является электроизолятором.
