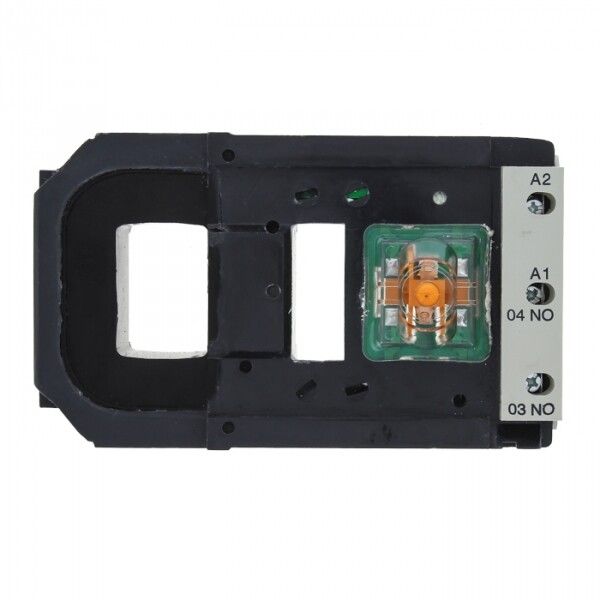

Катушка управления КТЭ F 500А 220В EKF PROxima | ctr-k-b-500/220

Катушка управления контактора КТЭ F 500А 220В от EKF - элемент для включения и отключения силового контактора при подаче переменного напряжения 220 В. Применяется в системах автоматизации, где требуется надёжное управление нагрузками до 500 А. Артикул ctr-k-b-500/220 соответствует серии PROxima.

Назначение и область применения

Катушка управления контактора КТЭ F 500А 220В служит для приведения в действие силового контактора. Когда на катушку подаётся напряжение 220 В переменного тока, она создаёт магнитное поле, замыкающее главные контакты контактора. Это позволяет включать или отключать мощную нагрузку - например, двигатели, нагревательные элементы или освещение - через слаботочные управляющие цепи (например, кнопки, терморегуляторы, PLC).

Подходит для установки в щитах автоматизации промышленного оборудования: конвейеры, насосы, компрессоры, системы вентиляции. Часто используется совместительно с контактными приставками ПКЭ и тепловыми реле РТЭ из серии PROxima.

Технические характеристики

• Тип тока: переменный (AC) - работает только с сетью 50 Гц, несовместима с постоянным током;
• Напряжение питания: 220 В - оптимальное рабочее напряжение, допускаются небольшие колебания +-10%;
• Номинальный ток контактора: 500 А - указывает на максимальную коммутируемую нагрузку самого контактора, к которому подключена катушка;
• Способ монтажа: монтажная плата - крепится прямо на печатную плату внутри корпуса контактора, не требует внешних клемм;
• Степень защиты: IP20 - защищает от доступа пальцев и предметов более 12 мм, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с температурой от −25C до +40C и относительной влажностью до 90% при 25C;
• Гарантийный срок: 84 месяца - один из самых длинных в классе, подтверждает высокую надёжность сборки;
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002 - сертифицирована для применения в промышленных электроустановках России и стран СНГ.

Совместимость и монтаж

Катушка управления КТЭ F 500А 220В совместима исключительно с контакторами серии КТЭ F, имеющими стандартный посадочный разъём для монтажной платы. Не подходит для контакторов КМЭ, даже если они имеют аналогичный номинал тока.

Монтаж выполняется на специальной платформе внутри корпуса контактора. Подключение проводов осуществляется к двум выводам на задней стороне катушки. Напряжение подаётся напрямую от управляющего устройства - кнопки, реле, контроллера. Перед установкой проверьте соответствие напряжения сети и тип тока - подача постоянного тока повредит катушку.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1-2002, который регламентирует безопасность и функциональность аппаратов управления. Сертификация гарантирует отказоустойчивость при перегрузках и импульсных помехах. IP20 не обеспечивает защиту от воды - использование вне герметичных шкафов запрещено. Климатическое исполнение УХЛ4 делает её пригодной для работы в неотапливаемых помещениях, но не на улице.

Преимущества

• Высокая долговечность благодаря качественной намотке и герметизации - срок службы превышает 1 млн операций включения;
• Фиксированная посадка на плату снижает риск плохого контакта и вибрационного износа;
• Совместимость с другими элементами серии PROxima (ПКЭ, РТЭ, ПВЭ) упрощает сборку комплексных систем автоматизации;
• Долгий гарантийный срок (7 лет) свидетельствует о стабильном качестве производства EKF.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на открытом воздухе - IP20 недостаточно;
• Работает только с переменным током 220 В - нельзя использовать с источниками постоянного тока или другим напряжением (110 В, 380 В);
• Только для монтажа на плате - не имеет клемм для внешнего подключения, поэтому не подходит для модульных решений;
• Не предназначена для частого включения-выключения (более 120 раз в час) - это сокращает срок службы.

Примеры использования

• Автоматизация конвейера: катушка получает сигнал от датчика наличия детали и включает двигатель через контактор 500 А;
• Система вентиляции: термостат подаёт 220 В на катушку, которая включает вентилятор при превышении температуры;
• Щит управления станком: PLC отправляет команду на катушку, чтобы включить охлаждение или зажимной механизм.

Практические советы

• Проверяйте напряжение перед подключением - даже кратковременная подача 380 В вызовет пробой обмотки;
• При замене используйте только оригинальные катушки КТЭ F - другие модели могут иметь отличные габариты или схему подключения;
• Убедитесь, что монтажная плата контактора чистая и не деформирована - грязь или изгиб могут нарушить контакт;
• Для длительной работы в условиях вибраций рекомендуется дополнительно фиксировать корпус контактора;
• Запасные катушки храните в сухом месте - влага может вызвать окисление контактов даже в неработающем состоянии.
