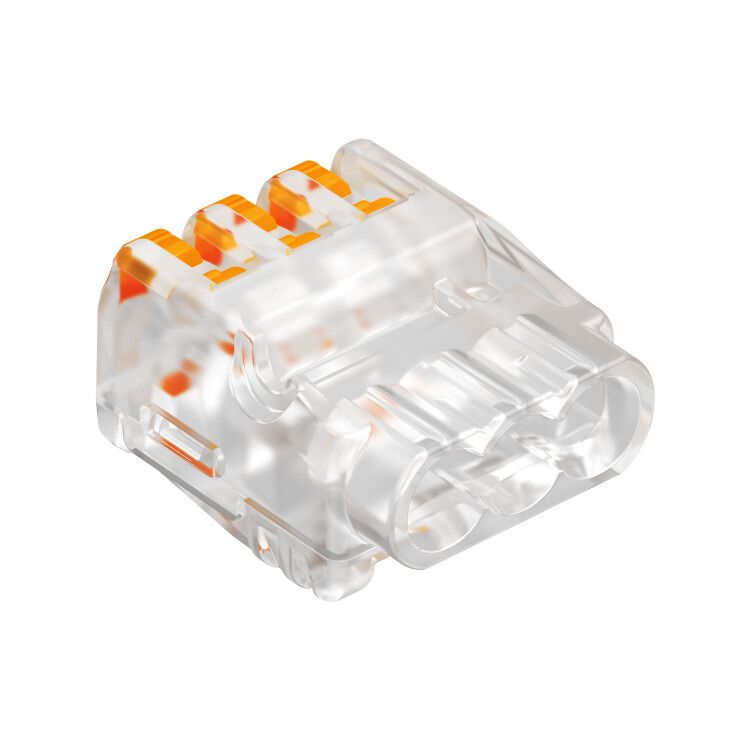

Клемма универсальная пружинная 3х2.5кв. мм 61 325 FL с зажимом прозр. (222-413) OBO 2054454 Bettermann

Клемма универсальная пружинная 3-проводная 0.2 - 2.5 мм2 с зажимом прозрачным (222-413) от OBO BETTERMANN предназначена для надёжного и быстрого соединения одножильных и многожильных проводов в распределительных коробках, щитах и на оборудовании. Прозрачный корпус позволяет контролировать качество соединения, а наличие рычага обеспечивает удобство монтажа даже в плотном пространстве.

Назначение и область применения

Эта клемма используется для соединения электрических проводов в слаботочных и силовых цепях до 600 В. Подходит для установки в электрических шкафах, пультах управления, осветительных системах, автоматизированных линиях и промышленном оборудовании. Особенно эффективна там, где нужна частая перепроверка или замена проводов - например, при обслуживании станков, конвейеров или систем безопасности.

Технические характеристики

• Количество зажимов: 3
• Номинальное сечение провода: 0,2 – 2,5 мм2 (соответствует AWG 12–24)
• Номинальное напряжение: 600 В
• Номинальный ток: 24 А
• Материал корпуса: поликарбонат (термостойкий, самозатухающий)
• Длина зачистки провода: 9 мм (+/-1 мм)
• Рабочая температура: до +85 C (по EN 60998)
• Цвет: прозрачный
• Индикатор фазы: есть - контрольное отверстие под пробник до Ø 2 мм
• Тип: 61 325 FL

Совместимость и монтаж

Клемма универсальная пружинная 3-проводная 0.2 - 2.5 мм2 с зажимом прозрачным (222-413) монтируется на кабель - то есть провод вставляется прямо в зажим без необходимости крепления к DIN-рейке. Установка выполняется так:

• Зачистите провод на 9 мм - точнее, 8–10 мм.
• Отожмите рычаг - он открывает пружинный зажим.
• Вставьте провод до упора.
• Отпустите рычаг - зажим автоматически фиксирует провод.

Для жёстких одножильных проводов рычаг можно не использовать - достаточно просто вставить провод, и он зафиксируется благодаря усилию пружины. Вынимание провода требует обязательного открытия рычага - предотвращает случайное выпадение.

Не используйте клемму для проводов с внешним диаметром более 2,5 мм2 - риск повреждения контактов и перегрева.

Безопасность и стандарты

Клемма универсальная пружинная 3-проводная 0.2 - 2.5 мм2 с зажимом прозрачным (222-413) соответствует требованиям стандарта EN 60998, что гарантирует безопасную работу в условиях повышенной нагрузки и температур. Поликарбонатовый корпус не поддерживает горение и устойчив к механическим воздействиям. Интегрированное контрольное отверстие позволяет проверять наличие фазы без вскрытия клеммы - снижает риск поражения током при диагностике.

Преимущества

• Быстрая установка - не нужны инструменты, кроме плоскогубцев для зачистки.
• Прозрачный корпус - видно, правильно ли вставлен провод и нет ли обрывов.
• Функциональный рычаг - обеспечивает надёжный контакт даже при малых усилиях.
• Поддержка всех типов проводов - гибкие, многожильные, жёсткие.
• Контрольное отверстие - возможность диагностики без демонтажа.
• Стандартная компактная форма - легко помещается в tight-пространствах.

Ограничения применения

• Не предназначен для работы при температурах выше +85 C - возможна деформация корпуса.
• Не рекомендуется для проводов с сечением менее 0,2 мм2 - риск плохого контакта.
• Не подходит для многожильных проводов с опрессованной наконечниками - они не войдут в зажим.
• Не следует применять в местах постоянного вибрационного воздействия без дополнительной фиксации.
• Не рассчитана на использование в взрывоопасных зонах - отсутствует сертификация Ex.

Примеры использования

• Соединение фазных проводов в распределительной коробке квартиры.
• Подключение датчиков и исполнительных механизмов на промышленном конвейере.
• Объединение проводов в светильниках с несколькими источниками света.
• Монтаж в щитах автоматизации - особенно когда часто меняются схемы.
• Аварийное подключение временных линий на объектах с ограниченным доступом.

Практические советы

• Перед монтажом всегда зачищайте провод точно на 9 мм - меньше не зафиксируется, больше может вызвать замыкание между зажимами.
• При работе с многожильными проводами слегка скрутите жилы перед вставкой - это повысит надёжность контакта.
• Проверяйте каждый зажим после монтажа - потяните провод легонько, чтобы убедиться, что он не выскочил.
• Если клемма используется в пыльной среде - периодически очищайте её от грязи через контрольное отверстие.
• Для удобства хранения и транспортировки сохраняйте оригинальную упаковку - она содержит маркировку и количество зажимов.
• Артикул 222-413 совпадает с внутренним кодом 61 325 FL - сверьте оба номера при заказе.
