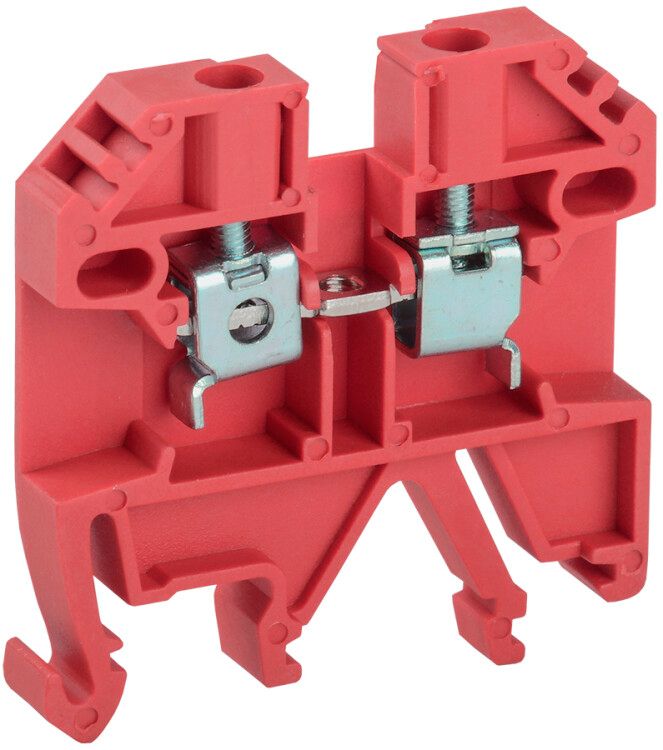

Клемма винтовая КВИ-2,5мм2 красная | YZN30-002-K04 IEK

Клемма винтовая КВИ-2,5мм2 красная от IEK - надёжное винтовое соединение для фиксации проводов сечением 1–4 мм2 в электрощитах на DIN-рейке. Подходит для коммутации фаз, нулей и PE-проводников, обеспечивает долговечную работу в широком диапазоне температур.

Назначение и область применения

Клемма винтовая КВИ-2,5мм2 красная используется для создания прочных и долговечных электрических соединений внутри распределительных щитов. Применяется для подключения фазных, нулевых и защитных проводников (PE) в промышленном, жилом и коммерческом оборудовании. Особенно удобна там, где требуется чёткая цветовая маркировка - красный цвет указывает на фазный проводник.

Технические характеристики

• Тип соединения: винтовой - позволяет плотно затянуть провод без повреждения жилы
• Диапазон сечений провода: 1–4 мм2 - подходит для медных и алюминиевых проводников
• Номинальный ток: 24 А - выдерживает нагрузки типичных бытовых и промышленных цепей
• Номинальное напряжение: 800 В - рассчитана на использование в сетях до 690 В переменного тока
• Количество полюсов: 1 - одноканальная, для одного провода
• Способ монтажа: крепление на DIN-рейку 35 мм - совместима со стандартными шкафами
• Ширина: 6,2 мм - компактный размер, экономит место в щите
• Материал корпуса: полиамид PA - высокая механическая прочность и термостойкость
• Класс воспламеняемости: V0 - самозатухающий материал, не распространяет пламя
• Рабочая температура: от –60 C до +110 C - работает в экстремальных условиях, включая холодные склады и нагреваемые помещения
• Срок службы: 15 лет - гарантирует длительную эксплуатацию без замены
• Позиция подключения: сбоку - удобно для прокладки проводов вдоль рейки
• Требует торцевую пластину: да - для завершения сборки и защиты контактов

Совместимость и монтаж

Клемма винтовая КВИ-2,5мм2 красная легко фиксируется на стандартной DIN-рейке 35 мм. Для установки достаточно защёлкнуть её в паз рейки. После монтажа необходимо закрепить торцевую пластину - она предотвращает случайное выпадение клемм из группы и обеспечивает целостность сборки. Провод вставляется в контактный канал сбоку, после чего зажимается винтом. Рекомендуется использовать отвертку с плоским лезвием и контролировать усилие затяжки - перетягивать нельзя, чтобы не повредить внутренний механизм.

Безопасность и стандарты

Клемма соответствует требованиям безопасности по классу горючести V0: материал корпуса не поддерживает горение и самотушится. Номинальное напряжение 800 В обеспечивает запас по сравнению с обычными сетями 230/400 В. Материал полиамид PA устойчив к химическим воздействиям и старению, что снижает риск возгорания при перегрузках.

Преимущества

• Высокая надёжность соединения благодаря винтовому зажиму - минимизирует риск ослабления контакта
• Цветовая маркировка (красный) ускоряет идентификацию фазы при обслуживании
• Узкий профиль (6,2 мм) позволяет размещать больше клемм в одном ряду
• Работает при экстремальных температурах - подходит для холодных и жарких помещений
• Совместима с другими элементами серии КВИ - можно собирать модульные блоки

Ограничения применения

Не применяется для многожильных проводов без наконечника - при использовании гибких проводов рекомендуется обжать их наконечником типа “пальчик” или “цилиндр”. Не предназначен для подключения проводов меньше 1 мм2 или больше 4 мм2 - это может вызвать перегрев или плохой контакт. Требует обязательного использования торцевой пластины; без неё возможен выход клемм из положения при вибрации или ударах.

Примеры использования

• Подключение фазы к автоматическому выключателю в этажном щите
• Объединение нескольких нулевых проводов в распределительной коробке
• Фиксация защитного проводника (PE) в щитах насосных станций
• Сборка силовой цепи на конвейере или станке с ЧПУ
• Замена старых клемм в старых щитах при модернизации

Практические советы

• Перед монтажом проверьте сечение провода - используйте только 1–4 мм2, иначе контакт будет ненадёжным
• Для многожильных проводов всегда применять наконечники - это исключит обрыв жил и улучшит контакт
• Затягивайте винт до упора, но без лишнего усилия - слышимый щелчок говорит о правильной фиксации
• При группировке нескольких клемм обязательно устанавливайте торцевую пластину - это предотвратит сдвиг и упростит обслуживание
• Красный цвет этой клеммы КВИ-2,5мм2 красная от IEK - не просто декор, а сигнал: здесь фаза. Сохраняйте цветовую стандартизацию во всём щите
• Артикул yzn30-002-k04 - точный идентификатор для заказа запасных частей
