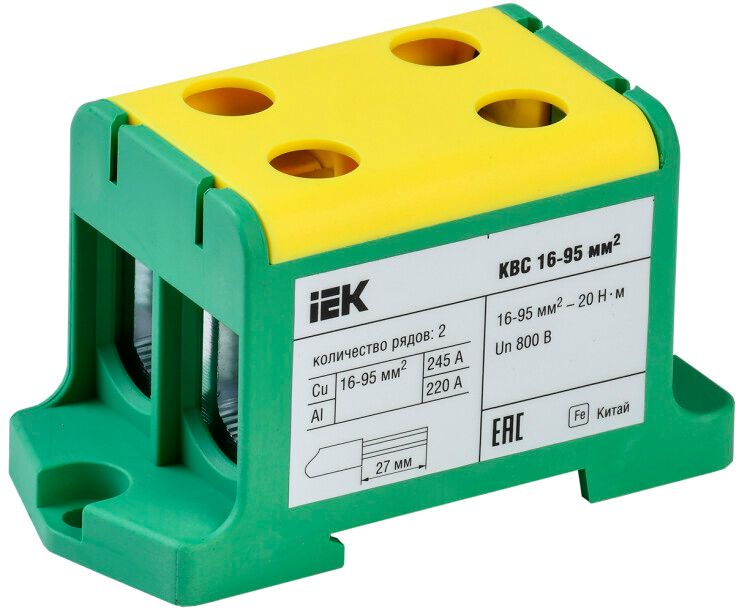

Клемма вводная силовая КВС 16-95 кв.мм. 2-рядная PE | YZN23-095-K52 IEK

Клемма вводная силовая КВС 16-95 кв.мм. 2-рядная PE от IEK предназначена для надёжного соединения мощных проводников в электрощитах и распределительных устройствах. Артикул yzn23-095-k52 обеспечивает безопасную передачу тока до 220 А при работе в широком диапазоне температур.

Назначение и область применения

Клемма вводная силовая КВС 16-95 кв.мм. 2-рядная PE используется для подключения входящих и распределительных проводников большого сечения в электротехнических шкафах. Подходит для монтажа на DIN-рейку в промышленных, коммерческих и жилых объектах. Особенно эффективна при организации ввода питания, заземления и распределении PEN-проводников.

Технические характеристики

• Диапазон сечений проводников: 16–95 мм2 - позволяет работать с толстыми медными и алюминиевыми жилами;
• Номинальный ток: 220 А - рассчитана на высокую нагрузку без перегрева;
• Номинальное напряжение: 800 В - подходит для сетей до 690 В переменного тока и выше;
• Количество полюсов: 2 - два отдельных контакта в одном корпусе для фазы и PE;
• Тип соединения: винтовое - надёжное механическое крепление без сварки или пайки;
• Материал корпуса: полиамид PA - устойчив к ударным нагрузкам, химическим воздействиям и старению;
• Класс воспламеняемости: V0 - самозагасающий материал, соответствует требованиям пожарной безопасности;
• Рабочая температура: от –40 C до +85 C - работает в холодных помещениях и нагретых шкафах;
• Ширина: 42 мм - компактный размер для плотной укладки на рейке;
• Цвет: желто-зелёный - стандартизованный цвет для защитного заземления (PE);
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации;
• Позиция подключения: сбоку - удобный доступ для инструментов при ограниченном пространстве.

Совместимость и монтаж

Клемма вводная силовая КВС 16-95 кв.мм. 2-рядная PE монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть её на рейку - дополнительные крепления не требуются. Также возможна фиксация винтами через отверстия в основании. Соединение выполняется винтовыми зажимами: затягивайте болты моментом, соответствующим рекомендациям производителя - переусердствовать нельзя, чтобы не повредить контактную пластину. Убедитесь, что зачищенная часть провода полностью помещается в гнездо, а изоляция не попала под зажим.

Безопасность и стандарты

Клемма соответствует требованиям международных норм по электроизоляции и пожаробезопасности. Материал корпуса класса V0 предотвращает распространение пламени. Цвет желто-зелёный соответствует ГОСТ Р 50462 для защиты PE. Номинальное напряжение 800 В обеспечивает запас прочности для сетей до 690 В. Произведено в соответствии с системой качества IEK.

Преимущества

• Двухрядное исполнение - экономит место на DIN-рейке, заменяет две одиночные клеммы;
• Высокая плотность тока - выдерживает длительную нагрузку без потерь;
• Удобный боковой доступ - легко обслуживать даже в плотно укомплектованном шкафе;
• Стандартный цвет PE - исключает путаницу при монтаже и диагностике;
• Ударопрочный корпус - сохраняет целостность при транспортировке и эксплуатации;
• Поддержка меди и алюминия - универсальность для различных типов проводов.

Ограничения применения

• Не предназначен для частых отсоединений - многократное демонтажное использование снижает надёжность зажима;
• Не использовать вне закрытых шкафов - открытое расположение увеличивает риск повреждения и поражения током;
• Запрещён монтаж в условиях постоянного воздействия открытого пламени или экстремальных химических сред;
• Не применяйте для сечений меньше 16 мм2 - зажим не обеспечит достаточного давления на тонкий провод;
• Не допускается подключение проводов с изоляцией более чем 10 мм в диаметре - они не войдут в гнездо.

Примеры использования

• Вводной автоматический выключатель в распределительном щите промышленного цеха - соединение кабеля 70 мм2 с PE-шиной;
• Распределение заземления от главной шины к нескольким станкам на одной линии;
• Объединение двух алюминиевых кабелей 95 мм2 в системе энергообеспечения складского комплекса;
• Формирование контура защитного заземления в холодильных камерах с низкими температурами.

Практические советы

• Перед монтажом зачистите провод на длину 12–15 мм - этого достаточно для надёжного контакта;
• Используйте отвёртку с регулируемым крутящим моментом - перетяжка вызывает деформацию контакта;
• Проверьте плотность соединения легким покачиванием провода после затяжки - он не должен двигаться;
• При использовании алюминиевых проводов нанесите антиоксидантную пасту - продлевает срок службы контакта;
• При групповом монтаже нескольких таких клемм оставляйте минимум 10 мм свободного пространства между ними - для теплоотвода и доступа инструмента;
• Артикул yzn23-095-k52 совместим с другими изделиями серии КВС от IEK - можно использовать в единой системе заземления.
