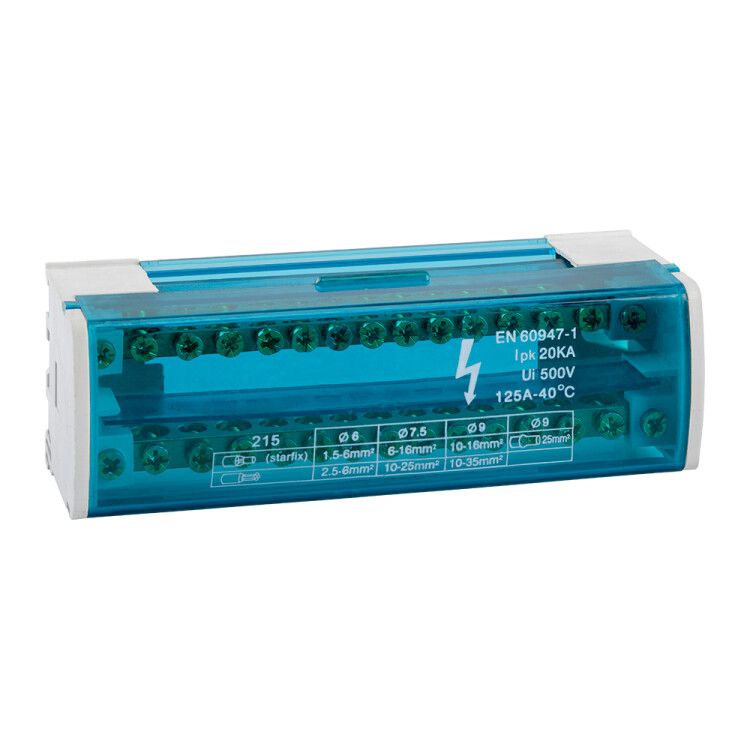

Шина "N" нулевая на DIN-рейку в корпусе-2х15групп | 143227 КЭАЗ

Шина нулевая на DIN-рейку в корпусе 2х15 групп от КЭАЗ (артикул 143227) предназначена для надёжного и компактного распределения нулевых проводников в электрощитах. Эта модель сочетает два изолированных полюса по 15 зажимов каждый, что позволяет организовать отдельные цепи рабочего и защитного нуля в одном корпусе.

Назначение и область применения

Шина нулевая на DIN-рейку в корпусе 2х15 групп используется для соединения нулевых рабочих (N) и нулевых защитных (PE) проводников в распределительных щитах. Применяется в системах TN-S и TN-C-S, где требуется физическое разделение этих цепей. Подходит для установки в бытовых, коммерческих и промышленных электрощитах с номинальным напряжением до 400 В переменного тока.

Технические характеристики

• Номинальный ток: 125 А - выдерживает нагрузку типичных групп освещения, розеток и оборудования до 125 А
• Количество полюсов: 2 - один для N, второй для PE, полностью изолированы друг от друга
• Зажимов на полюс: 15 - позволяет подключить до 15 проводников на каждом нулевом контуре
• Крепление: на DIN-рейку 35 мм - совместима со стандартными рейками в щитах
• Напряжение: до 400 В AC/DC - соответствует требованиям для сетей 230/400 В
• Стандарт: ГОСТ Р 50827 (МЭК 670) - сертифицирована по международным нормам безопасности

Совместимость и монтаж

Шина нулевая на DIN-рейку в корпусе 2х15 groups устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на рейку - никаких болтов или инструментов не требуется. Все зажимы доступны с лицевой стороны, позволяют легко подключать одножильные и многожильные провода сечением до 16 мм2. Максимальная площадь сечения провода указана в паспорте - перед монтажом проверьте соответствие.

Безопасность и стандарты

Изделие выполнено в соответствии с ГОСТ Р 50827 (МЭК 670), обеспечивает изоляцию между полюсами, предотвращает случайное замыкание и снижает риск перегрева при максимальной нагрузке. Корпус изготовлен из самозатухающего термопластика, устойчив к воздействию температур и УФ-излучению. Сертификация гарантирует безопасность при длительной работе в условиях повышенной влажности и запылённости.

Преимущества

• Два изолированных полюса - исключают смешивание N и PE, что важно для соблюдения требований ПУЭ
• Высокая плотность зажимов - 15 точек подключения на полюс, экономят место в щите
• Компактный корпус - вместо двух отдельных шин использует одну единую платформу
• Легкий монтаж - защёлкивание на DIN-рейку без дополнительных креплений
• Подтверждённая совместимость - рекомендовано производителем для использования в комплексных решениях КЭАЗ

Ограничения применения

• Не предназначен для подключения проводов сечением более 16 мм2 - превышение может вызвать нагрев и ослабление контакта
• Не рассчитан на работу при напряжении выше 400 В - применение в высоковольтных системах недопустимо
• Не является устройством защиты - не заменяет автоматические выключатели, УЗО или дифференциальные автоматы
• Не следует использовать в помещениях с агрессивной средой (например, химически активные газы) - материал корпуса не имеет специальной химической стойкости

Примеры использования

• Распределение нулей в квартирном щите: одна шина - для розеточных групп, вторая - для освещения и заземления
• Промышленные панели управления: подключение нулевых проводников от частотных преобразователей, контроллеров и датчиков
• Объекты с несколькими этажами: использование в этажных щитках для организации отдельных N и PE цепей по каждому уровню
• Аварийные системы питания: обеспечение чёткого разделения рабочего и защитного нуля в системах бесперебойного питания

Практические советы

• Перед установкой убедитесь, что все провода имеют одинаковое сечение - это равномерно распределит контактное давление
• Не затягивайте зажимы слишком сильно - это повредит медную жилу; оптимальный момент указан в руководстве КЭАЗ
• При использовании многожильных проводов обязательно используйте наконечники - они предотвращают осыпание жил и обеспечивают надёжный контакт
• Проверяйте целостность изоляции корпуса после монтажа - трещины или деформации недопустимы
• Для удобства обслуживания помечайте каждую группу проводов этикетками - особенно когда используются оба полюса
