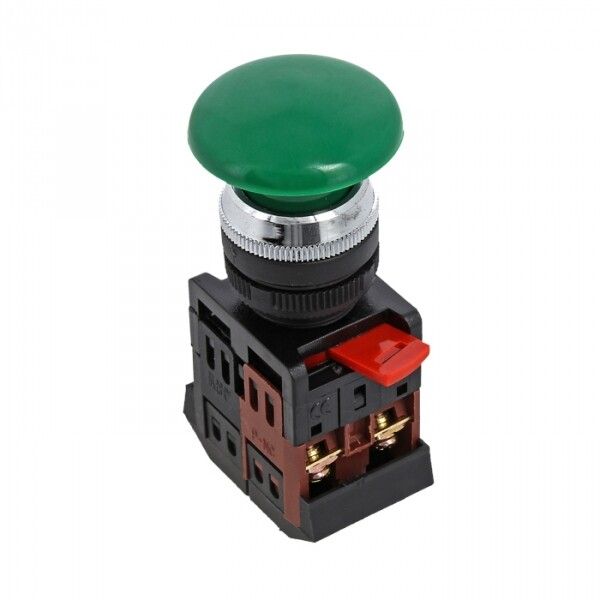

Кнопка зеленая AEA-22 Гриб NO+NC - pbn-aea-g EKF

Кнопка управления AEA-22 Грибок зеленая NO+NC от EKF серии PROxima - это надежный коммутационный элемент с грибовидным толкателем, предназначенный для аварийной остановки оборудования. Устройство сочетает один нормально открытый (НО) и один нормально замкнутый (НЗ) контакт, что позволяет использовать его в сложных системах управления, где требуется одновременная коммутация двух цепей.

Назначение и область применения

Кнопка управления AEA-22 Грибок зеленая NO+NC используется для ручного управления электрическими цепями в условиях, требующих быстрого и надежного отключения оборудования. Её основное применение - аварийная остановка («стоп») на станках, конвейерах, насосах, вентиляционных установках и других промышленных устройствах. Зеленый цвет указывает на функцию запуска или включения, однако в данном случае кнопка имеет двойную функцию: при нажатии размыкает НО-контакт и замыкает НЗ-контакт, что делает её подходящей для схем с самоблокировкой или сигнализацией состояния.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (AC) / до 400 В постоянного тока (DC)
• Номинальный ток: 7,5 А
• Частота: 50 Гц (совместима с сетью 50/60 Гц)
• Количество контактов: 1 НО (нормально открытый) + 1 НЗ (нормально замкнутый)
• Тип механизма: с фиксацией - после нажатия кнопка остаётся в нажатом положении, требует поворота для возврата
• Габариты: 22×22×34 мм
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Материал корпуса: пластик
• Цвет: зеленый
• Диапазон рабочих температур: от –10 C до +40 C
• Климатическое исполнение: УХЛ3 - для работы в помещениях с умеренным и холодным климатом, без воздействия осадков и прямых солнечных лучей
• Соответствие стандартам: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003), ГОСТ 12.2.007.13-2000

Совместимость и монтаж

Кнопка управления AEA-22 Грибок зеленая NO+NC монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Для установки необходимо просверлить отверстие соответствующего размера и зафиксировать устройство с помощью резьбового крепления внутри корпуса. Клеммы для подключения проводов расположены сзади - доступны после снятия крышки. Подключаются два отдельных контура: один к НО-контакту, второй к НЗ-контакту. Учитывайте, что кнопка не герметична - не подходит для влажных или пыльных сред вне закрытых щитов.

Безопасность и стандарты

Кнопка соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1) - международному стандарту для аппаратов управления. Также соблюдаются нормы ГОСТ 12.2.007.13-2000, регламентирующие безопасность машин и механизмов. Конструкция обеспечивает механическую устойчивость и предотвращает случайное срабатывание благодаря фиксированному положению. Однако из-за степени защиты IP40 использование в условиях повышенной влажности, брызг или пыли возможно только в защищенных шкафах.

Преимущества

• Два контакта (НО+НЗ) позволяют реализовать сложные логические схемы без дополнительных реле
• Фиксация при нажатии исключает случайное отпускание - важно для аварийных остановок
• Круглая форма и крупный толкатель обеспечивают удобное нажатие даже в перчатках
• Зеленый цвет соответствует стандартам безопасности для команд «вкл» или «готовность»
• Изделие сертифицировано и совместимо с большинством промышленных щитов и панелей

Ограничения применения

• Не предназначен для использования во внешних условиях - степень защиты IP40 не защищает от влаги и пыли
• Работает только в температурном диапазоне от –10 C до +40 C; при более низких температурах возможны трудности с возвратом механизма
• Не рассчитана на частые циклы включения/выключения - оптимальна для редких операций, таких как аварийная остановка
• Подходит только для монтажа на панель; не допускается встраивание в стену или потолок без дополнительного кожуха

Примеры использования

• Аварийная остановка станка: нажатие кнопки размыкает цепь питания (НО) и замыкает цепь сигнализации (НЗ) - горит лампа «остановка»
• Система с самоблокировкой: после нажатия кнопка удерживается, пока не будет повернута - предотвращает повторный запуск без явного действия оператора
• Контрольная панель на конвейере: зеленая кнопка управляет пуском, а ее НЗ-контакт передает сигнал в PLC о состоянии системы

Практические советы

• При монтаже проверьте глубину отверстия - габариты 22×22×34 мм означают, что задняя часть выступает на 34 мм, нужен достаточный внутренний объем шкафа
• Используйте кабели с сечением до 2,5 мм2 - входные клеммы рассчитаны на этот диапазон
• Не используйте кнопку в качестве обычного пускателя - она не предназначена для частых срабатываний
• Для условий с высокой влажностью или пылью выбирайте аналоги с IP65/IP67, такие как AEA-22 с другим исполнением
• Проверяйте соответствие цвета функции: зеленый - обычно «пуск», но здесь он работает как «стоп» с фиксацией - убедитесь, что это согласовано с вашей схемой и правилами безопасности предприятия
