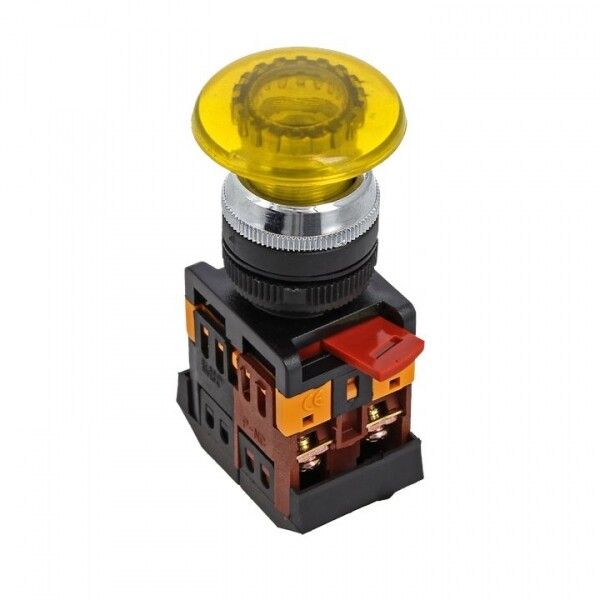

Кнопка AELA-22 "Грибок" желтая с подсветкой NO+NC 24В EKF PROxima | pbn-aela-1o-24

Кнопка 'Грибок' AELA-22 желтая с подсветкой NO+NC 24В - это устройство управления с подсветкой и двумя контактами (НО + НЗ), предназначенное для аварийной остановки оборудования. Бренд EKF, артикул pbn-aela-1o-24, обеспечивает надежную работу в условиях промышленной автоматизации.

Назначение и область применения

Кнопка 'Грибок' AELA-22 используется для экстренного отключения оборудования - например, при аварии, опасности или необходимости немедленной остановки. Её применяют на станках, конвейерах, насосных станциях, прессах и других устройствах, где требуется быстрая реакция оператора. Желтый цвет соответствует нормам безопасности для предупредительных команд. Подсветка показывает состояние кнопки: светится при включении, что особенно важно в плохо освещённых зонах.

Технические характеристики

• Напряжение питания: 24 В - оптимально для систем управления с низким напряжением, безопасно для персонала
• Номинальный ток: 7,5 А - способна коммутировать нагрузки до этого значения, включая катушки реле, малые двигатели
• Контакты: один нормально открытый (НО) и один нормально замкнутый (НЗ) - позволяют использовать кнопку как в цепях запуска, так и в цепях останова
• Подсветка: есть - работает при подаче 24 В, визуально сигнализирует о состоянии
• Степень защиты: IP54 - защищена от пыли (не полностью герметична, но препятствует проникновению пыли в количестве, нарушающем работу) и брызг воды из любого направления
• Фиксация: с фиксацией - после нажатия остаётся в нажатом положении, требует поворота для возврата; предотвращает случайное отпускание
• Габариты: 22×22×34 мм - компактный размер для установки в ограниченном пространстве
• Климатическое исполнение: УХЛ3 - рассчитана на работу при температуре от −25C до +40C, в помещениях с повышенной влажностью
• Конструкция линзы: круглая - равномерно распределяет свет, легко видна издалека

Совместимость и монтаж

Кнопка 'Грибок' AELA-22 монтируется на лицевую панель через отверстие диаметром 22 мм. Для установки потребуется стандартный крепёжный болт внутри корпуса. Совместима со всеми типами панелей толщиной до 8 мм. Кабель подводится снизу - удобно при монтаже в шкафах управления. Подсветка подключается параллельно силовым контактам - для работы нужен источник 24 В постоянного или переменного тока.

Безопасность и стандарты

Изделие соответствует требованиям:

• ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003) - международный стандарт на аппараты управления и коммутационные устройства
• ГОСТ 12.2.007.13-2000 - требования к электрооборудованию по безопасности труда

Цвет желтый выбран согласно правилам знаковой системы безопасности - указывает на предупреждение и необходимость внимательного действия.

Преимущества

• Два типа контактов (НО + НЗ) - позволяют реализовать сложные схемы управления без дополнительных реле
• Фиксированное положение - исключает случайное восстановление работы после аварийной остановки
• Подсветка - снижает время реагирования в условиях плохой видимости
• Высокая степень защиты IP54 - устойчивость к пыли и влаге делает её пригодной для цехов с высокой запылённостью
• Компактные габариты - экономия места на панели управления

Ограничения применения

• Не предназначена для работы при напряжении выше 24 В - подсветка и внутренняя электроника могут выйти из строя
• IP54 не гарантирует защиту от струй воды или погружения - не используйте в местах с прямым воздействием воды
• Работает только в помещении или закрытом щите - климатическое исполнение УХЛ3 не допускает эксплуатацию на открытом воздухе
• Не рекомендовано для частых циклов включения/выключения более 10 раз в минуту - возможен износ механических деталей

Примеры использования

• Аварийная остановка станка ЧПУ - нажатие кнопки размыкает цепь питания и одновременно замыкает цепь сигнализации
• Остановка конвейера на линии сборки - кнопка встроена в пульт оператора, подсветка горит при активации
• Щит управления насосной станцией - кнопка используется для принудительного отключения при утечке или перегреве
• Обслуживание прессового оборудования - жёлтый цвет и фиксация обеспечивают соблюдение процедур безопасности

Практические советы

• Перед монтажом проверьте диаметр отверстия в панели - он должен точно совпадать с 22 мм, иначе возникнет люфт или трудности с фиксацией
• При подключении подсветки убедитесь, что питание 24 В соответствует типу (постоянный или переменный ток) - в спецификации указано только напряжение, но не тип тока
• Для долговечности не используйте кнопку как обычную кнопку включения - она проектируется именно для аварийного отключения, поэтому частое использование сокращает срок службы
• Проверяйте целостность подсветки регулярно - если лампа не горит, возможно, перегорела или нарушен контакт, что снижает безопасность
• При замене аналога - убедитесь, что новый элемент имеет те же контакты (NO+NC) и фиксацию, иначе схема управления может работать некорректно
