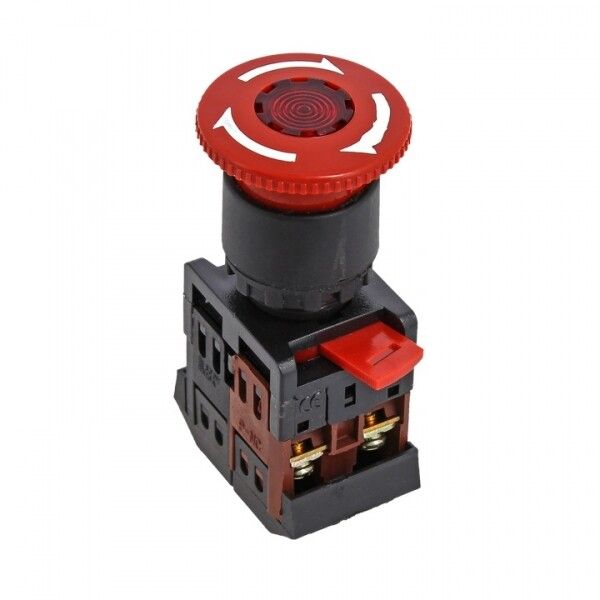

Кнопка ANE-22 поворотная c блокировкой и подстветкой NO+NC Грибок EKF PROxima | pbn-ane

Кнопка поворотная с блокировкой и подсветкой NO+NC грибок ANE-22 от EKF серии PROxima - это надёжный управляющий элемент для аварийной остановки оборудования. Подходит для установки на панели управления, где требуется однозначное и безопасное отключение - например, на станках, конвейерах или прессах.

Назначение и область применения

Кнопка ANE-22 предназначена для ручного отключения электрооборудования в экстренных ситуациях. Её используют там, где важно быстро и уверенно остановить машину - например, при аварии, перегреве или попадании человека в зону опасности. Красный цвет и грибовидная форма обеспечивают быстрое распознавание и удобство нажатия даже в условиях ограниченного доступа. Блокировка предотвращает случайное возвращение в рабочее состояние после срабатывания.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Номинальный ток: 7,5 А
• Напряжение питания: 230 В переменного тока
• Количество контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Подсветка: есть - обеспечивает видимость в темноте
• Тип подключения: винтовые клеммы
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Материал переднего кольца: пластик
• Цвет: красный
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в помещениях с повышенной влажностью
• Гарантия: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003), ГОСТ 12.2.007.13-2000

Совместимость и монтаж

ANE-22 монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Передний пластиковое кольцо плотно прилегает к поверхности, обеспечивая герметичность в рамках IP40. Для подключения используйте винтовые клеммы - провода сечением до 2,5 мм2. После установки кнопка фиксируется поворотом на 45° внутри корпуса - это исключает её выпадение при вибрации. Подсветка питается от сети 230 В, поэтому не требует внешнего блока питания.

Безопасность и стандарты

Кнопка соответствует требованиям ГОСТ Р 50030.5.1-2005 и ГОСТ 12.2.007.13-2000 - она прошла проверку на механическую прочность, износостойкость и надёжность срабатывания. Цвет красный выбран по правилам безопасности для аварийных остановок. IP40 защищает от крупных частиц пыли и случайного прикосновения, но не предназначен для работы во влажной среде или на улице.

Преимущества

• Фиксация в нажатом положении - предотвращает самопроизвольное возвратное действие
• Подсветка - делает кнопку заметной в плохо освещённых местах
• Комбинированная контактная группа (NO+NC) - позволяет использовать в сложных схемах управления
• Высокая долговечность - гарантия 7 лет при условии соблюдения режимов эксплуатации
• Простая замена - совместима с аналогами других производителей по габаритам

Ограничения применения

• Не допускается использование в условиях воздействия воды, масла, химических веществ - степень защиты IP40 не обеспечивает герметичность
• Работает только при напряжении до 230 В; не подходит для высоковольтных систем выше 660 В
• Не рекомендовано применение вне закрытых помещений - климатическое исполнение УХЛ3 рассчитано на внутреннюю установку
• Не используется как основной коммутирующий элемент - только как управляющее устройство

Примеры использования

• Аварийная остановка станков ЧПУ
• Остановка конвейеров на линиях сборки
• Выключение насосов и компрессоров при аварии
• Пульты управления в цехах с высокими требованиями к безопасности
• Щитовые комнаты с распределительными устройствами

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 22 мм. Отклонение более +-0,5 мм может нарушить герметичность и фиксацию.
• Используйте кабель с жилами не менее 0,75 мм2 и не более 2,5 мм2 - иначе возможен перегрев или плохой контакт.
• При подключении НО и НЗ контактов учтите схему управления: НЗ обычно используется для размыкания цепи питания, НО - для сигнализации или запуска.
• Не затягивайте винты слишком сильно - можно повредить изоляцию или деформировать клеммы.
• Проверяйте работоспособность подсветки при первом включении - если свет не горит, убедитесь, что напряжение на входе соответствует 230 В.
