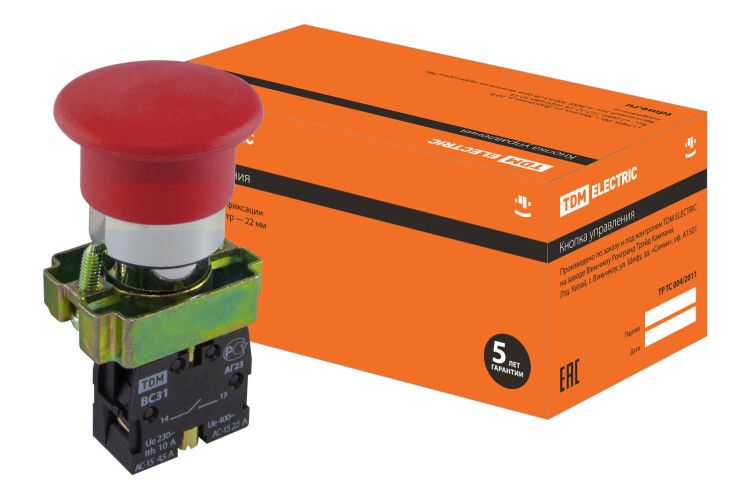

Кнопка BС42 "Грибок" без подсветки красный 1р | SQ0704-0059 TDM

Кнопка управления 'Грибок' без подсветки красная 1р от TDM ELECTRIC (артикул sq0704-0059) - это надёжный аварийный выключатель для экстренного отключения оборудования. Подходит для установки на панелях электрощитов, станков и систем автоматизации, где требуется быстрая и однозначная реакция оператора.

Назначение и область применения

Эта кнопка предназначена исключительно для аварийной остановки - её красный цвет и грибовидная форма соответствуют требованиям безопасности. Устанавливается там, где важно обеспечить немедленное отключение питания: на станках, конвейерах, насосных станциях, в распределительных щитах и на объектах энергообеспечения. Отсутствие подсветки делает её подходящей для ситуаций, когда индикация состояния не нужна, а важна только функция физического отключения.

Технические характеристики

• Тип: Грибовидная кнопка с возвратным механизмом - после нажатия самостоятельно возвращается в исходное положение
• Контакты: 1 нормально замкнутый (НЗ), нормально открытых (НО) - нет
• Тип подключения: Винтовые зажимы - удобны для подключения медных проводов до 2,5 мм2
• Напряжение: Совместима с переменным (AC) и постоянным (DC) током - универсальна для различных цепей управления
• Габариты: 22×22×6 мм - компактный формат для плотной компоновки панелей
• Монтаж: Крепление через отверстие в лицевой панели - требует предварительного сверления
• Степень защиты: IP40 - защищает от твёрдых частиц крупнее 1 мм, но не от воды и брызг
• Переднее кольцо: Хромированное - улучшает визуальное восприятие и устойчиво к механическому износу
• Линза: Круглая, с маркировкой - позволяет легко определить назначение кнопки даже при плохом освещении

Совместимость и монтаж

Кнопка 'Грибок' без подсветки красная 1р монтируется в панель через круглое отверстие диаметром 22 мм. Для надёжной фиксации используется резьбовая гайка с внутренней стороны. Винтовые зажимы рассчитаны на провода сечением до 2,5 мм2 - не используйте более толстые жилы. Монтаж допускается только на вертикальных или горизонтальных плоских поверхностях. Не рекомендуется устанавливать в условиях повышенной влажности или на открытом воздухе - степень защиты IP40 не обеспечивает защиту от жидкости.

Безопасность и стандарты

Конструкция соответствует общепринятым требованиям к аварийным выключателям: контрастный красный цвет, выпуклая форма для быстрого нажатия, обязательный возврат. Маркировка на поверхности указывает на функциональное назначение. Применяется в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-5-1 для устройств управления.

Преимущества

• Надёжный возвратный механизм - гарантирует, что кнопка не залипнет в нажатом состоянии
• Хромированное кольцо повышает долговечность и эстетичность
• Универсальный тип подключения - совместим с большинством стандартных клеммных колодок
• Простая замена - можно демонтировать и установить новую без перепайки или сложного инструментария

Ограничения применения

• Не предназначен для работы во влажной среде - IP40 не защищает от брызг, пылевлаги и мытья
• Отсутствует подсветка - нельзя использовать как индикатор состояния системы
• Работает только с одним НЗ контактом - не подходит для схем, требующих коммутируемых НО контактов
• Не имеет резьбы для крепления крышки или защитного колпачка - внешняя защита должна решаться отдельно

Примеры использования

• Аварийная остановка станка ЧПУ на заводе
• Выключение питание насосной группы в водопроводной насосной
• Экстренный стоп на конвейере в пищевой промышленности
• Отключение силовой цепи в распределительном шкафу

Практические советы

• При монтаже проверьте глубину отверстия - корпус кнопки sq0704-0059 имеет высоту 6 мм, поэтому панель должна быть достаточно тонкой (до 8 мм)
• Используйте только качественные провода с зачищенными концами - плохо затянутые контакты вызывают нагрев и отказ
• Не применяйте в помещениях с частым мойком - даже капли воды могут попасть внутрь и вызвать коррозию
• Для многократного использования в опасных зонах рекомендуется периодически проверять механический ход и контактную группу
• Если нужна индикация - выбирайте аналог с подсветкой; эта модель - только для функции “стоп”
