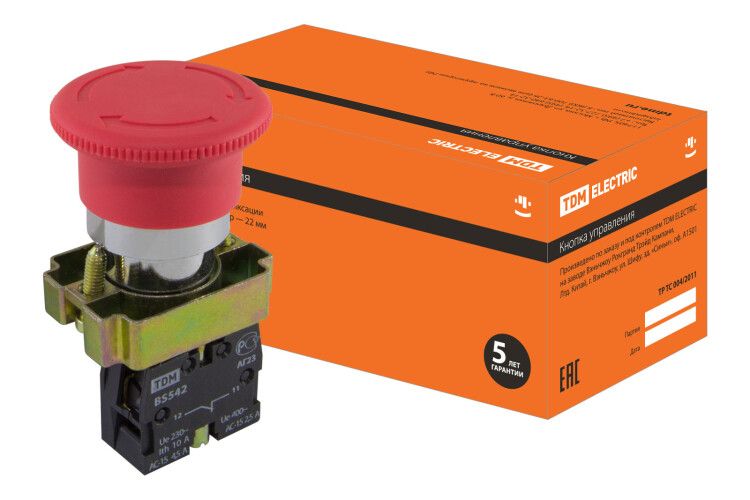

Кнопка BS542 "Грибок" аварийная с фиксацией поворотная красный | SQ0704-0052 TDM

Кнопка аварийная с фиксацией поворотная красная BS542 от TDM ELECTRIC - устройство для экстренного отключения оборудования в промышленных системах. Благодаря поворотному механизму разблокировки и ярко-красному цвету она легко выделяется в панелях управления, обеспечивая быстрое реагирование в аварийных ситуациях.

Назначение и область применения

Кнопка аварийная с фиксацией поворотная красная BS542 используется для немедленного отключения электрооборудования при возникновении опасности. Подходит для установки в электрощитах, на станках, конвейерах, насосных станциях и других объектах промышленного электроснабжения. Красный цвет и грибовидная форма соответствуют требованиям безопасности для аварийных органов управления.

Технические характеристики

• Тип кнопки: грибовидная, с механической фиксацией после нажатия
• Метод разблокировки: поворот головки на 90° - требует осознанного действия для сброса
• Цвет: красная кнопка, хромированное переднее кольцо
• Контакты: 1 нормально замкнутый (НЗ), нормально открытых (НО) нет
• Тип напряжения: AC/DC - совместима с цепями переменного и постоянного тока
• Степень защиты: IP40 - защита от твердых частиц размером более 1 мм, не защищена от воды
• Габариты: 22×22×6 мм
• Способ монтажа: крепление через отверстие в лицевой панели
• Тип подключения: винтовые зажимы с тарельчатыми шайбами - надежная фиксация проводов
• Лампа: не применяется - кнопка не имеет встроенной индикации
• Маркировка: есть - предупредительная надпись на корпусе

Совместимость и монтаж

Кнопка аварийная с фиксацией поворотная красная BS542 устанавливается в отверстие диаметром 22 мм на панели толщиной до 8 мм. Для монтажа достаточно вставить корпус в отверстие и закрутить фиксирующую гайку с тыльной стороны. Винтовые зажимы позволяют подключать провода сечением до 2,5 мм2. Устройство не требует специальных инструментов - монтаж выполняется обычным отверткой. Конструкция не предусматривает внешней индикации - для сигнализации требуется отдельный индикатор.

Безопасность и стандарты

Кнопка выполнена в соответствии с общими требованиями к аварийным выключателям: контрастный красный цвет, обязательная фиксация после срабатывания, поворотный способ сброса исключает случайное восстановление работы. Степень защиты IP40 достаточна для внутренней установки в закрытых щитах, но не подходит для влажных или запыленных сред вне корпуса. Отсутствие герметизации делает её непригодной для использования на открытом воздухе или в условиях брызг воды.

Преимущества

• Поворотный механизм разблокировки снижает риск случайного сброса
• Фиксация после нажатия гарантирует, что оборудование не включится само
• Простая конструкция обеспечивает долгий срок службы и минимальное обслуживание
• Винтовые зажимы с тарельчатыми шайбами надежно удерживают провода даже при вибрации
• Стандартный размер 22 мм совместим с большинством панелей и шкафов

Ограничения применения

• Не предназначена для установки во влажных, пыльных или агрессивных средах из-за низкой степени защиты (IP40)
• Не содержит встроенного индикатора - нельзя использовать как световой сигнал
• Работает только с одним НЗ контактом - не подходит для сложных схем, требующих НО контактов
• Напряжение коммутируемых цепей не указано явно; рекомендуется проверять допустимую нагрузку в документации к контактору

Примеры использования

• Аварийный выключатель на металлообрабатывающем станке
• Экстренное отключение конвейера на пищевом производстве
• Выключатель в распределительном щите насосной станции
• Остановка вентиляционной системы при перегреве

Практические советы

• Перед монтажом убедитесь, что толщина панели не превышает 8 мм - иначе гайка не сможет плотно затянуться
• При подключении используйте провода с жилами не менее 0,75 мм2 - слишком тонкие провода плохо фиксируются в зажимах
• Не устанавливайте кнопку рядом с источниками тепла или масляных пятен - материал корпуса чувствителен к высоким температурам и растворителям
• Проверьте соответствие места установки требованиям ГОСТ Р МЭК 60204-1 - аварийные кнопки должны быть доступны без препятствий
• При необходимости индикации состояния используйте отдельный световой индикатор, установленный рядом с кнопкой аварийная с фиксацией поворотная красная BS542
