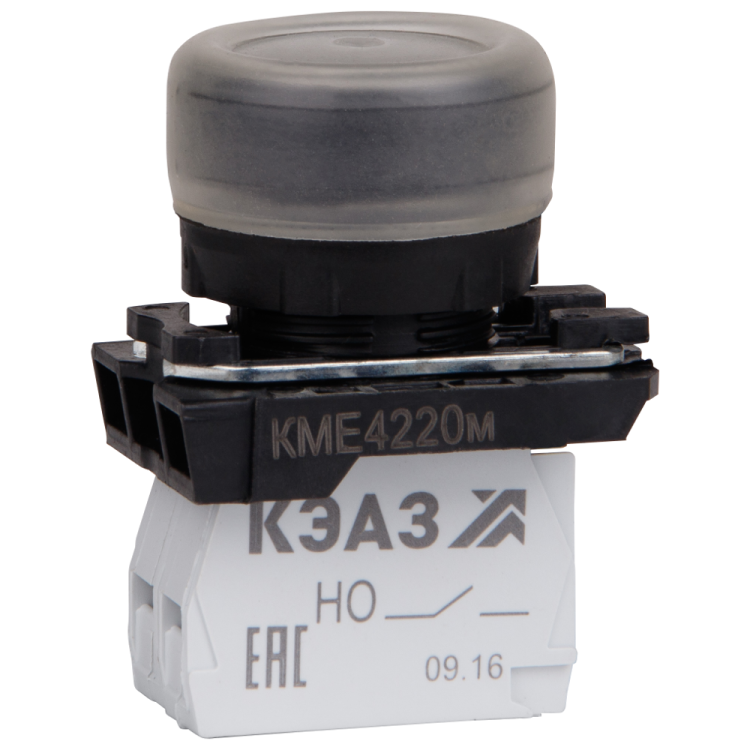

Кнопка КМЕ4220м-черный-2но+0нз-цилиндр-IP65 | 248245 КЭАЗ

Кнопка нажимная 2НО+0НЗ цилиндр черный IP65 от КЭАЗ (артикул 248245) - это надёжный коммутационный элемент для управления оборудованием в условиях запылённой среды. Подходит для установки на панели станков, автоматических линий и распределительных щитов.

Назначение и область применения

Кнопка нажимная 2НО+0НЗ цилиндр черный IP65 предназначена для ручного включения и выключения электрических цепей. Два нормально замкнутых контакта позволяют разрывать цепь при нажатии - например, для аварийной остановки оборудования. Устройство применяется там, где требуется надёжная работа в сложных условиях: на производстве, в цехах, на транспорте, в системах автоматизации.

Технические характеристики

• Количество нормально замкнутых контактов: 2 (2НО)
• Количество переключающих контактов: 2 (соответствует двум НО контактам)
• Номинальное напряжение: 660 В переменного тока (AC)
• Коммутируемый ток: 10 А
• Частота: 50/60 Гц
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Тип толкателя: цилиндрический, плоская головка
• Цвет: чёрный, включая переднее кольцо
• Способ монтажа: на лицевую панель
• Фиксация: без фиксации - легко снимается и устанавливается
• Подключение: винтовые зажимы для проводов
• Климатическое исполнение: УХЛ3 - работает при температурах от -25C до +40C
• Габариты: 23×23×22,3 мм
• Нормативный документ: ГОСТ IEC 60947-1

Совместимость и монтаж

Кнопка нажимная 2НО+0НЗ цилиндр черный IP65 устанавливается в отверстие диаметром 22–23 мм на панели. Передний круговой бортик обеспечивает плотную посадку и герметичность. Для монтажа достаточно продеть провода через заднюю часть корпуса и затянуть винты. Отсутствие фиксатора позволяет менять устройство без инструментов - просто вытянуть и вставить новое. Совместима с панелями из металла, пластика и композитных материалов толщиной до 6 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-1 - международному стандарту на низковольтные коммутационные аппараты. Степень защиты IP65 гарантирует безопасную работу даже при попадании воды под давлением. Конструкция исключает случайное активирование - толкатель не защёлкивается, что снижает риск ложного срабатывания.

Преимущества

• Высокая механическая прочность благодаря цельнометаллической основе и пластиковому корпусу
• Защита IP65 - идеальна для сырых, пыльных и агрессивных сред
• Два контакта позволяют управлять двумя цепями одновременно - например, отключить двигатель и сигнализацию
• Простая замена: нет необходимости снимать всю панель
• Чёткое тактильное ощущение срабатывания - оператор сразу чувствует нажатие

Ограничения применения

• Не предназначен для постоянного включения - используется только для импульсного управления
• Работает только в диапазоне температур от -25C до +40C; при более низких или высоких температурах возможны отказы
• Не рассчитана на управление нагрузками выше 10 А или напряжением свыше 660 В AC
• Отсутствие фиксации делает её менее подходящей для мест с вибрацией - рекомендуется использовать с контргайкой или клеем при необходимости

Примеры использования

• Аварийная остановка станка - при нажатии размыкаются два контакта, отключая питание и сигнализацию
• Контрольный пункт на конвейере - кнопка включает тестовый режим
• Щит управления насосной станцией - кнопка сбрасывает аварию
• Пульт оператора в пищевой промышленности - устойчивость к мойкам и влаге

Практические советы

• Перед установкой проверьте диаметр отверстия - он должен совпадать с габаритами кнопки (23 мм)
• При использовании в вибрационных средах закрепите корпус дополнительно с помощью термоклея или контргайки
• Провода подключайте с запасом длины - чтобы не перегружать выводы при перемещении панели
• Не используйте для управления мощными двигателями без промежуточного реле - 10 А недостаточно для стартеров
• При замене аналога - убедитесь, что новый экземпляр имеет те же типы контактов (2НО) и класс защиты (IP65)
